前不久英特尔正是发布了面向桌面端的酷睿 Ultra 200S Plus 处理器，首发两款型号分别为英特尔® 酷睿™ Ultra 7 270K Plus和英特尔® 酷睿™ Ultra 5 250K Plus，尤其是前者，凭借顶级性能与诚意定价双重 buff，堪称英特尔迄今为止最快的游戏桌面处理器。本文则会探讨搭配微星旗舰级 MEG Z890 ACE 主板的性能表现。

硬件介绍

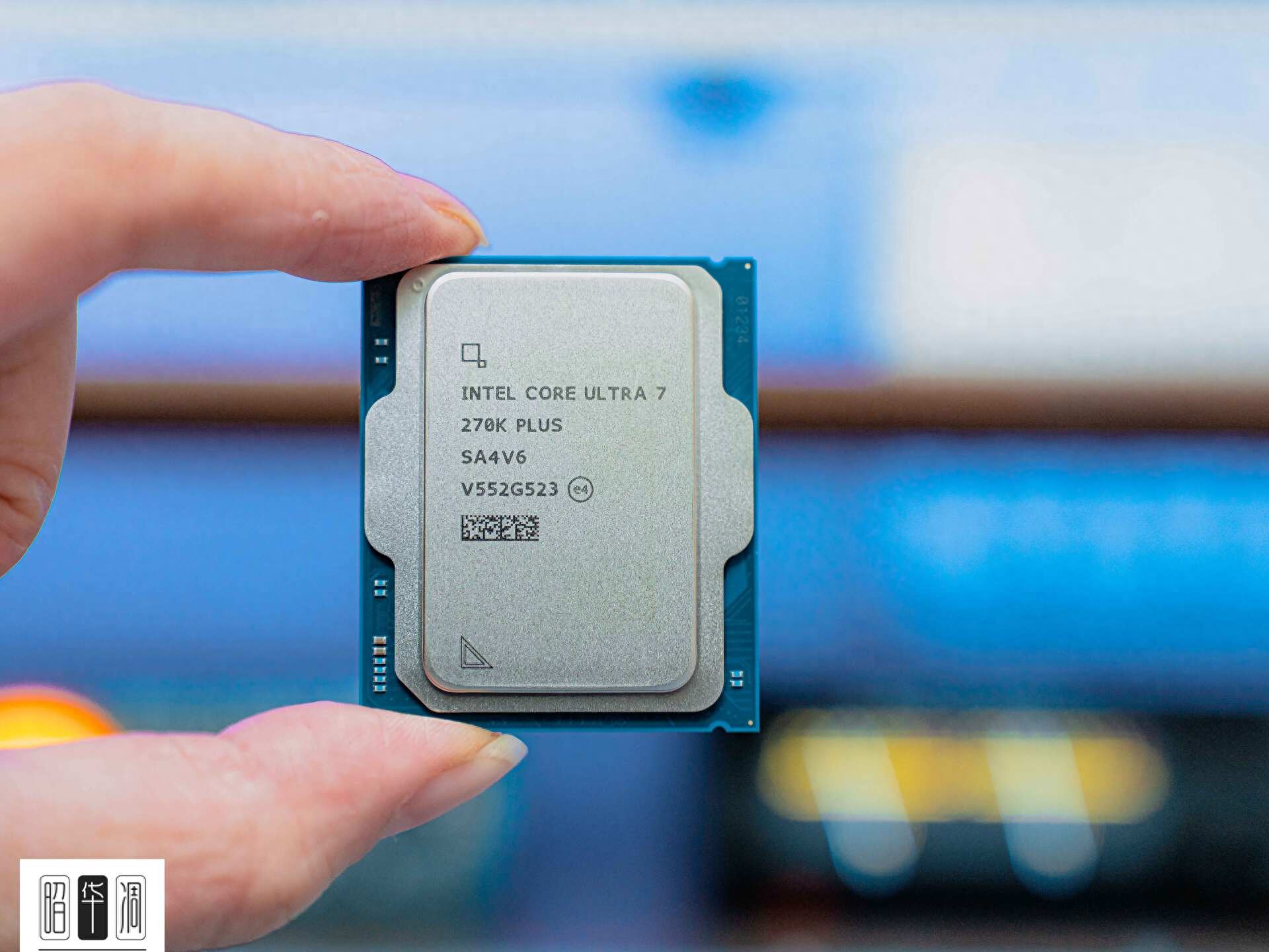

▼在开始测试前，先聊聊这款 英特尔® 酷睿™ Ultra 7 270K Plus。从命名逻辑看，它隶属于 Ultra 200 系列，后缀“Plus”精准地传达了其“架构增强”的定位，同时也平滑了新老用户的认知过渡。值得好评的是，它依然兼容 800 系列芯片组，为主板留出了充足的选择空间

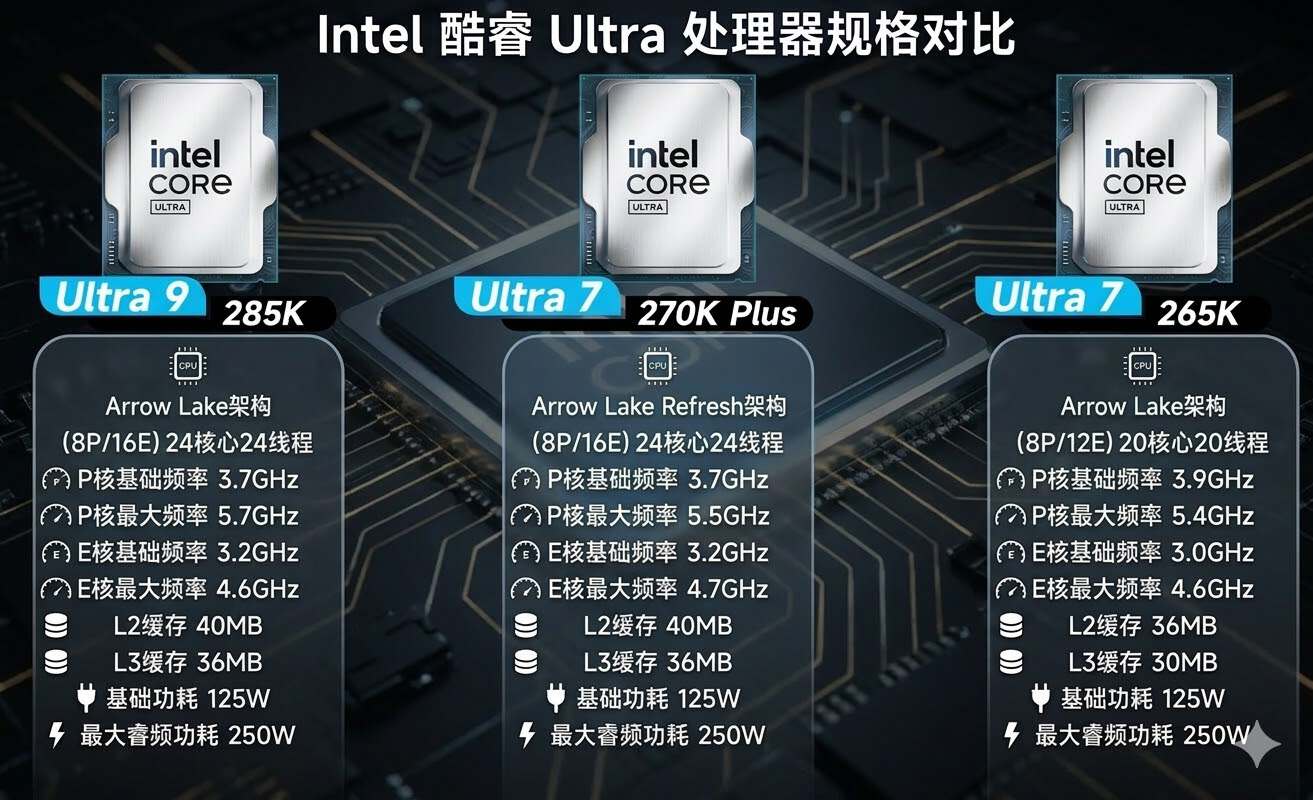

▼Ultra 7 270K Plus 的参数规格极其强悍：基于 TSMC N3B 制程，核心规模直接从 20 核跃升至 24 核 24 线程。拥有 36MB 三级缓存，最大睿频可达 5.5GHz。单看核心规格，它已全面看齐前代旗舰 285K；再结合本代 SoC 在能效比、IMC 内存控制器及 D2D 频率上的深度优化，所以从性能架构的角度来看，这一代的 Ultra 7 Plus 完全可以被视为准 Ultra 9。

▼内存支持这块儿，Ultra 200 Plus 系列表现出“加强版”应有的诚意：

频率起步更高：它的原生内存支持速率从非 Plus 版的 6400 MT/s 直接拔高到了 7200 MT/s ，意味着不开超频的情况下就能获得更强的数据吞吐能力 。超频与优化更稳：它不仅完美适配 Ultra 200S Boost 的 BIOS 配置文件 ，而且英特尔官方也将 8,000 MT/s 视为开启性能包（IPO）后的黄金平衡点，甚至还继续提供了对该频率超频的保修支持 。容量上限突破：这代平台率先支持了 4-Rank CUDIMM 内存，单条容量上限直接拉到了 128GB 。无论是追求极致性能还是搞超大容量的生产力配置，这代 CPU 都不会成为瓶颈 。

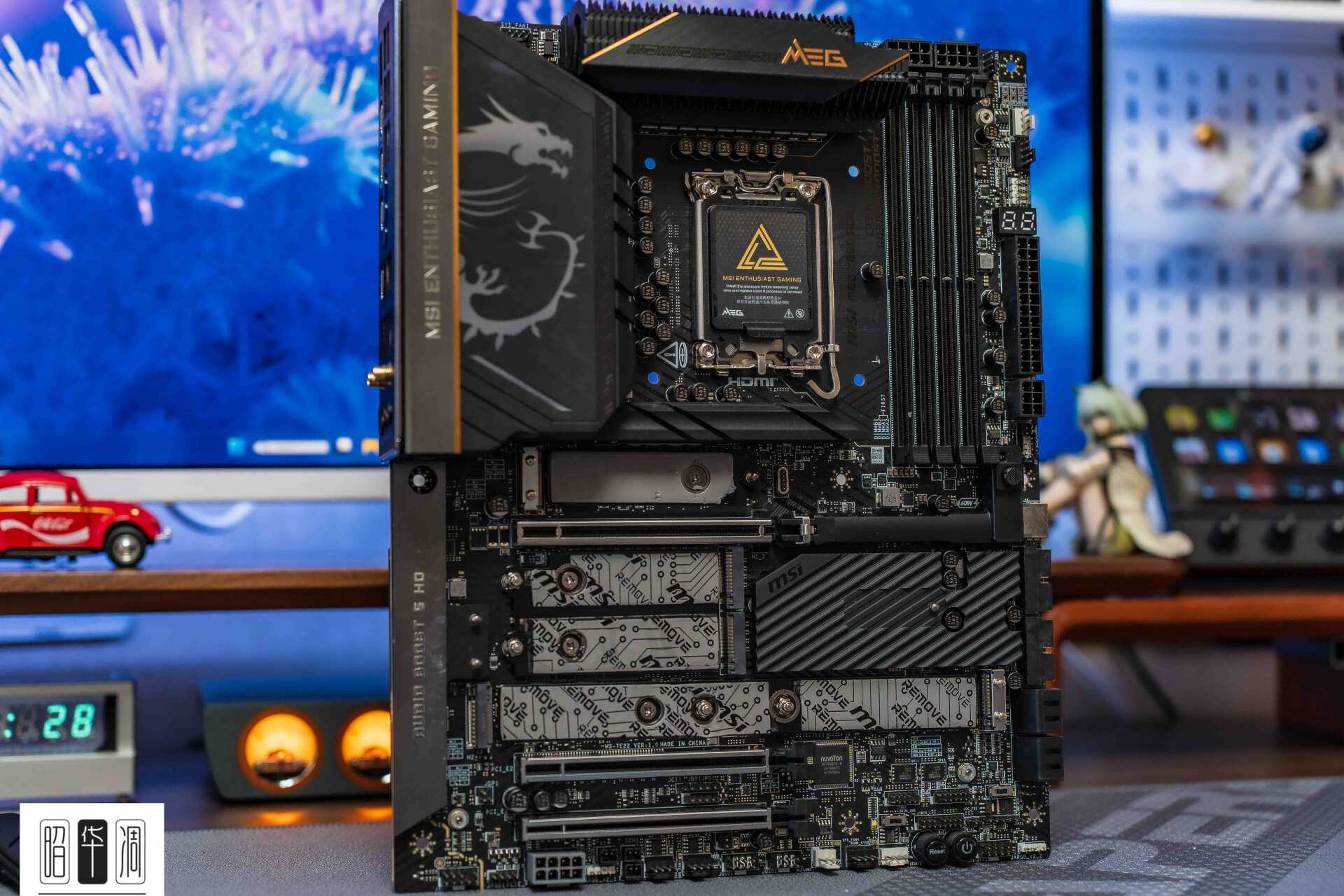

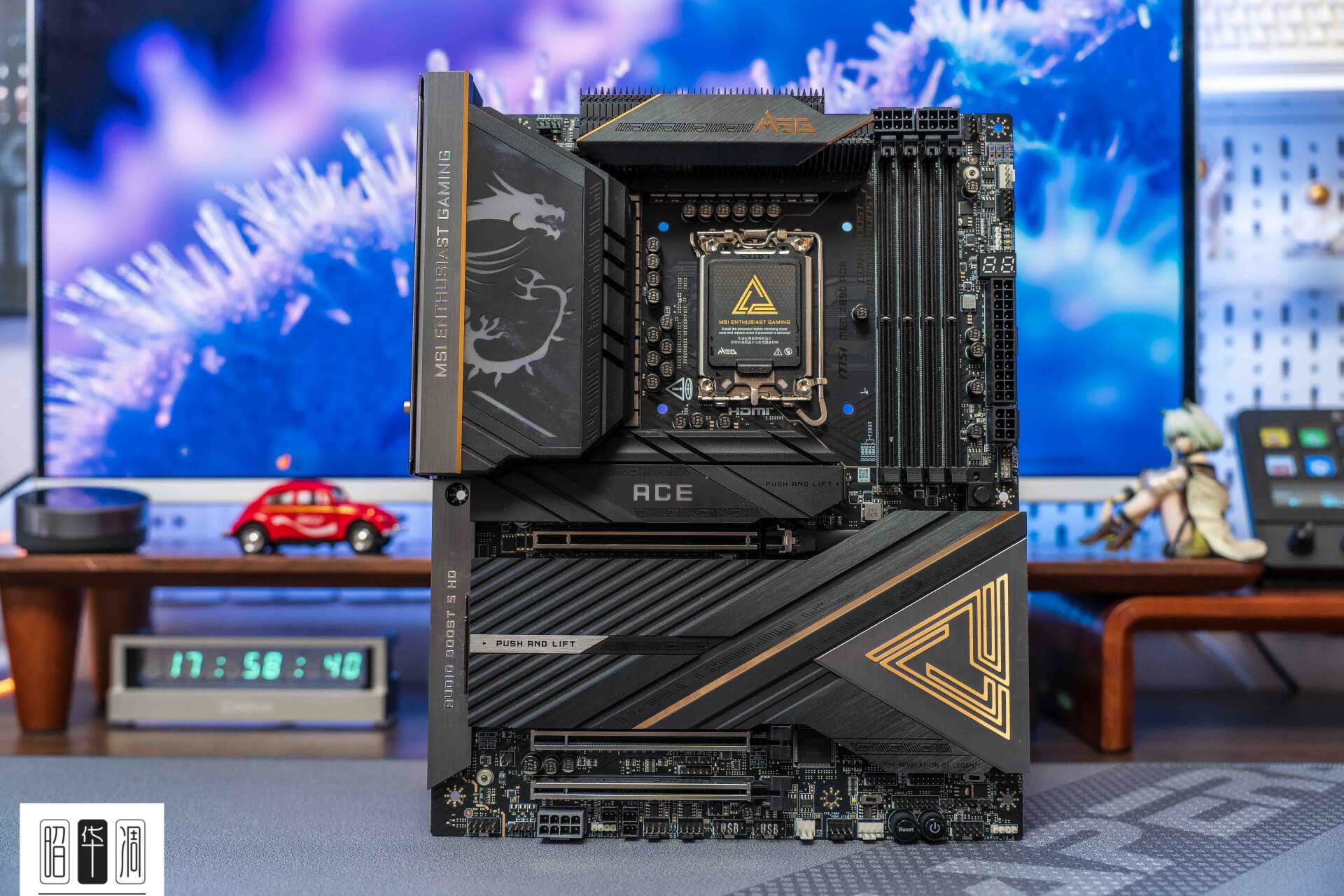

▼微星 MEG Z890 ACE 绰号“战神”，这名字一听便知其旗舰底色。主板通体采用深邃的哑光黑色，辅以金色 MEG Logo 与线条勾勒，这种黑金配色完美诠释了何为沉稳中的奢华。几乎覆盖全板的金属散热装甲采用了细腻的拉丝工艺，宛如 一 层坚不可摧的“重型战甲”，视觉冲击力极强。

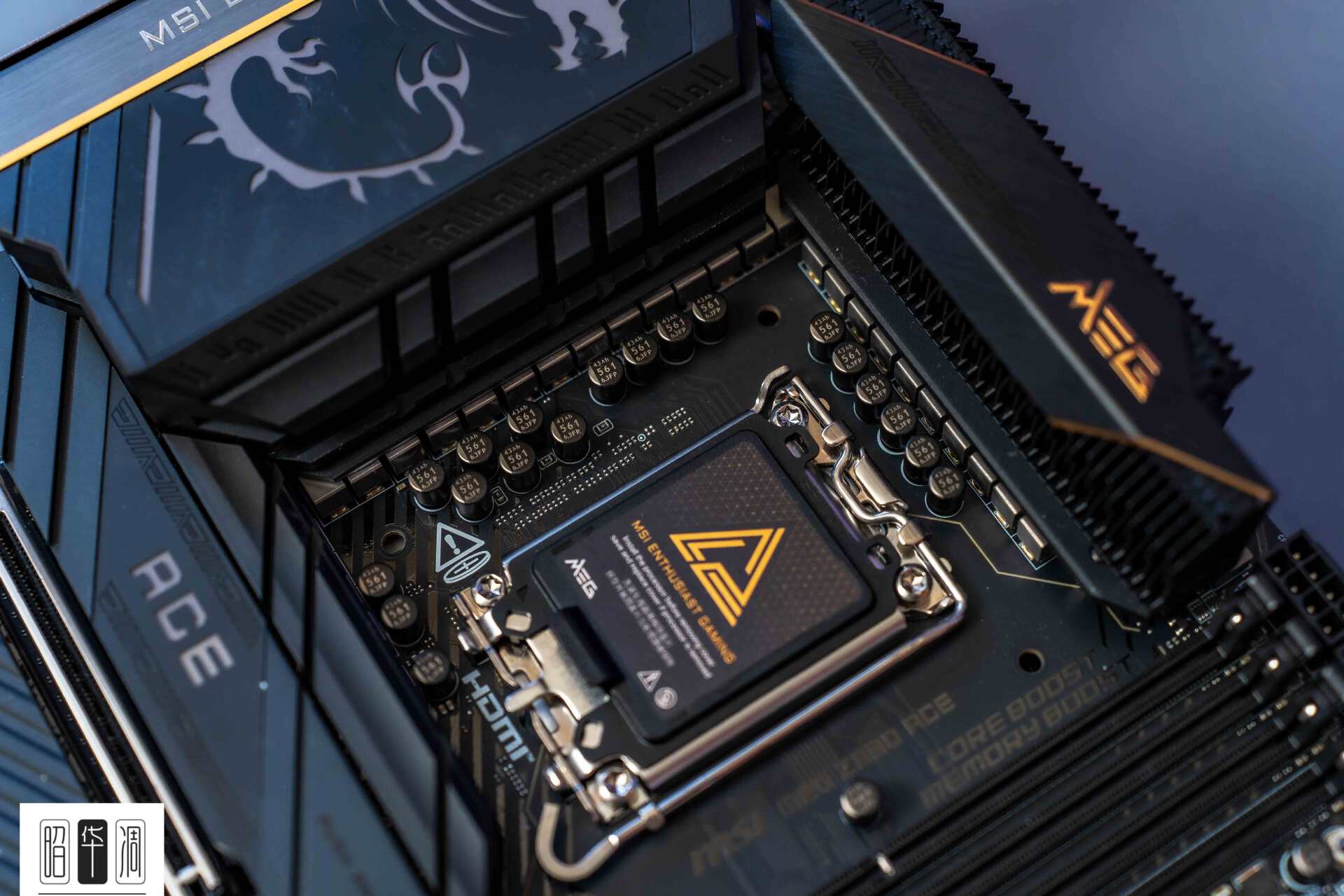

▼当然，战神不能只靠颜值。24+2+1+1 路数字供电、110A 顶级电流规格，这就是为极限超频而生的。为了能让 Ultra 7 270K Plus 毫无顾虑地全速狂飙，微星在散热上堆料到了极致：鳍片散热、交叉热管、高规导热垫一应俱全。这种级别的“散热全家桶”，足以确保这颗准旗舰芯在性能释放时稳如泰山。

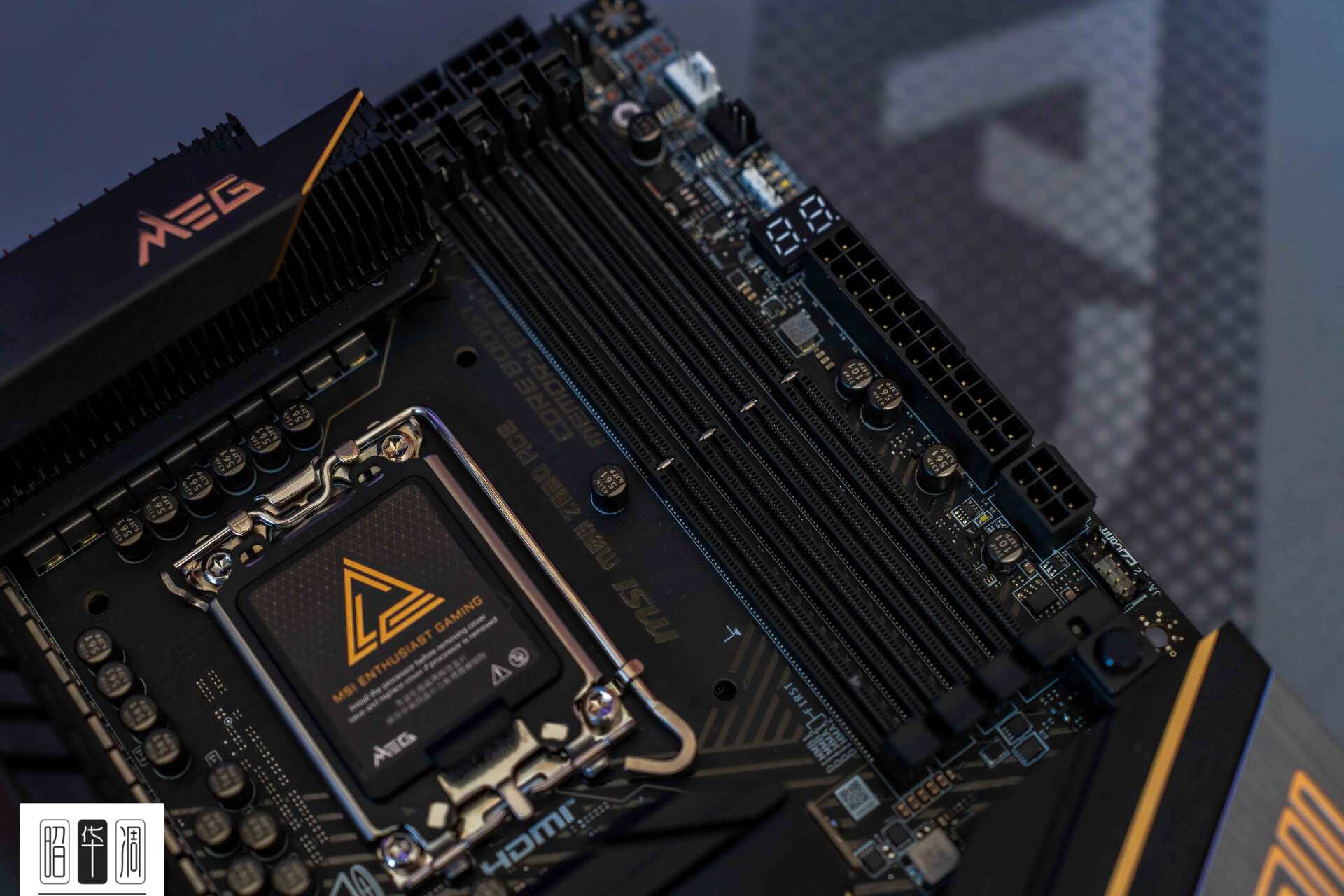

▼微星 MEG Z890 ACE 提供 4 条 DDR5 内存插槽，最高可扩展至 192GB 的海量容量。在超频表现上，它不仅支持高达 9066+MHz 的 OC 频率，更实现了对标准 DDR5 与新一代 CUDIMM DDR5 内存的全方位兼容。

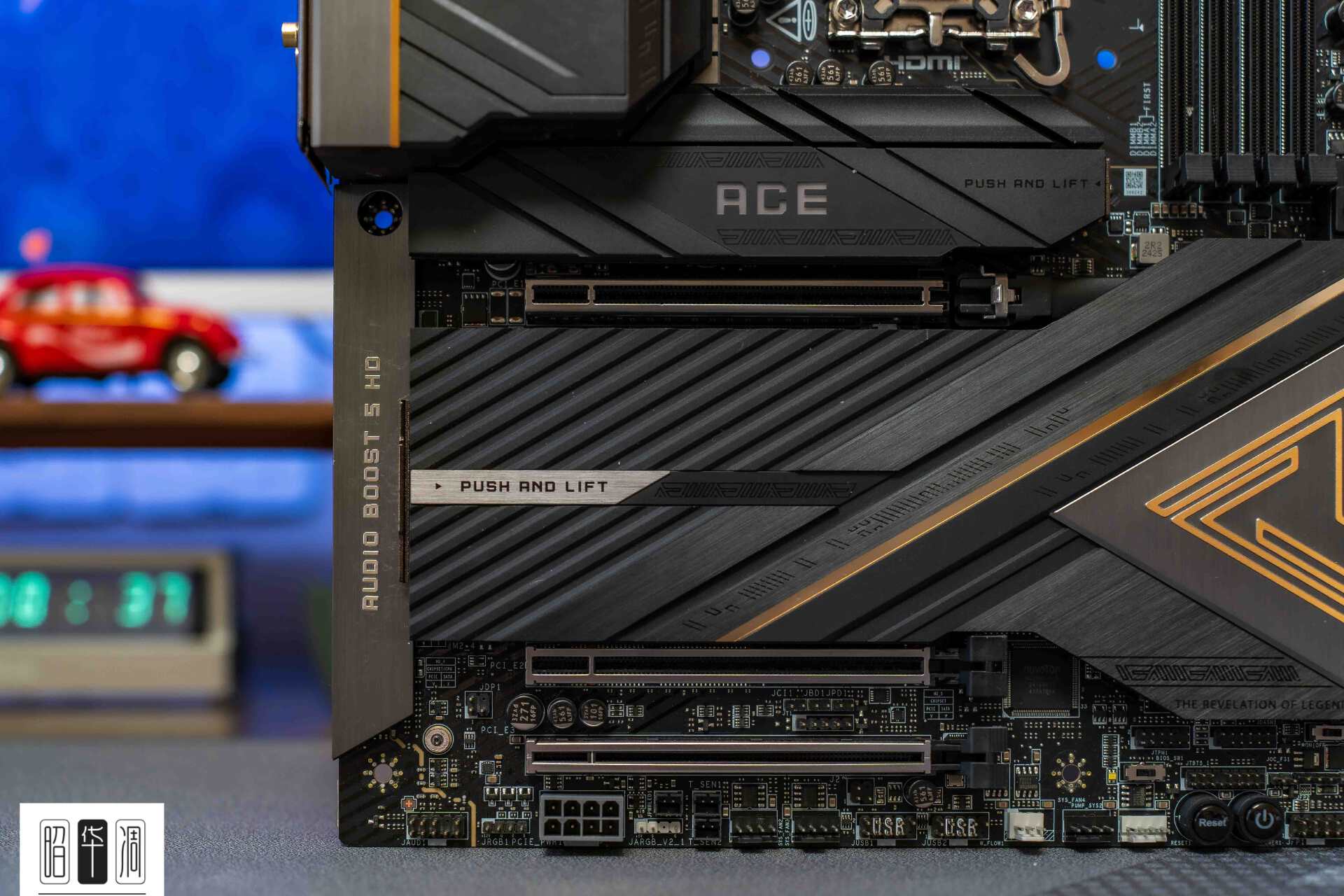

▼扩展方面提供三条 PCIe x16 插槽，均加固了钢铁装甲。前两条为 CPU 直出，分别支持 PCIe 5.0 x16 与 x8；第三条则由 Z890 芯片组提供 PCIe 4.0 x4 通道，耐用性与带宽表现兼备。

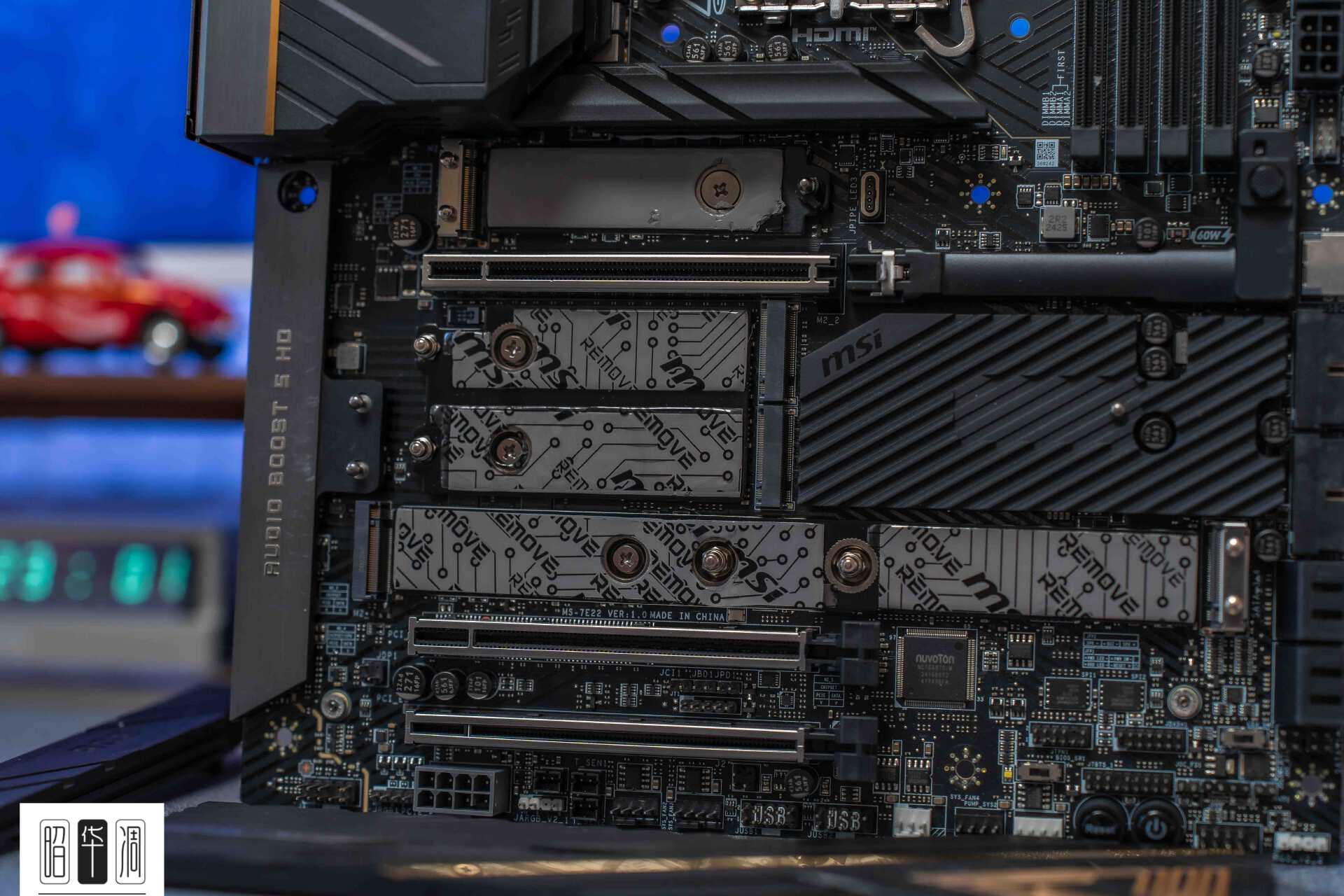

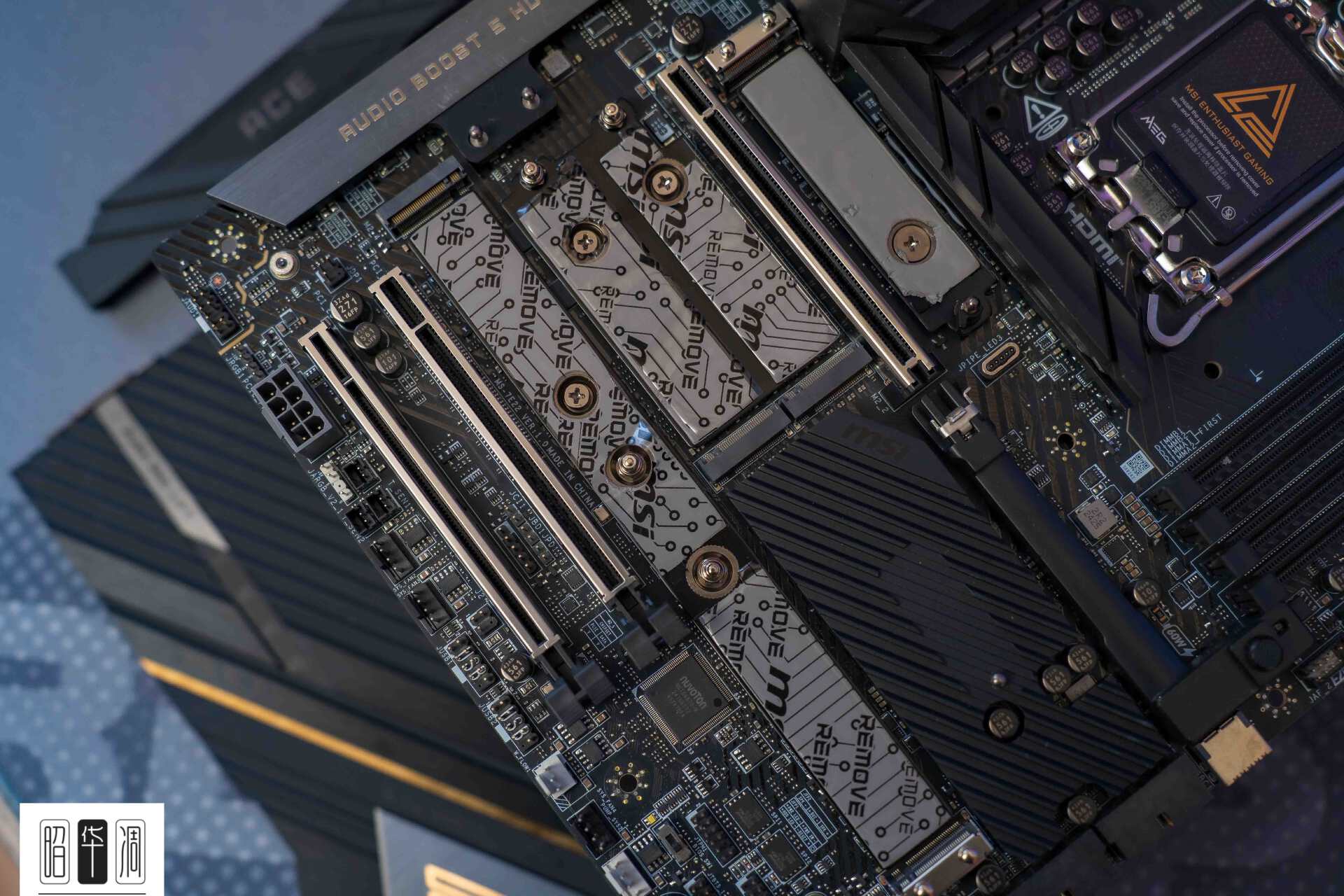

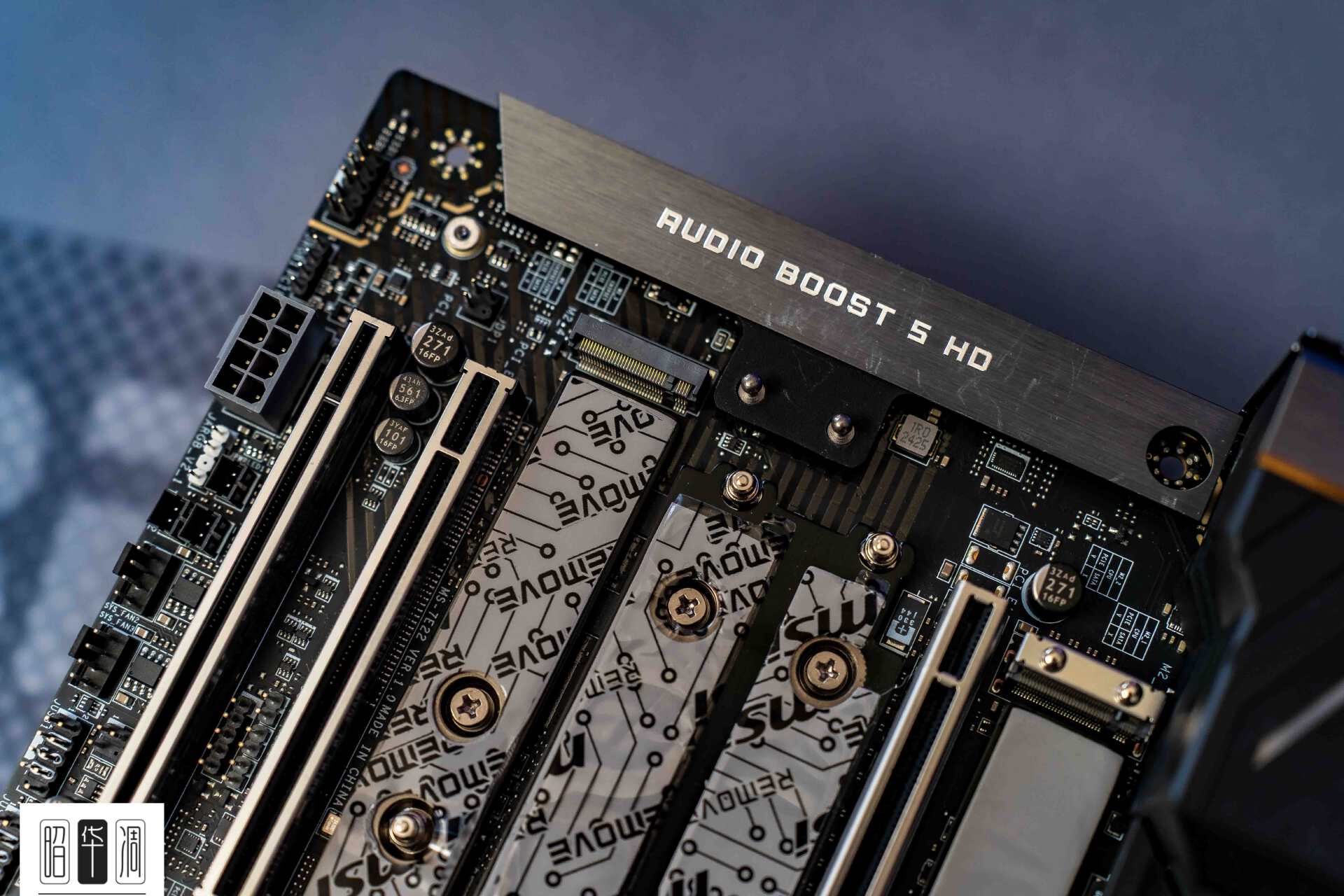

▼存储位微星 MEG Z890 ACE 板载 5 个 M.2 接口与 4 个 SATA 接口，且与 AMD 平台的战神不同，Z890 ACE 的存储位全部位于正面，极大地优化了装机体验。全系标配 EZ M.2 Clip II 免螺丝卡扣，配合磁吸加卡扣固定的散热装甲，真正实现了全程“无工具化”拆装。

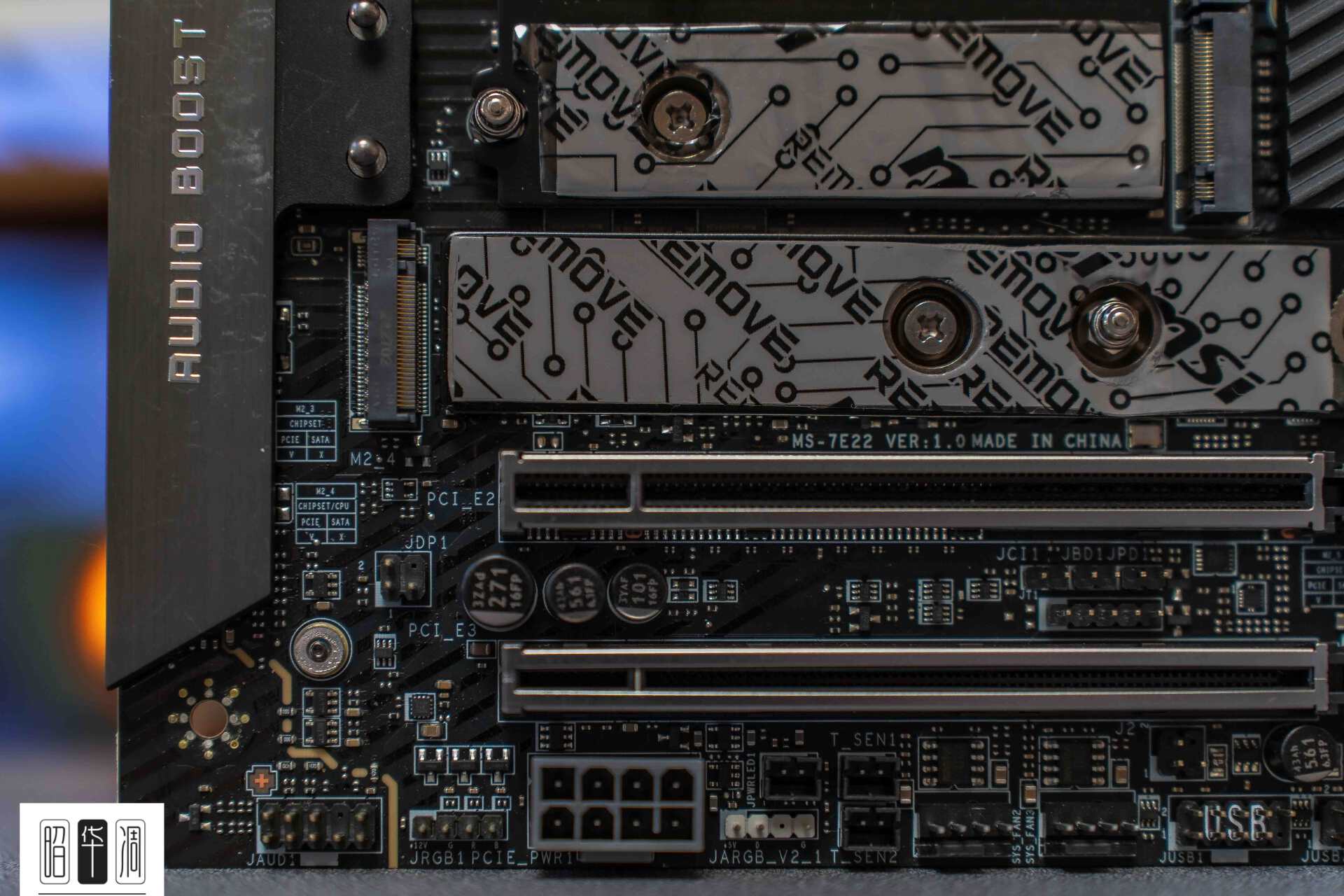

▼具体规格上，首个 M.2 插槽由 CPU 直出，支持 PCIe 5.0 x4；其余四个均为 PCIe 4.0 x4。值得注意的是，第四条插槽支持弹性分配（CPU/南桥），插入 PCIe 5.0 SSD 时可实现 5.0 x4 满速。所有插槽均配备双面散热垫，确保高性能固态在高负载下拒绝降速。

▼看高端主板和“丐版”的区别，细节控最爽的就是看接口。

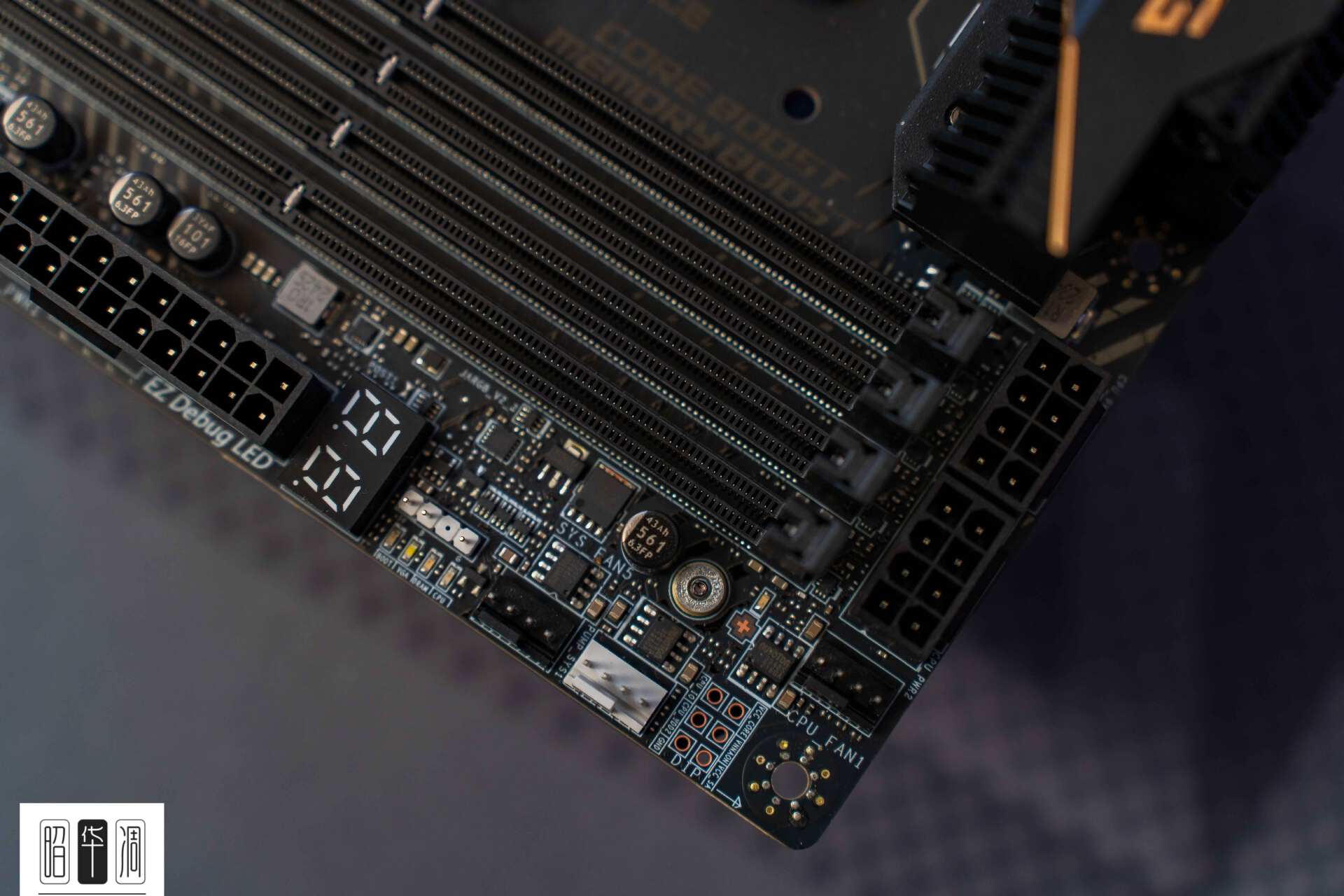

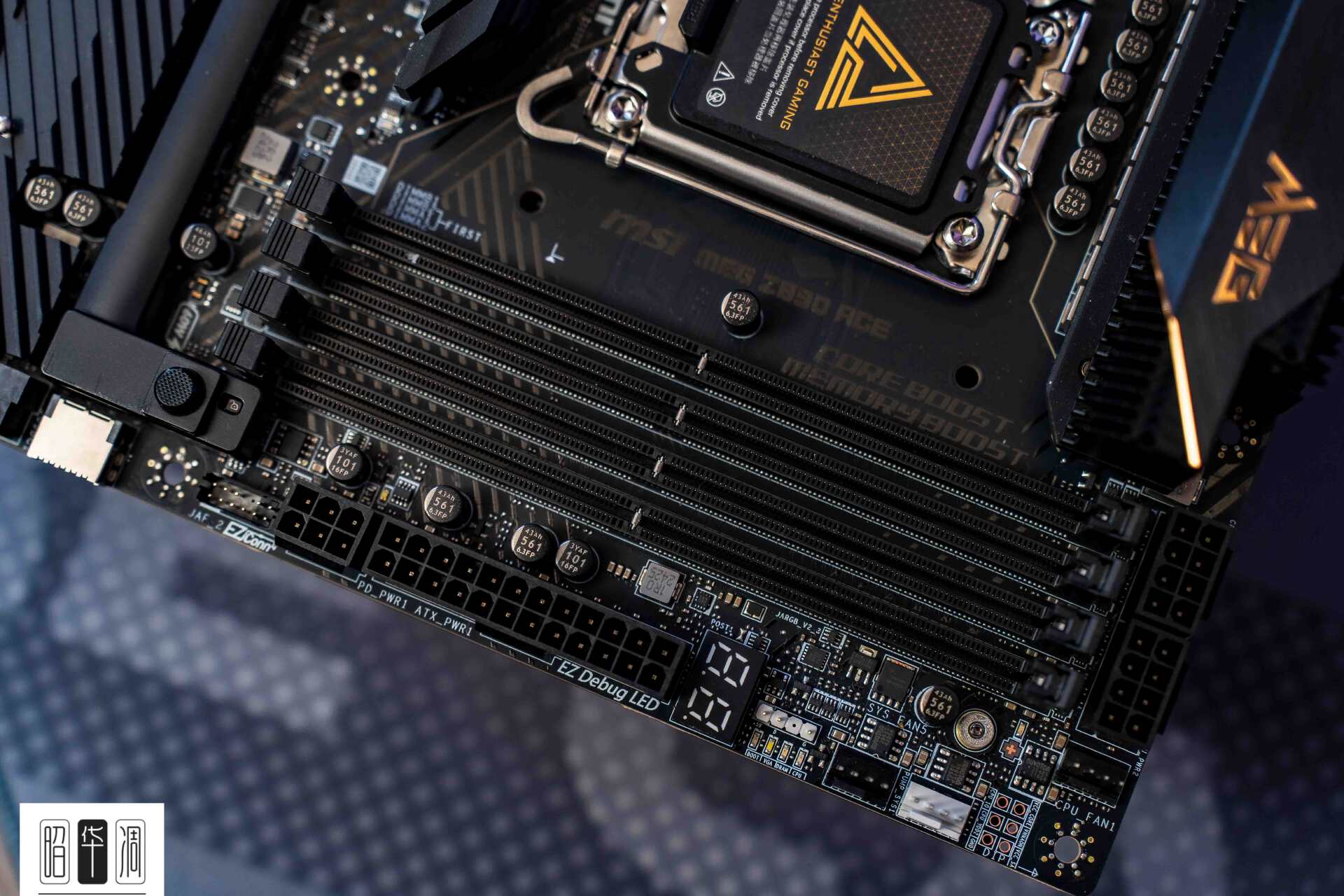

右上角交互区 除了常规的 CPU 风扇、水泵及 ARGB 接口外，还集成了双位 Debug 码显示管和状态指示灯。有意思的是主板的双 8pin 供电口也移到了这里。此外，板载的 PD 供电接口专为前置面板设计，可提供高达 60W 的快充支持，充分体现了旗舰主板对现代外设的需求预判。

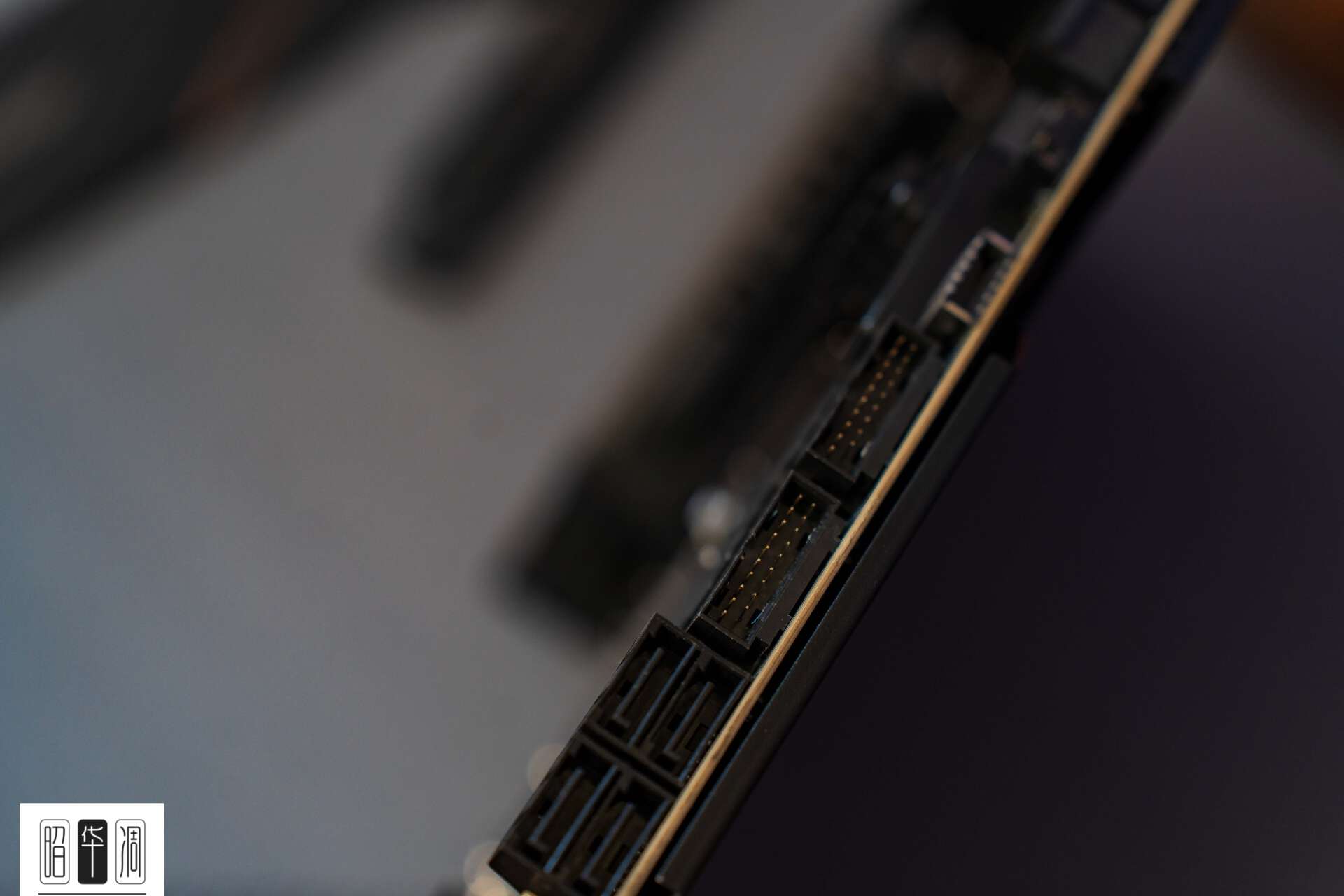

主板右侧配备了创新的 EZ Conn 接口，通过转接线即可扩展出 ARGB、风扇及 USB 2.0 组合，大幅简化了理线。备受好评的显卡快拆按键也未缺席。存储与接口方面，除了 4 个 SATA，还提供了 20Gbps TYPE-C 与双前置 USB 3.2 Gen 1 接口，足以支撑高端全塔机箱的前置 4 口需求。

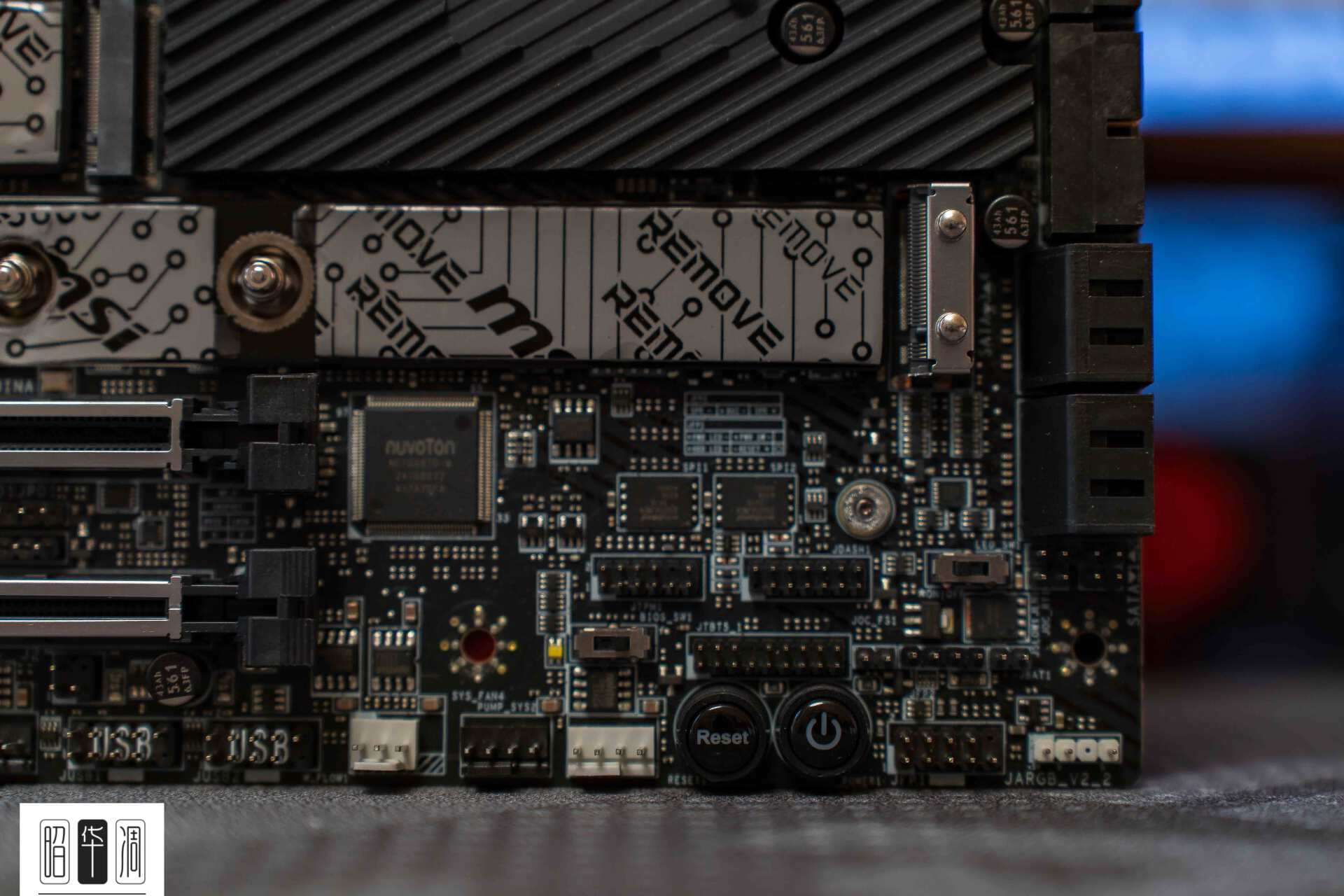

▼底部集成了实体电源与重启按键，并支持双 BIOS 切换，为极限超频提供了极高的容错率。最让我惊讶的是它居然带了水流计接口！普通的板子顶多给个水泵口，ACE 直接把分体水冷监控做到了板载层面，这专业度确实没得挑。

▼视线转向左侧，接口阵列依旧豪华：从音频接口、RGB 接口到专为显卡高负载准备的 PCIe 辅助供电一应俱全。此外还配备了双温度探头接口、双风扇位及两组 USB 2.0 扩展，确保了全方位的硬件监控与外设接入。

▼网络配置上，微星 MEG Z890 ACE 的有线端搭载了 Marvell AQC113CS 方案，支持纯血 10G 万兆网口；无线端则是 Intel® Killer™ BE1750x Wi-Fi 7 网卡，支持最新的蓝牙 5.4 技术，配合随机附赠的鲨鱼鳍高增益天线，确保了极低的网络延迟与吞吐量。音频部分则是 Realtek ALC4082 与 ESS ES9219Q DAC 组成的音频系统，不仅动态范围更广，底噪也控制得极其出色。对于耳机党来说，这套高阶耳放方案完全可以省去外置解码器的开支。

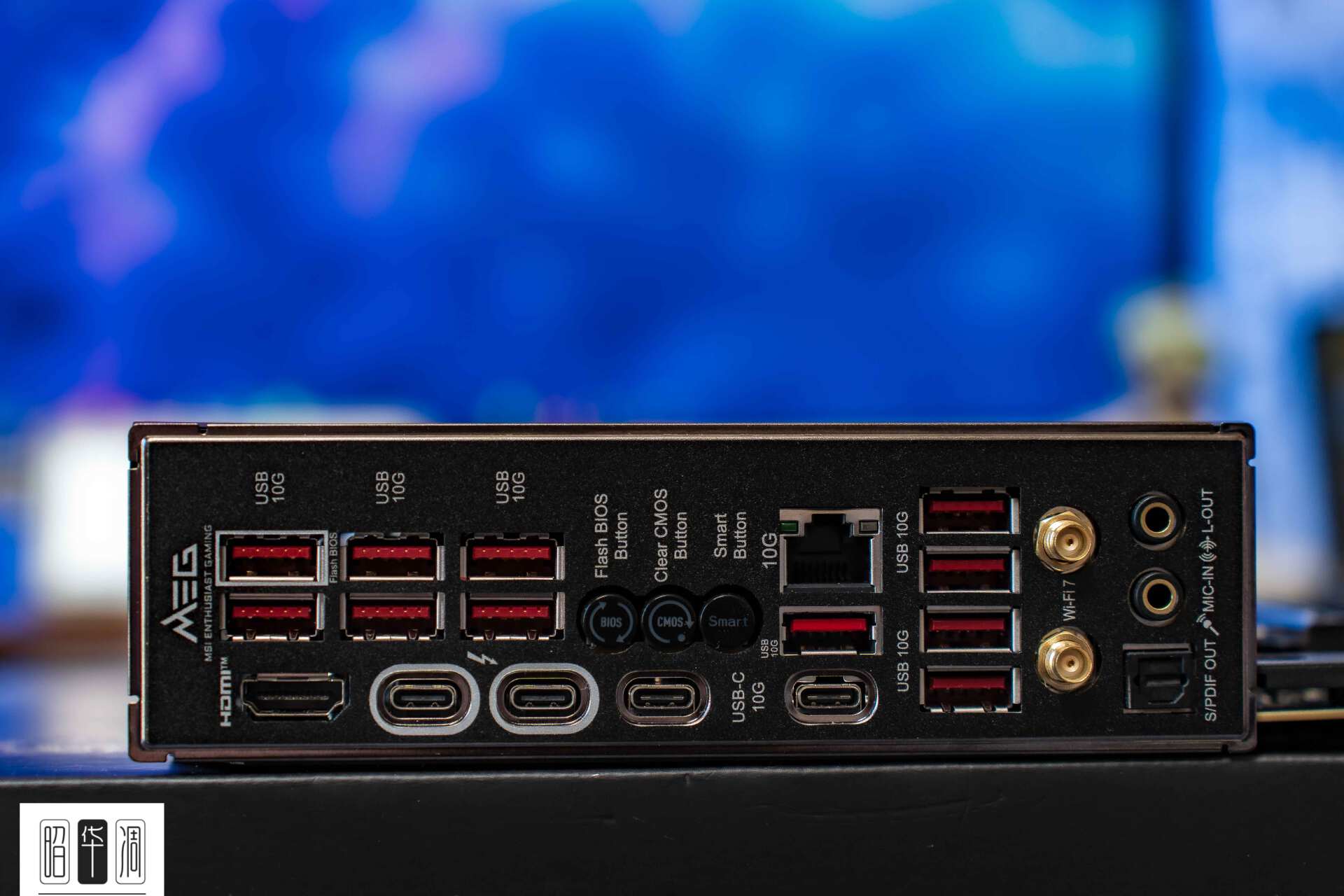

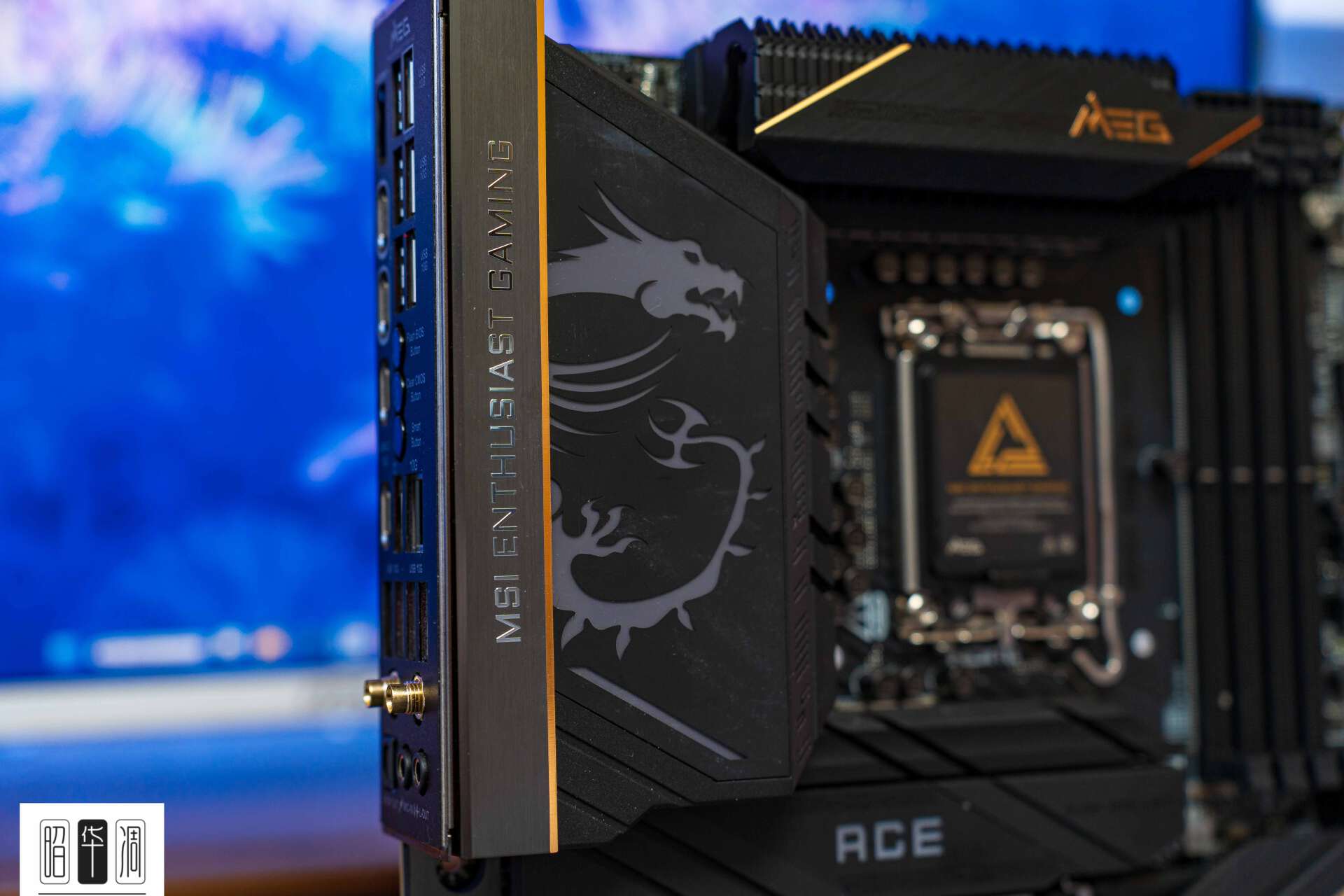

▼微星 MEG Z890 ACE 采用了预装一体化 I/O 面板， 板载 10 个 10Gbps 的 USB 3.2 Gen2 接口，并额外配备了两组高达 40Gbps 的雷电 4 接口。标配 10G 万兆有线网卡与高增益 Wi-Fi 天线位；支持 HDMI 输出及带光纤接口的 7.1 声道音频阵列。上方集成了 Flash BIOS、Clear CMOS 以及一个可自定义功能的 Smart Button 实体键，极大地方便了日常调试与固件升级。

▼多提一嘴，这块战神主板首发支持 Intel IPPP 性能套件。这套优化程序把复杂的 DTT 驱动和 APO 优化工具（包括配套 UI）全部打包搞定，能大幅简化终端用户体验并确保版本兼容性。对于支持的游戏，通过优化后平均帧数提升达到了 8%，部分项目甚至能达到 22% 的惊人涨幅 。

▼测试前需要将主板升级到 7E22A91 以上的最新版本。

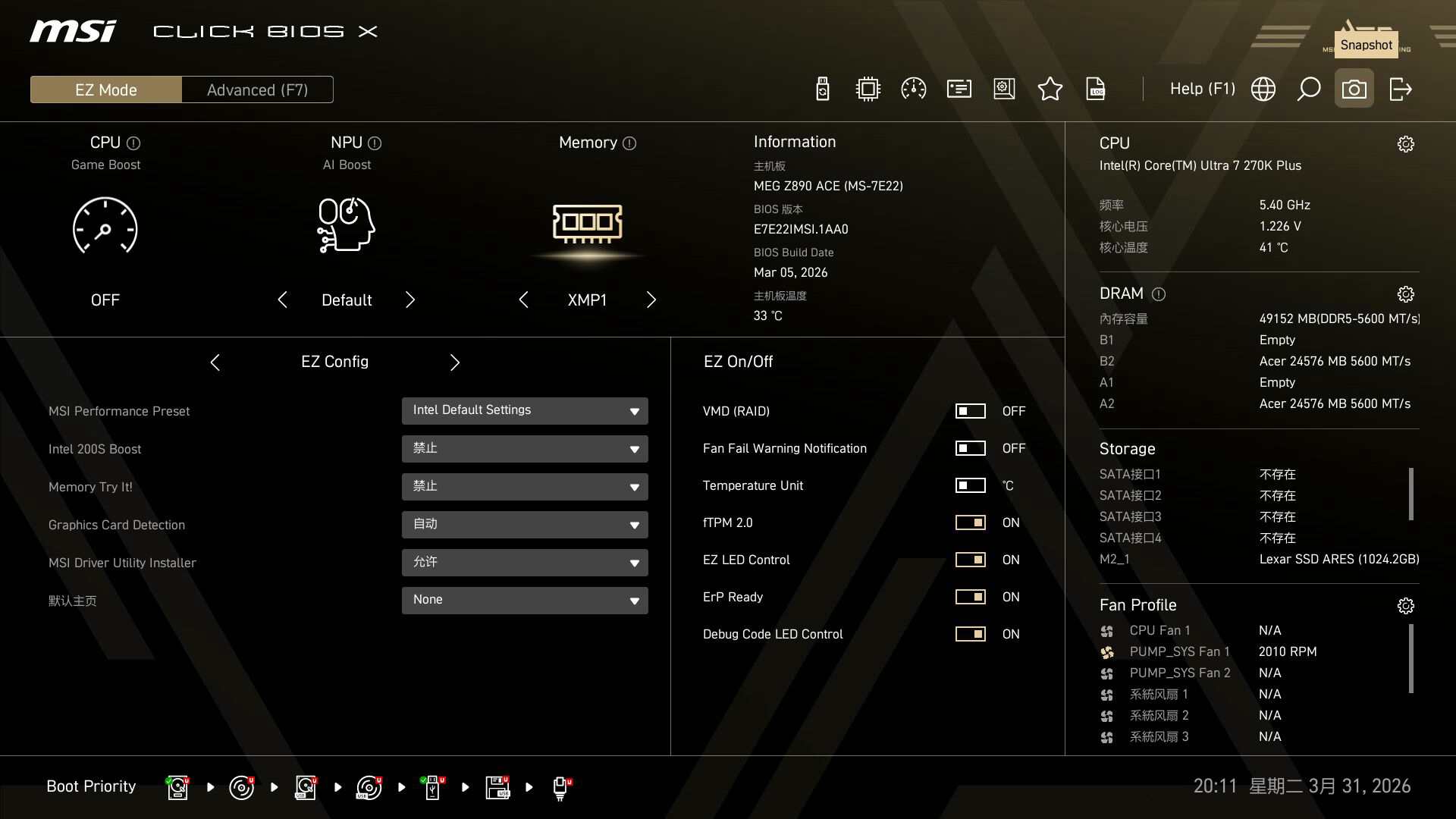

话说主板的 BIOS 也是专属的黑金配色 CLICK BIOS X 图形化界面。默认的 EZ 简易模式下，左边是标注明显的CPU Game Boost、NPU AI Boost、内存XMP常见功能外，往下还有MSI Performance Preset、Intel 200S Boost和Memory Try It！等进阶实用功能，简洁方便。右边是电脑的详细配置参数，一目了然。

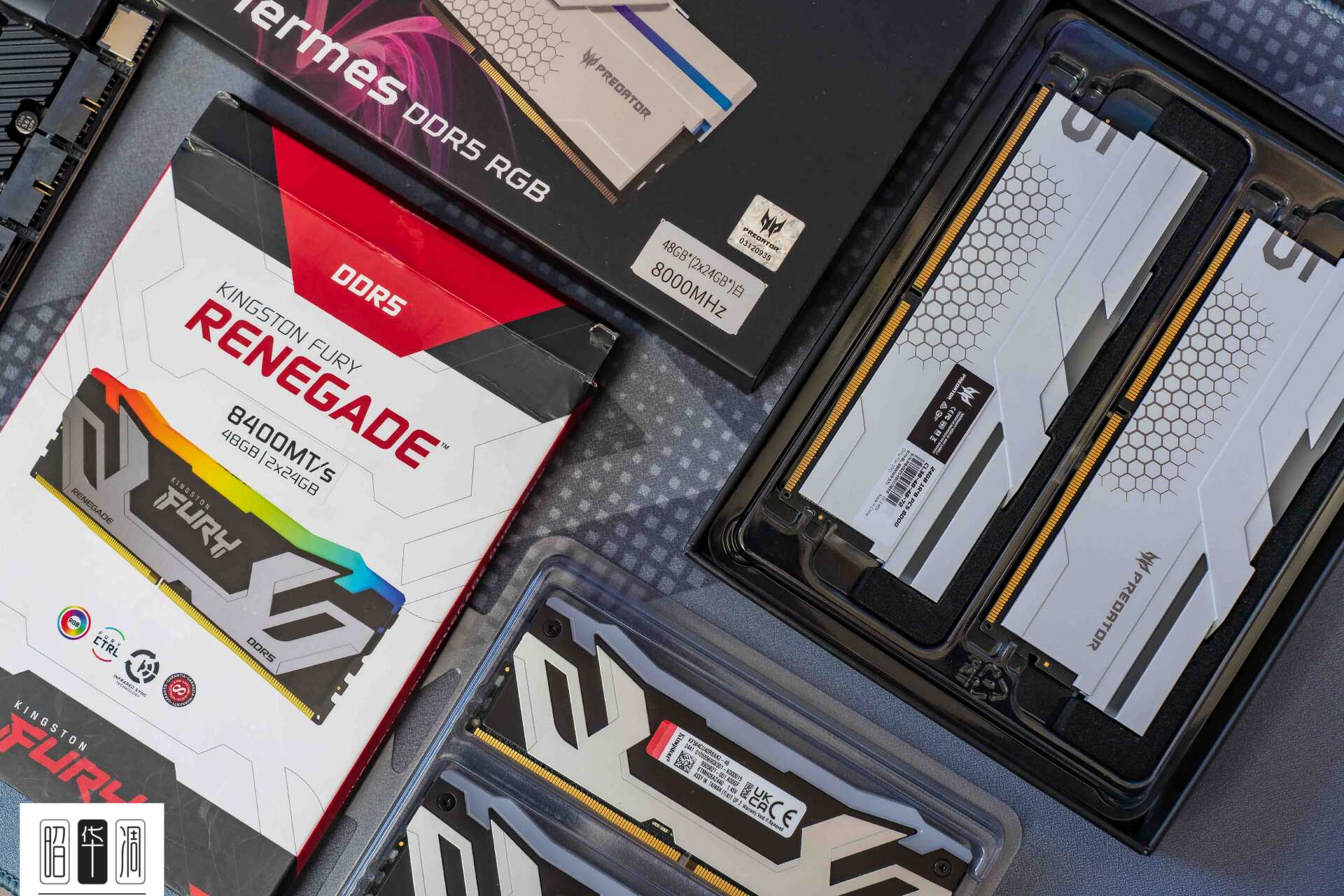

▼考虑到 plus 系列对内存的优化，本次测试也是安排了两套高频内存，分别是宏碁掠夺者Hermes 冰刃 8000MT/s 38 24GBx2，和采用 CUDIMM 技术的金士顿 Renegade 8400MT/s

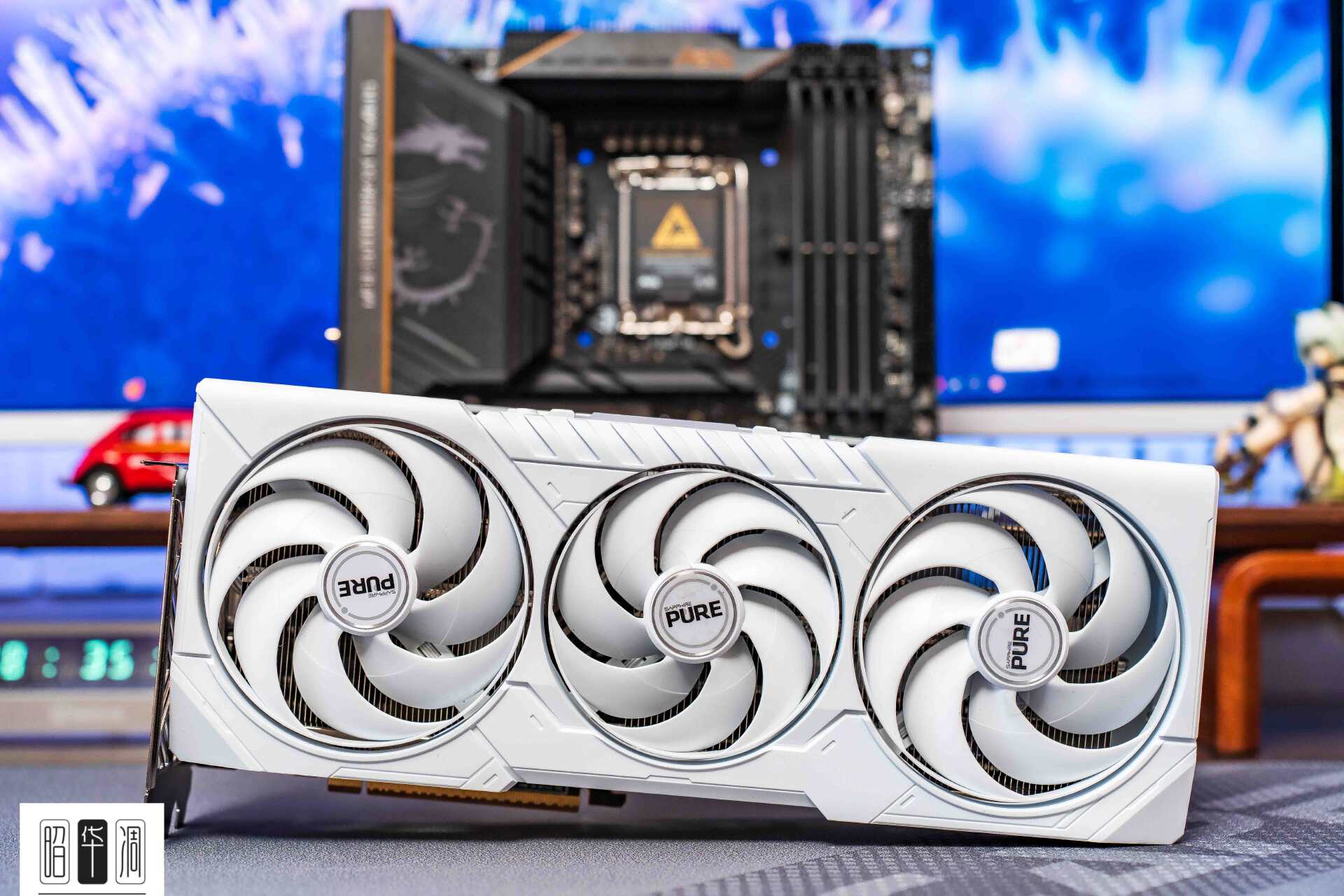

▼搭配的显卡则是蓝宝石 RX 9070 XT 16G 极地版，基于 RDNA 4 架构打造，纯白基底点缀极地灰线条的涂装，营造出 一 种冷峻的“极地工业美学”。正面三把双滚珠轴承风扇配合 FREE FLOW 急速风道设计，能够快速释放热量，确保显卡高效稳定工作。

理论性能测试

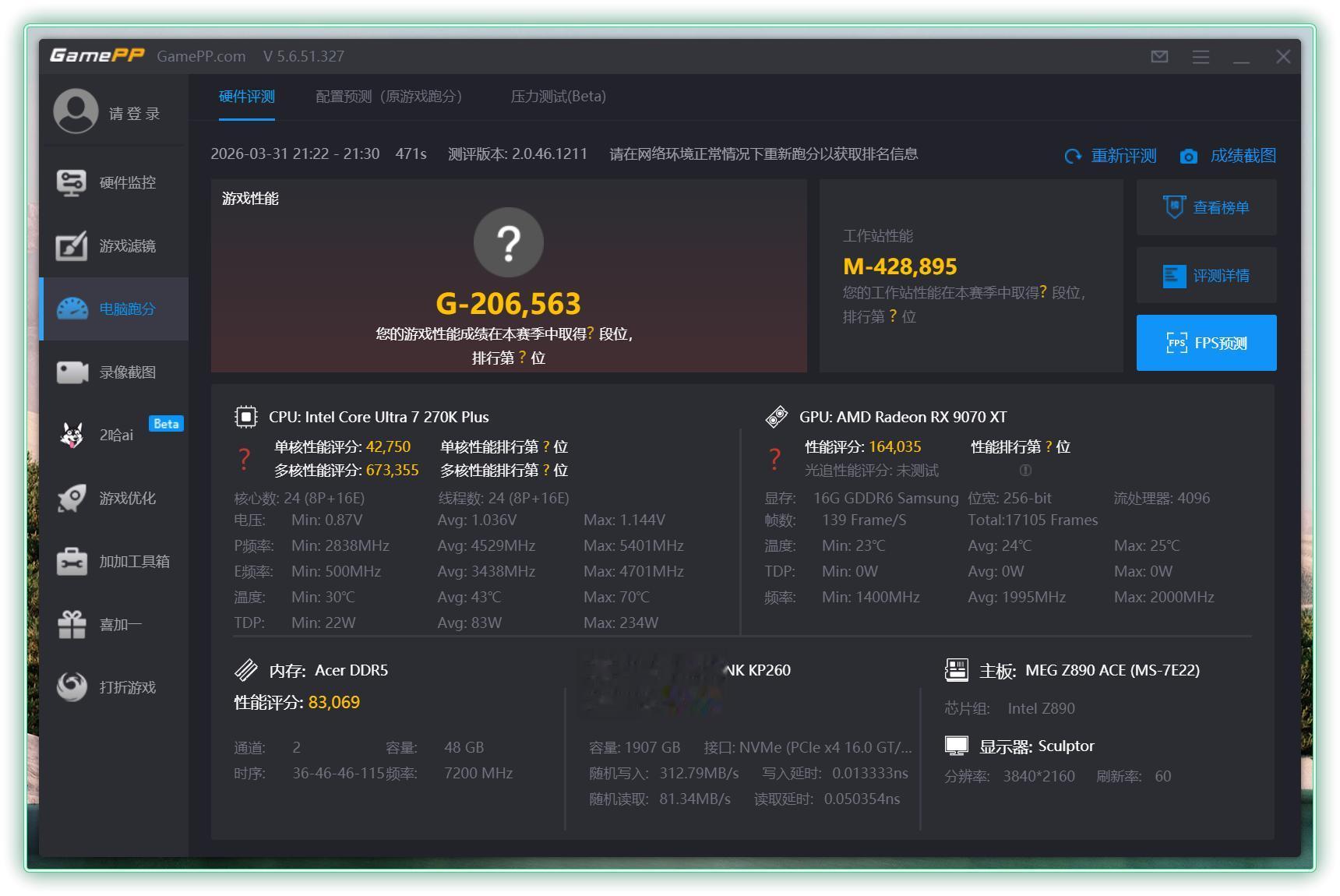

▼先跑个整机测试，游戏加加得分 206563，单核 42750，多核 673355

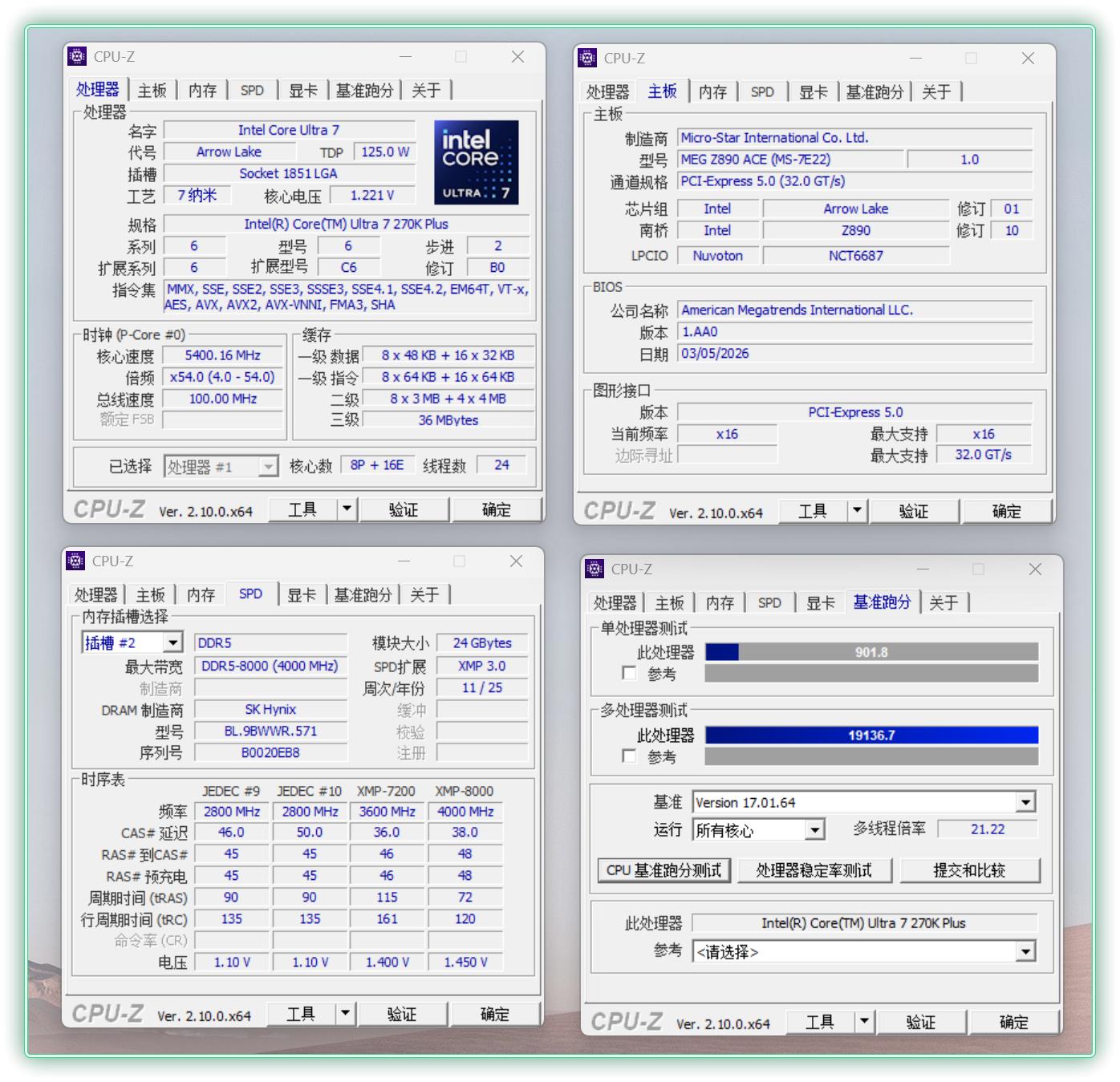

▼在 CPU-Z 基础测试中，8P + 16E 的规格识别准确，睿频稳在 5.5GHz。实测单核 901.3，多核 19136.7。这个数据不仅轻松碾压了 265K，甚至在对比旗舰级 Ultra 9 285K 时，单核微超，多核更是实现了正面反超。即便面对竞品旗舰 9950X3D（单核 850/多核 17500 左右），270K Plus 也展现出了压倒性的领先优势。

以 Ultra 7 之名跑出超越旗舰的数据，这一代“Plus”版的爆发力可见一斑。

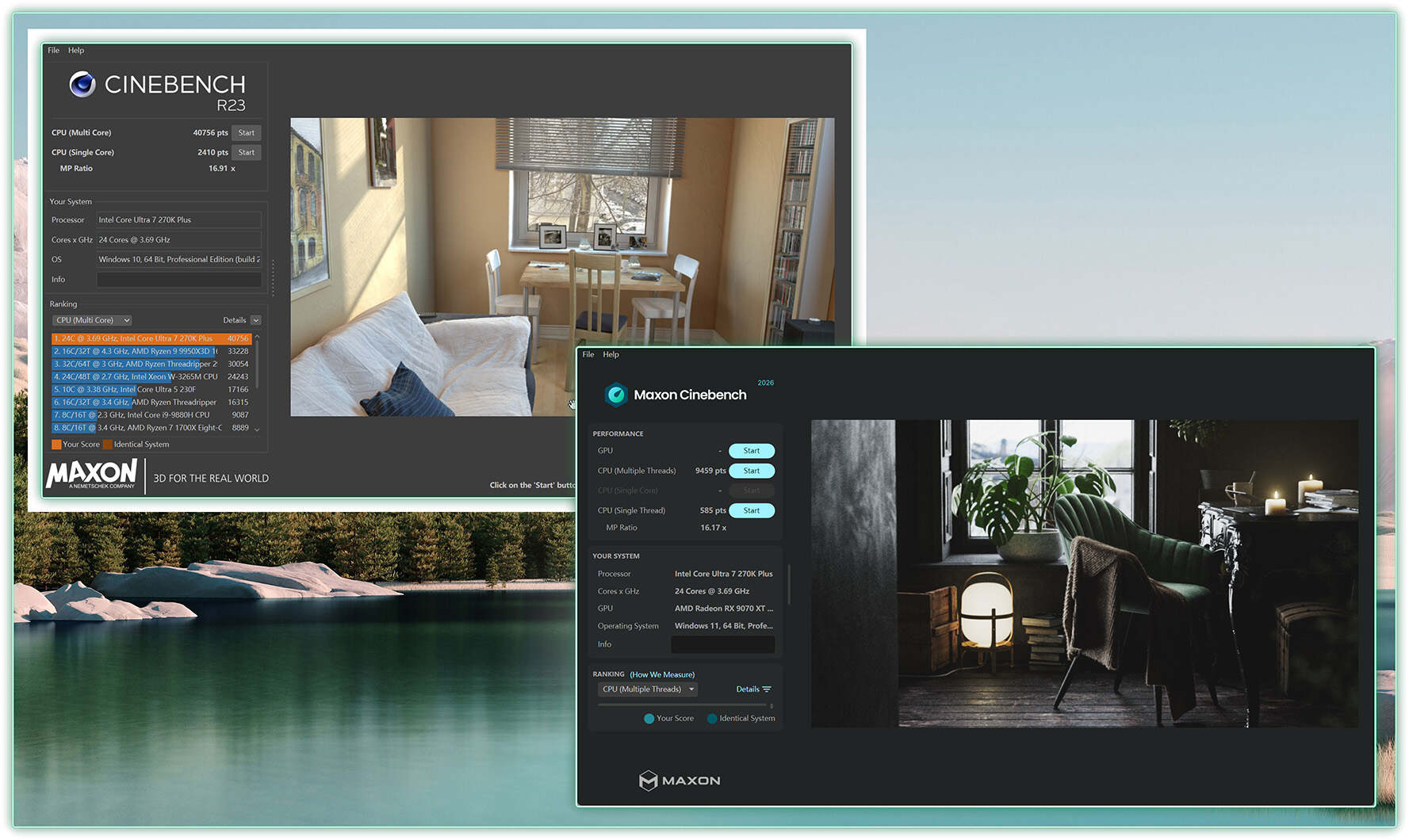

▼在侧重渲染的 CINEBENCH 测试中，270K Plus 同样惊艳。2026 版本单核 585、多核 9459；而在大家熟悉的 R23 中，单核 2410、多核 40756 的表现再次越级超越了 285K。

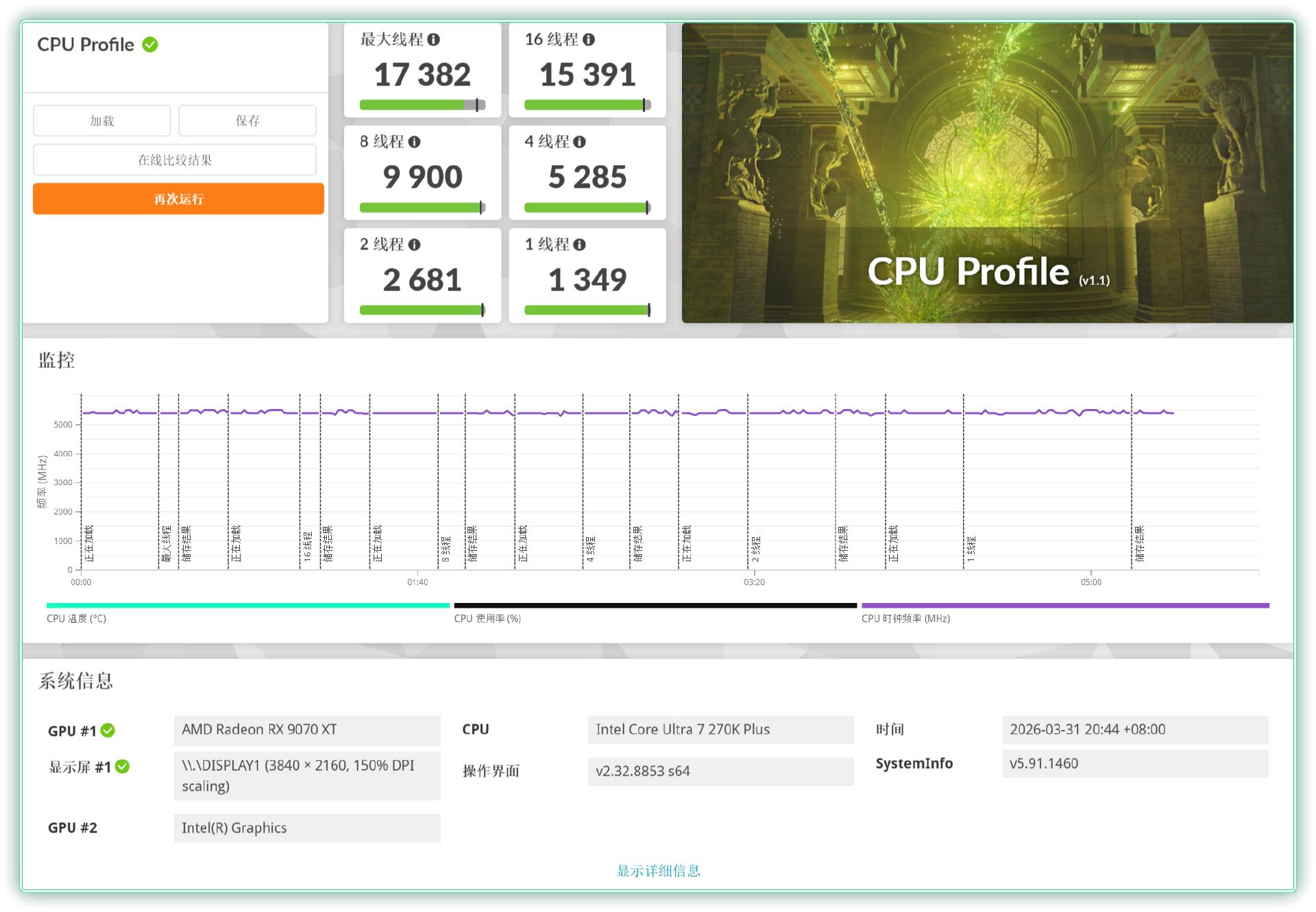

▼接下来的 3DMark CPU Profile 测试也印证了这一点：单线程 1349、最大线程 17382，全方位看齐甚至小超 Ultra 9，多线程实战潜力巨大。

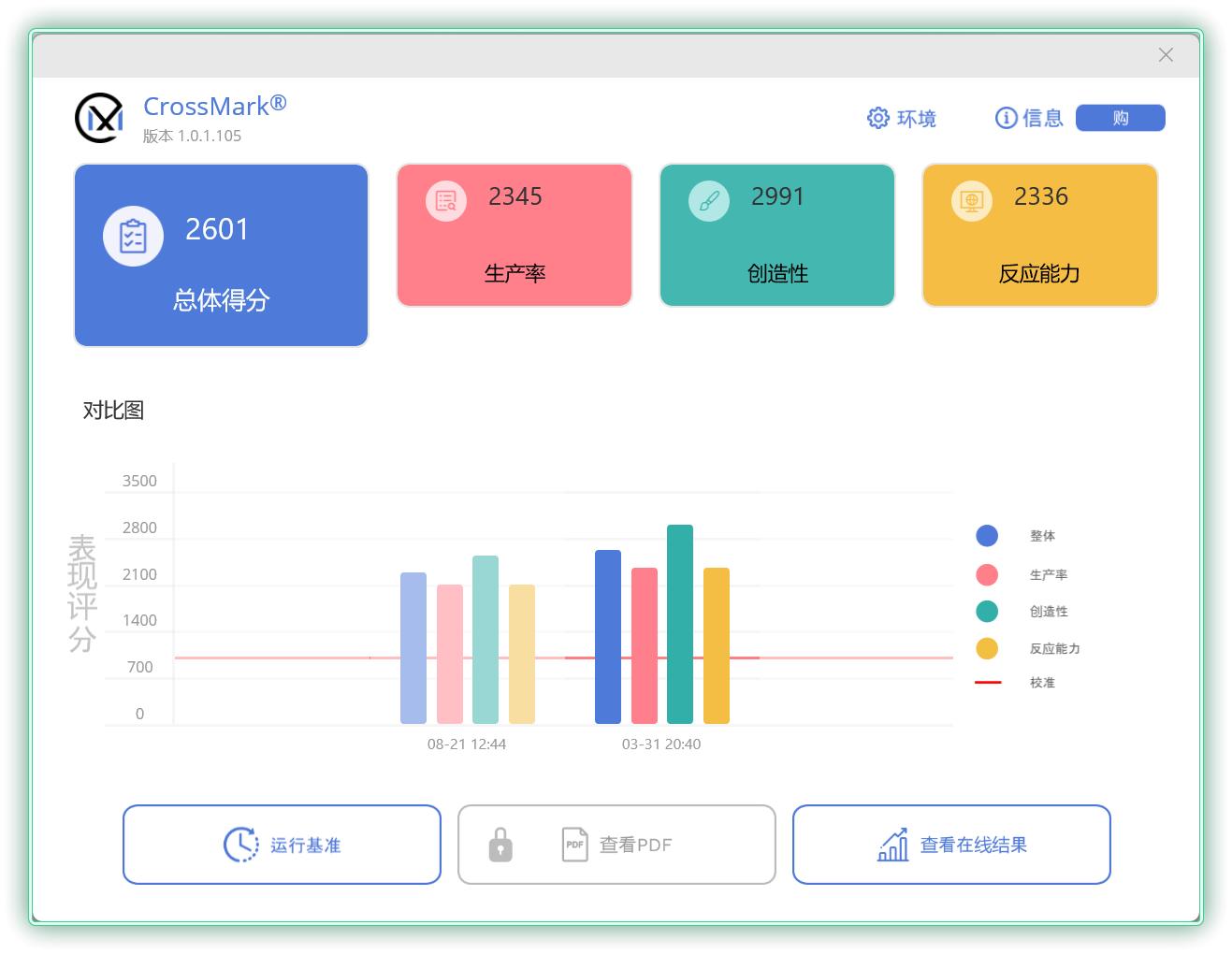

▼最后是模拟日常全家桶的 CrossMark。总分 2601 的成绩非常全能，尤其是接近 3000 分的创造性得分，意味着你用它剪片子、修大图会非常丝滑。配合极强的反应能力得分，日常开启各类软件基本都是“秒开”。这颗 Plus 芯片，确实把“加量不加价”给玩明白了。

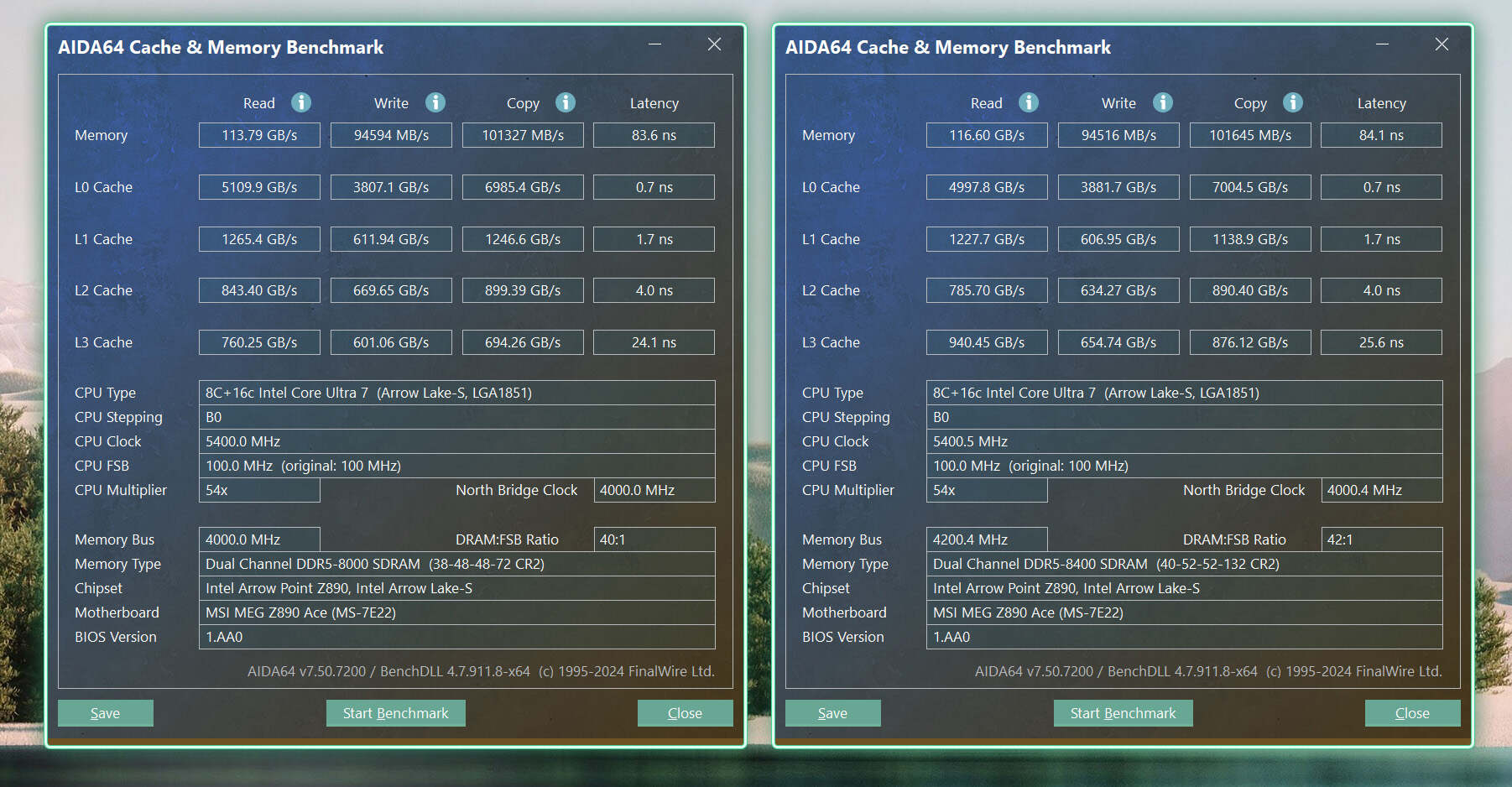

▼内存效能方面

搭配宏碁掠夺者冰刃 8000MT/s ，读取113.79GB/s，写入945947MB/s，复制 101327MB/s，延迟 83.6ns。

搭配金士顿 Renegade 8400MT/s CUDIMM，读取 116.60GB/s，写入94516MB/s，复制 101645MB/s，延迟 84.1ns。

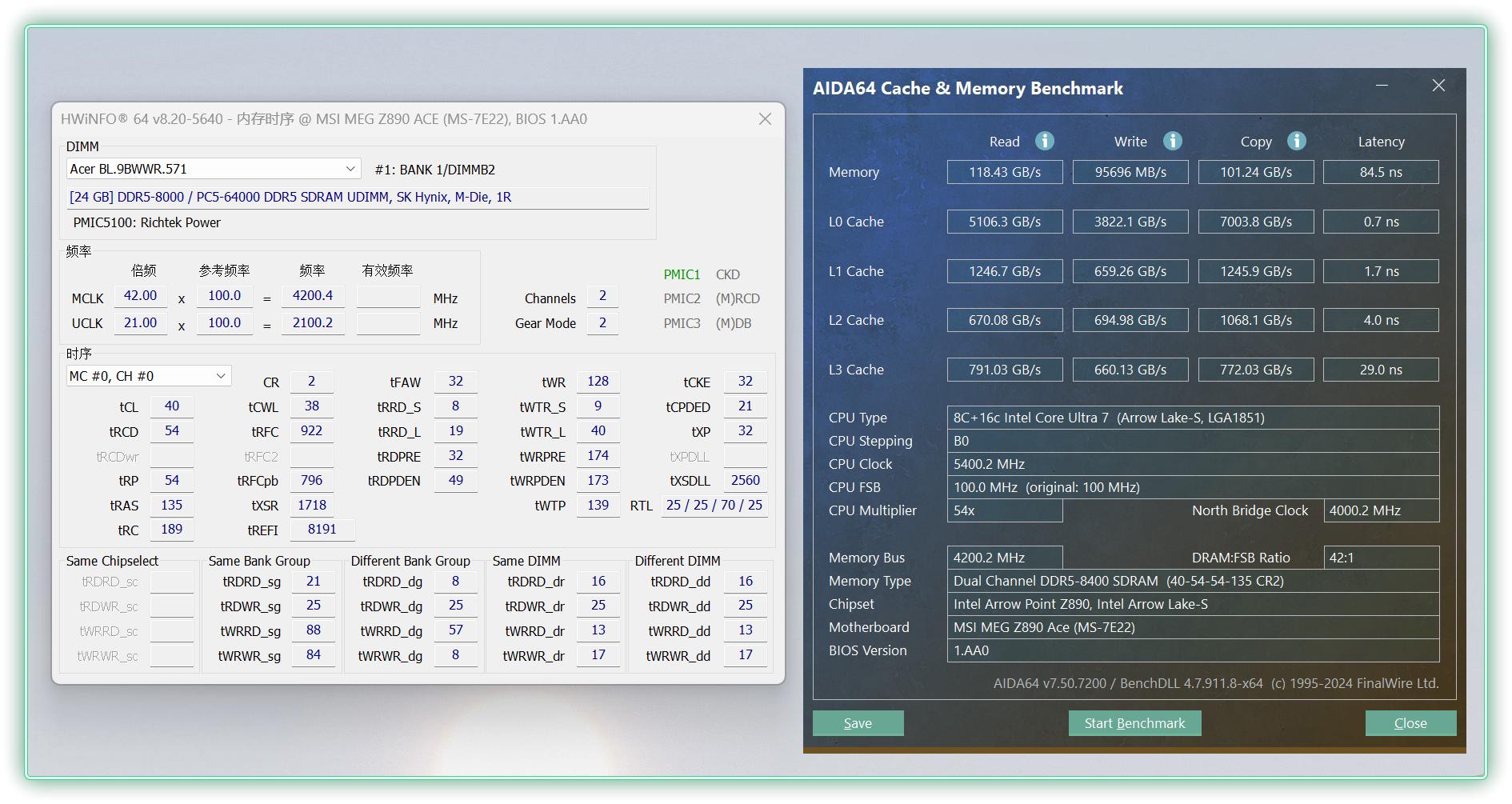

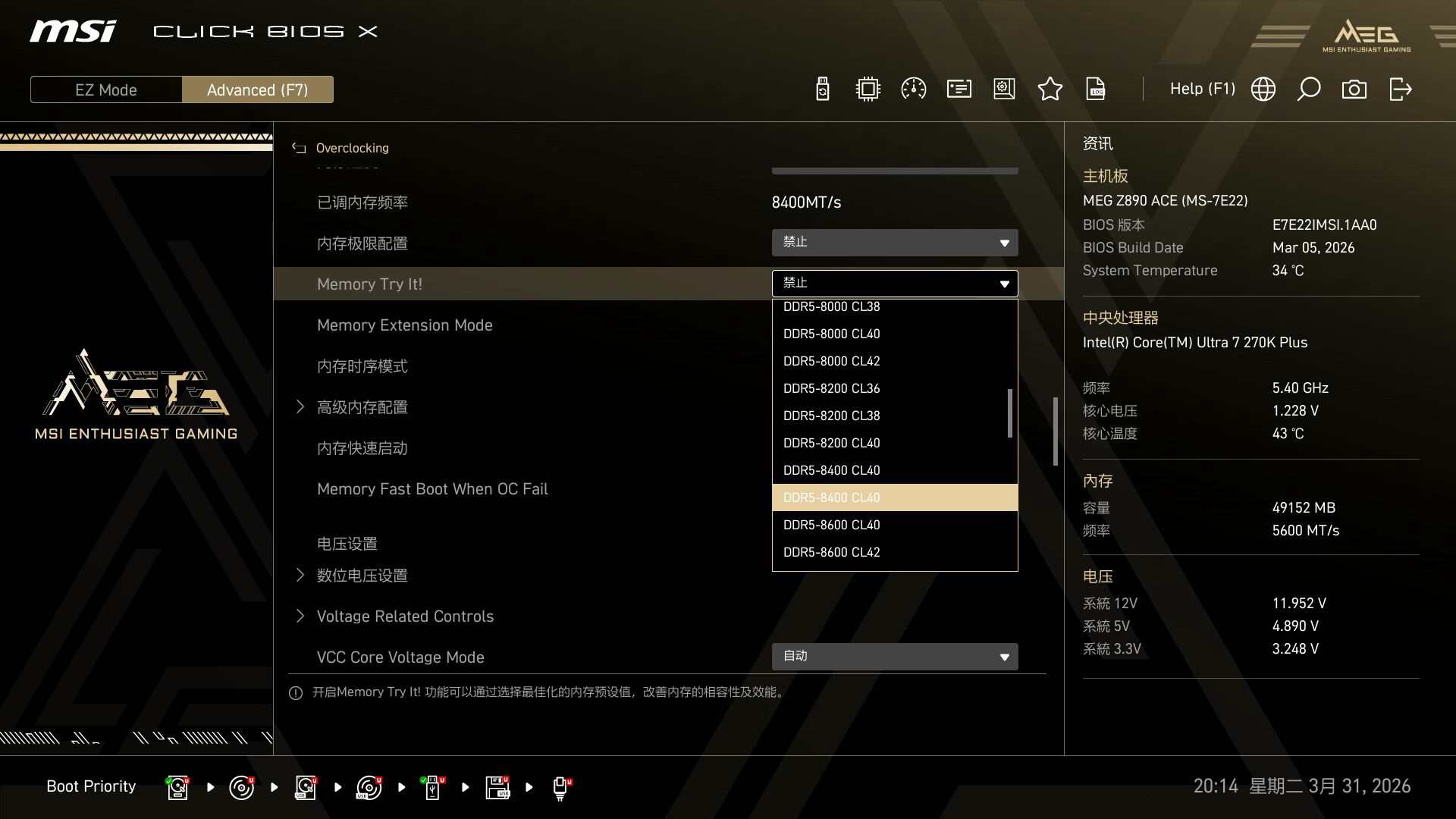

▼我也尝试了微星的内存超频功能，利用 Memory Try It! 直接将宏碁掠夺者冰刃拉到 8400MT/s ，一次开机成功，此时，读取118GB/s，写入 95696MB/s，复制 101GB/s，延迟 84.5ns。整体来说，270K plus 对高频内存的兼容性相当完美，

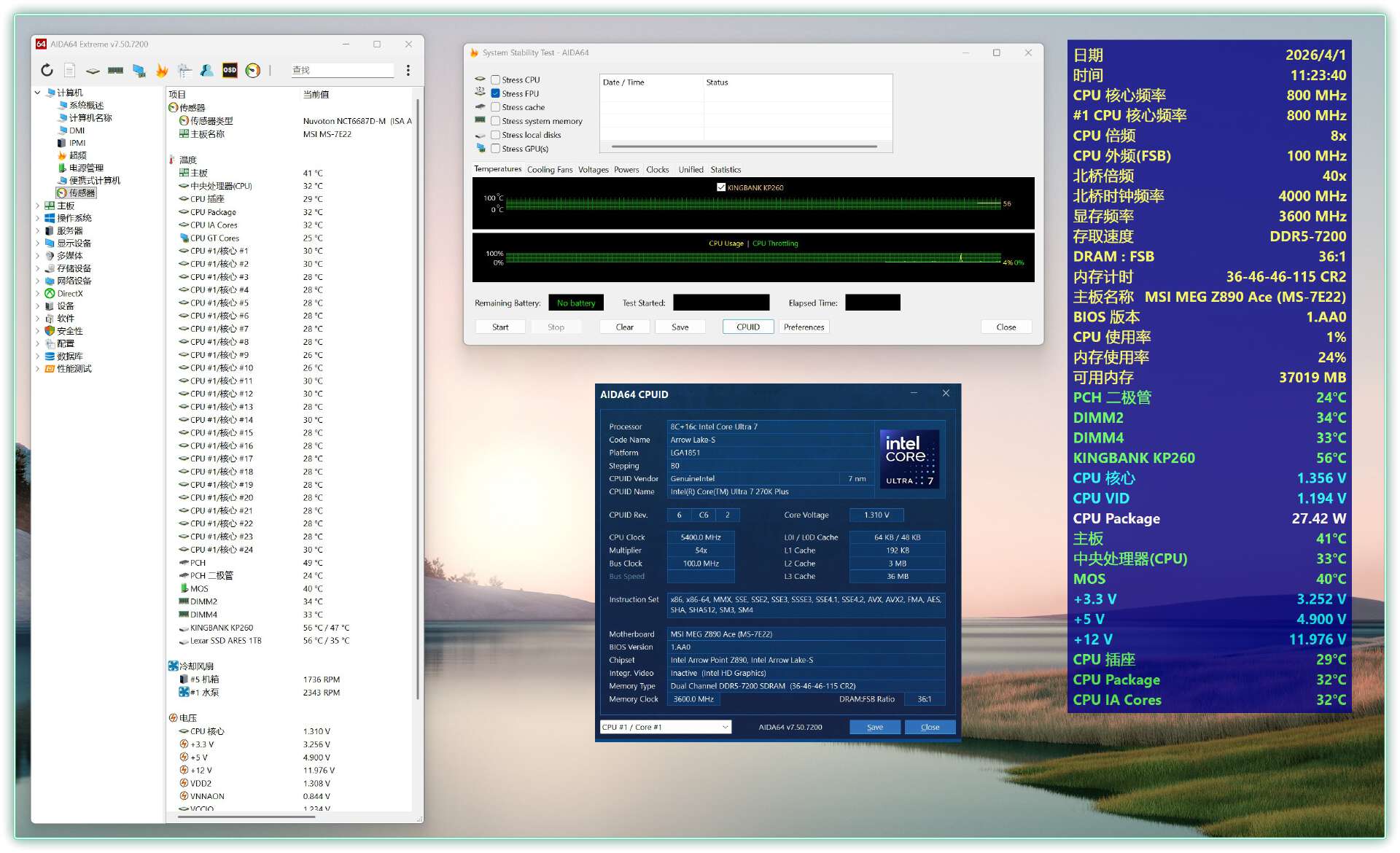

▼温度方面，英特尔® 酷睿™ Ultra 7 270K Plus 待机功耗 27W，处理器温度在 33℃ 左右。

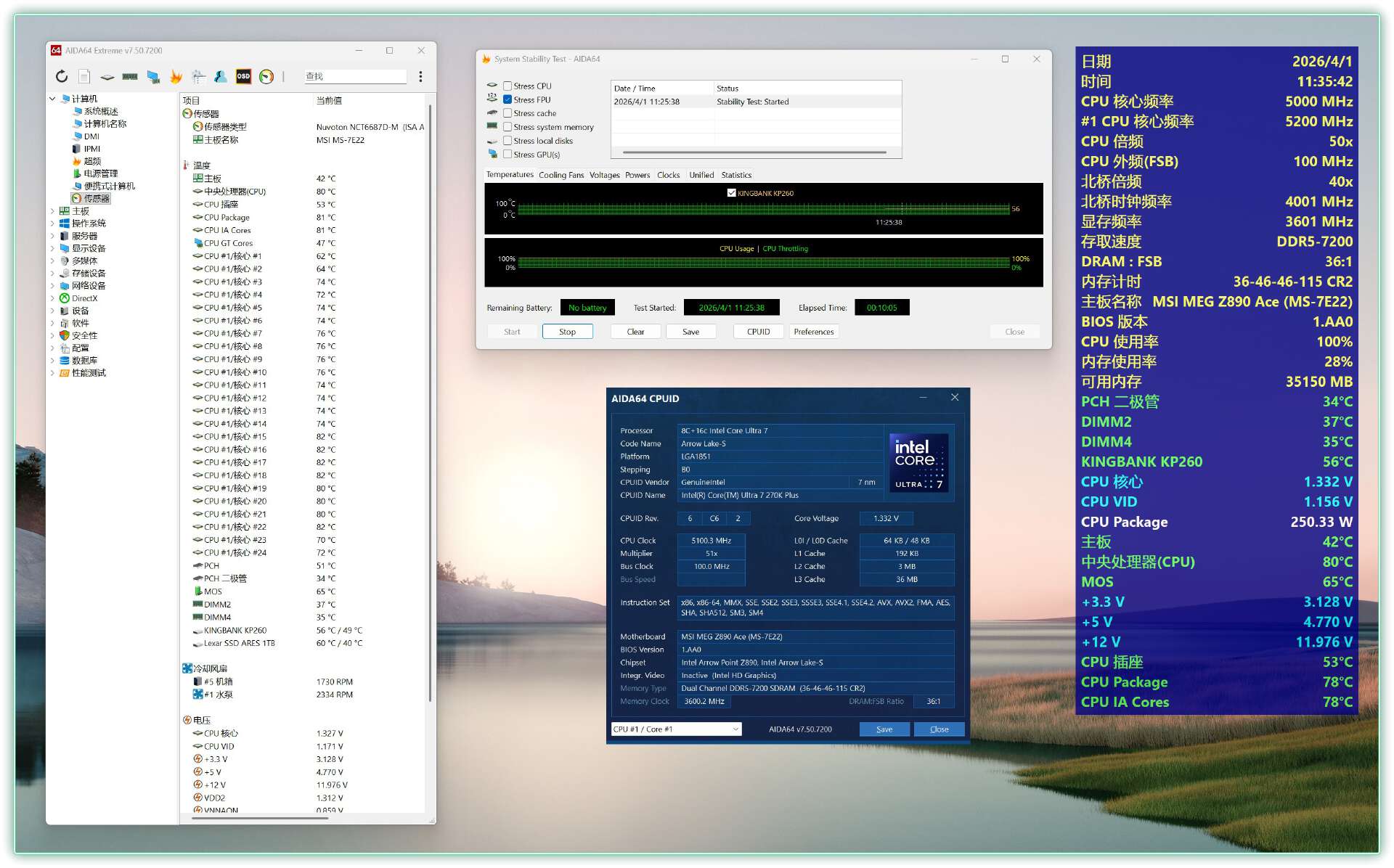

▼默认 BIOS 设置下进行 AIDA64 FPU 单烤压力测试。持续运行 10 分钟后，监测数据显示：CPU 全核频率稳定在 5.2GHz 左右，封装功耗约为 250W，温度仅仅 80°C 左右。可以说这次的 plus 的温控相当惊艳了。

游戏性能测试

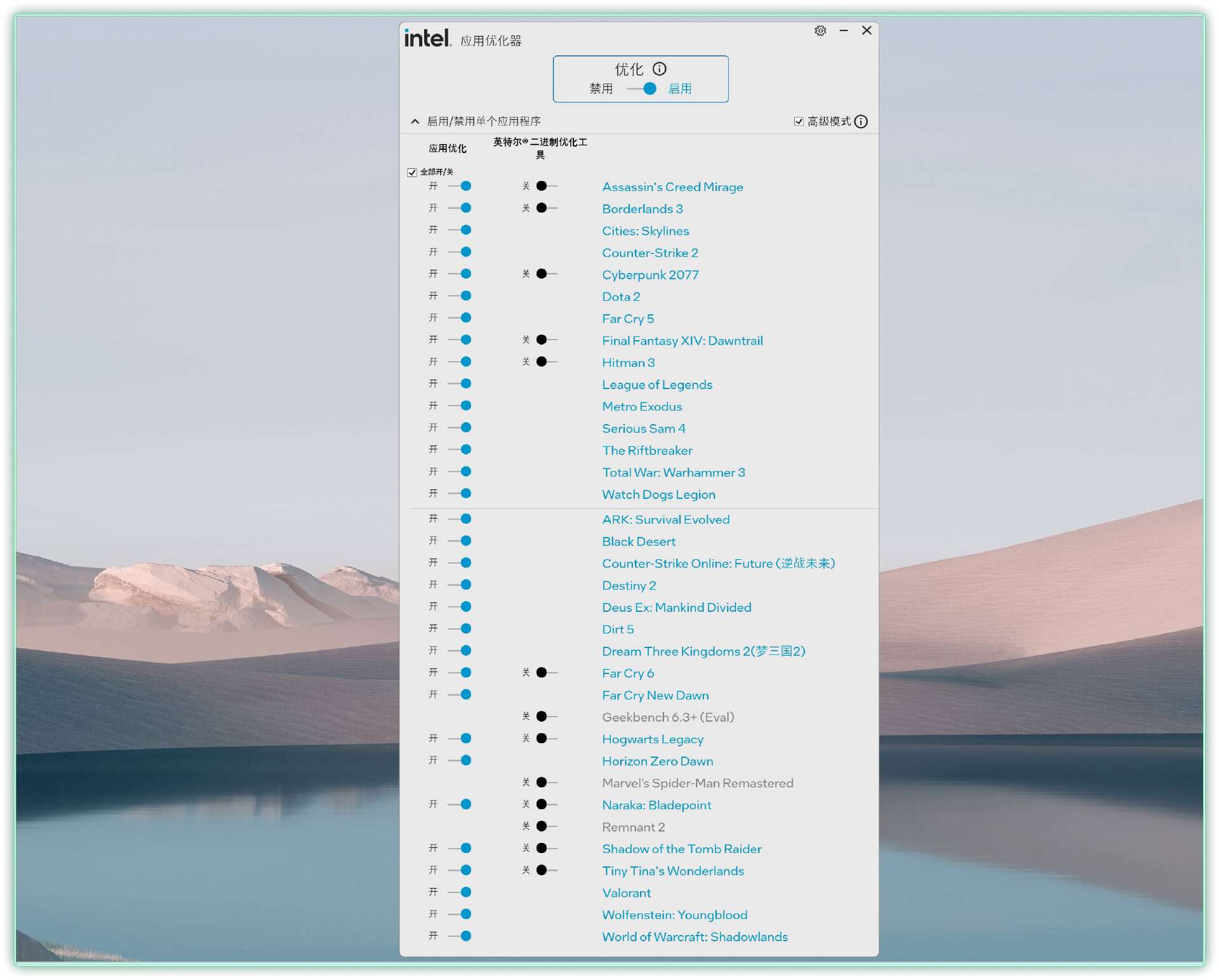

前面提到的 Intel IPPP 性能套件，其中最重要的就是全新的英特尔二进制优化技术（IBOT），该技术在运行已受支持的游戏时，平均帧数提升达到了 8%，部分项目甚至能达到 22% 的惊人涨幅 。

开启方式也很简单，安装后会产生功能开关，无脑开启即可。

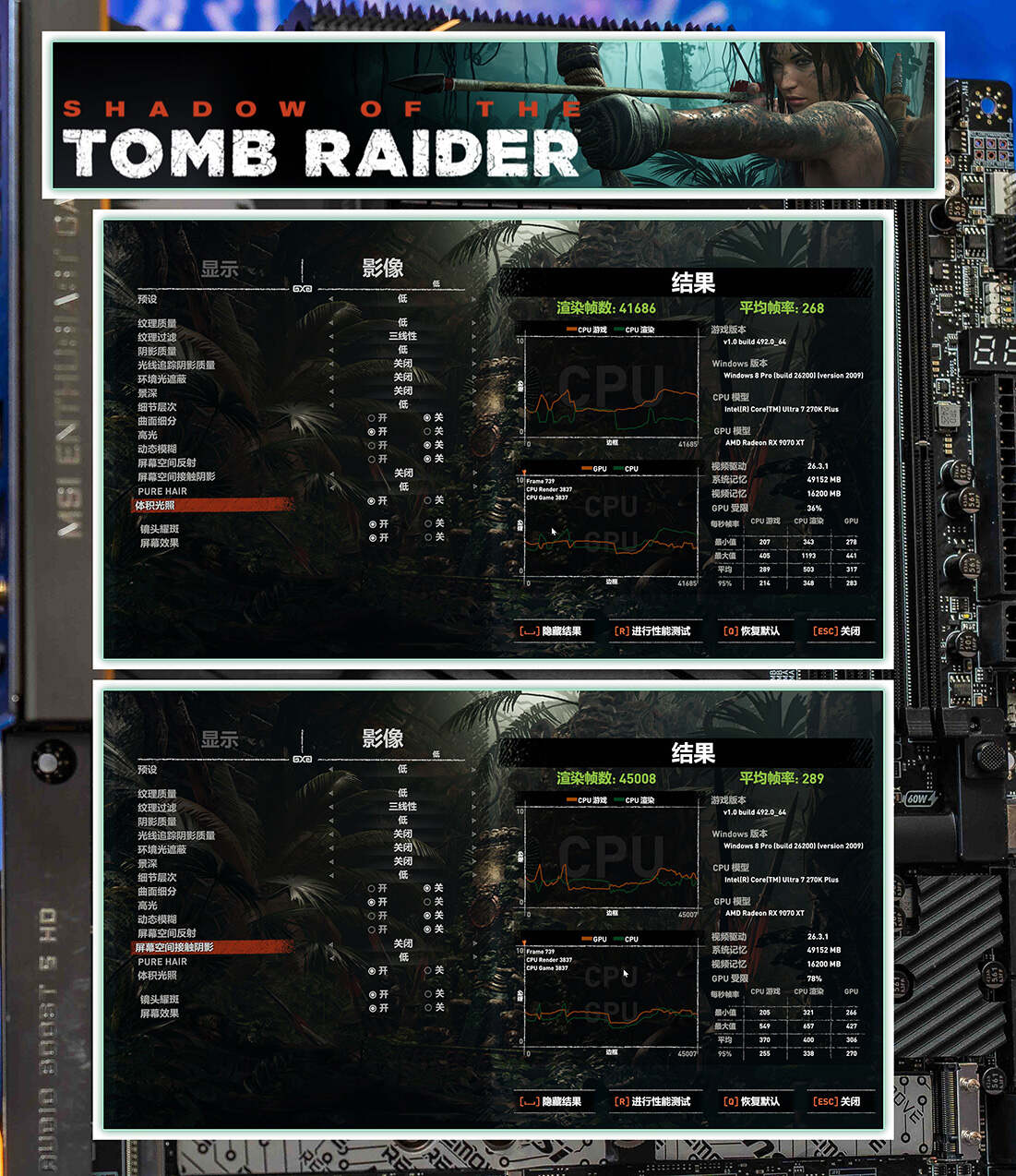

▼作为首批支持 iBOT 的 12 款游戏之一，《古墓丽影：暗影》堪称检验 CPU 与 GPU 协同效率的绝佳战场。在 2K 分辨率低画质下，关闭 iBOT 时平均帧为 268 FPS，GPU 受限仅为 36%。而在开启 iBOT 后， 平均帧来到 289 FPS， GPU 受限率提升至 78%，实证了 iBOT 的确能够极大地释放 CPU 效能，消除潜在的性能瓶颈。

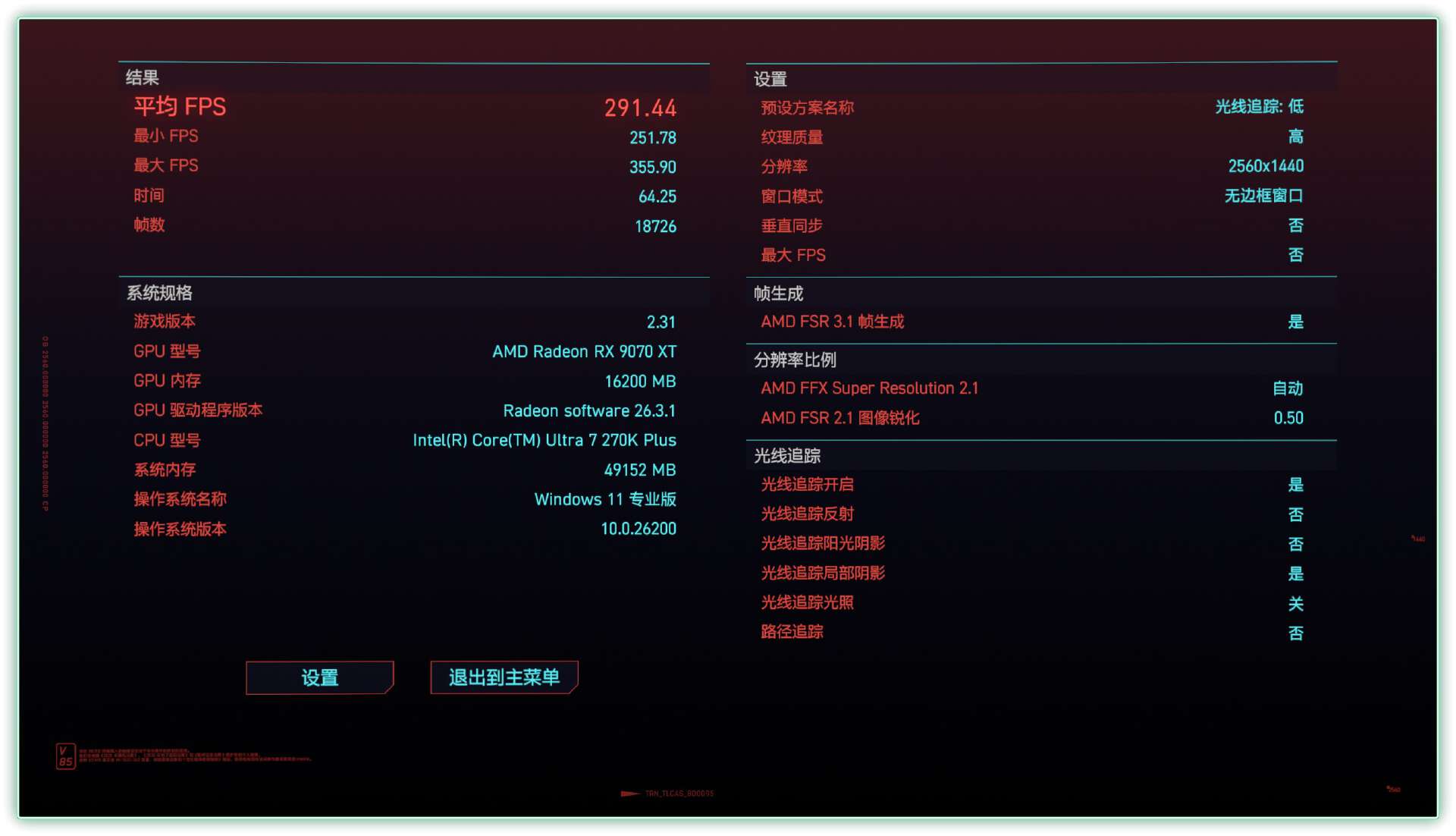

▼作为数码圈公认的画质标杆，《赛博朋克 2077》在技术迭代上始终处于行业前沿。它不仅是极少数同时兼容 I/N/A 三家超分技术的作品，同样也在本次 iBOT 优化名单中。 在 2K 分辨率、默认“光线追踪：低”的测试环境下平均帧率达到 291 FPS，最低帧也跑到了 250FPS 以上。

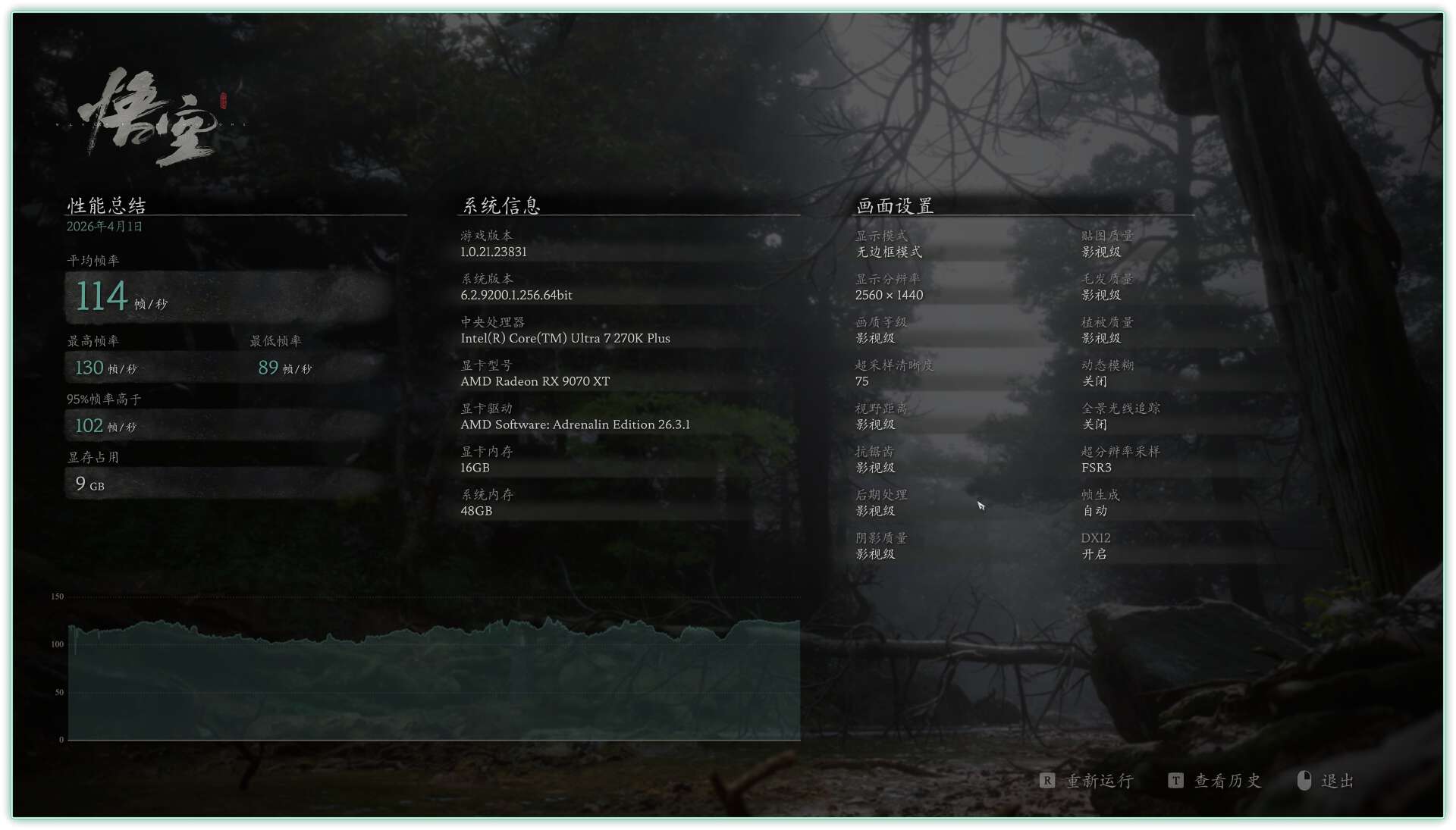

▼对于尚未进入 iBOT 列表的作品，Ultra 7 270K Plus 的原生动力依然强悍。《黑神话：悟空》在 2K 影视级画质下，开启帧生成，整机跑出了 114 FPS ，最低帧稳定在 89FPS ，流畅度极佳。

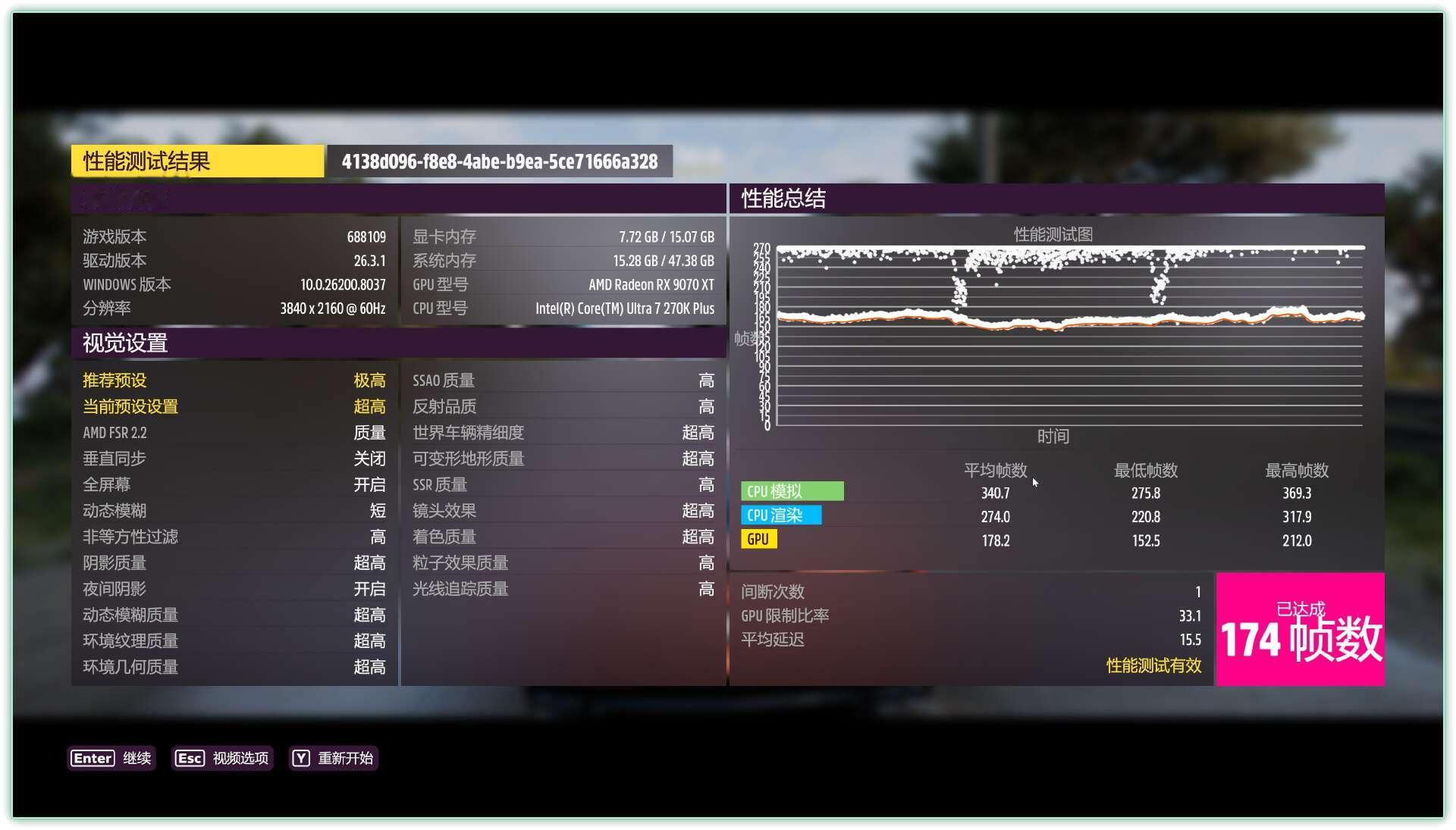

▼《极限竞速：地平线 5》在 2K 极高画质下，平均帧跑到了 174 FPS 左右，电竞级流畅体验。

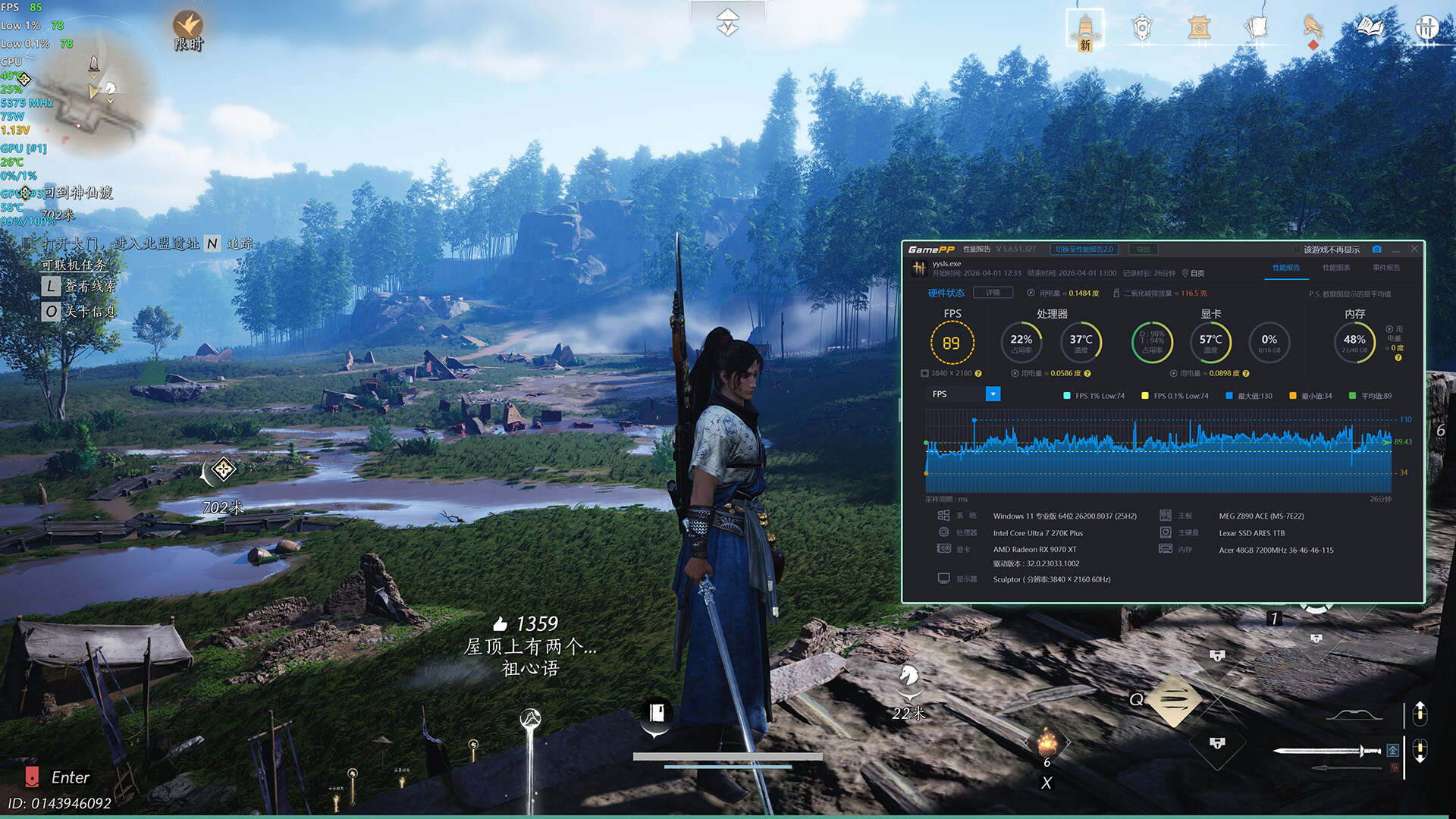

▼《燕云十六声》代表了当前国产 PC 游戏的视觉巅峰，对单核频率与显卡带宽均有一定要求。游戏设置 4K 质量档，经过 30 分钟深度游玩平均帧可以保持 80FPS 以上；即便是极度考验单核负载的多人城镇场景，也能保持在 50 FPS 以上，帧数稳定性还是不错的。

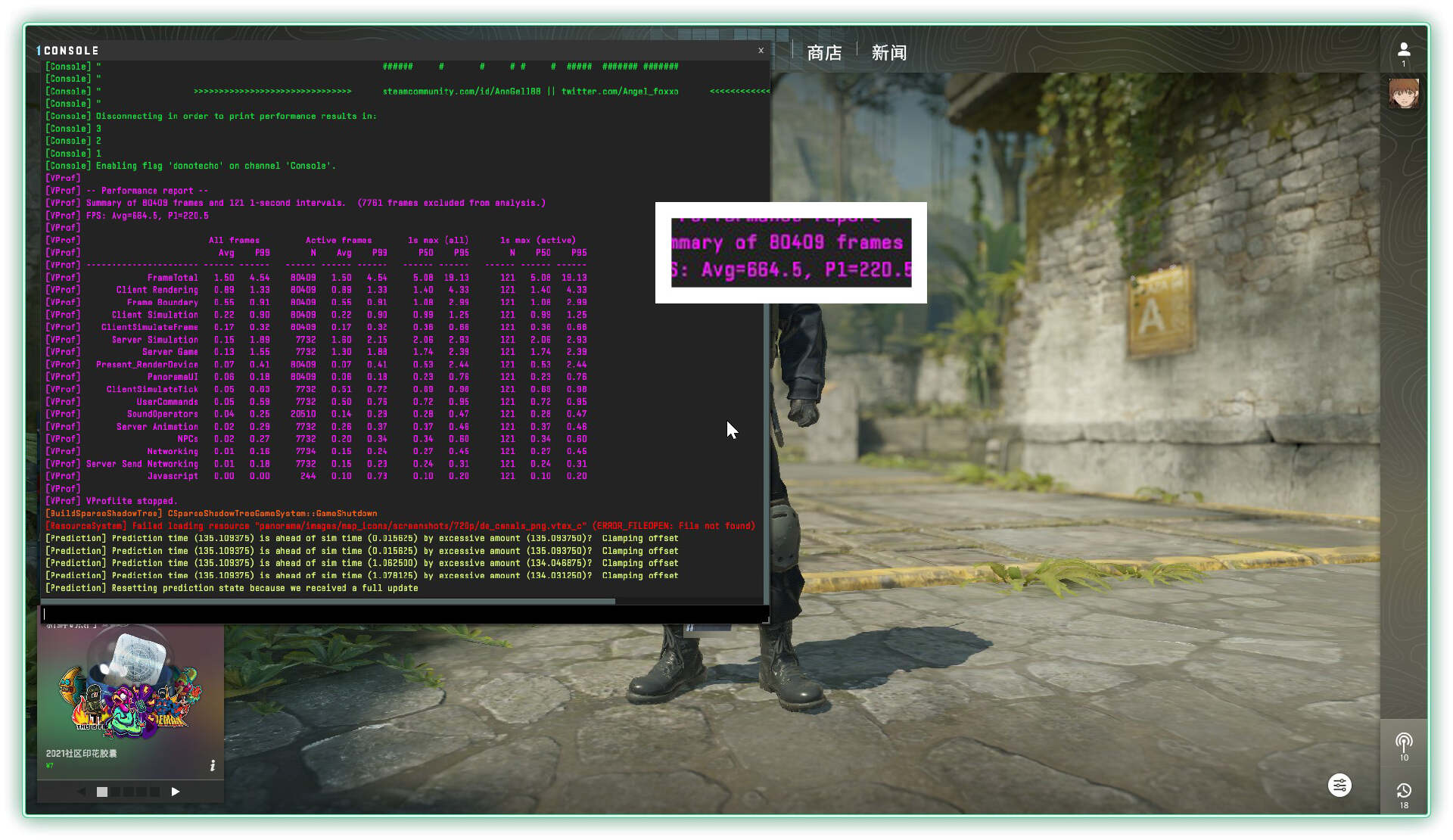

▼最后来看看最吃单核性能的 《CS2》，在 1080P 分辨率低画质下，平均帧来到了 664.5FPS，P1 也超过了 220FPS。

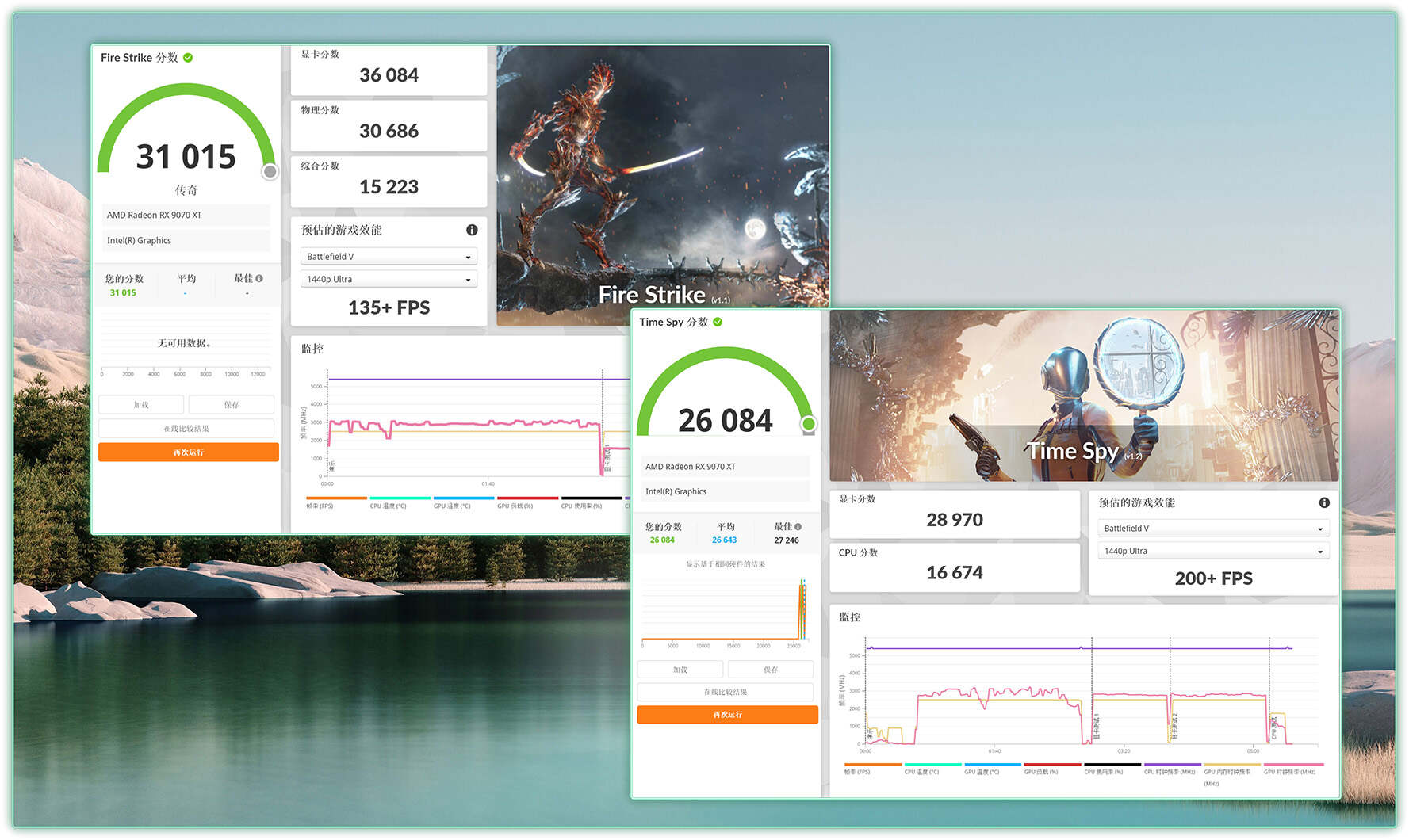

▼最后放上3D mark 几种模组的跑分图，方便大家有个直观印象

以 DX11 为基准的 Firestrike 总分31015，显卡得分 36084、物理得分 30686、综合分数 15223.以 DX12 为基准的 Time Spy 总分 26084，显卡得分 28970、CPU 得分 16674

2026 年高性能装机的“最优解”

英特尔这次的 Ultra 7 270K Plus 上确实展现了极大的诚意，不到 285K 一半的售价，却换来了足以对标甚至反超旗舰的多线程性能，堪称本代“下克上”的典范。极佳的能耗表现不仅降低了整机的散热门槛，也让玩家有更多余力去追求周边外设的极致。比如将节约下来的资金投入到微星 MEG Z890 ACE（战神）中，利用其 24+2+1+1 相的暴力供电与万兆双雷电的高阶扩展，能让整机从颜值到生产力属性都瞬间拉满，是一套各方面都毫无短板的准旗舰毕业套装。
