文章由觐嘉科学仪器(上海)有限公司提供

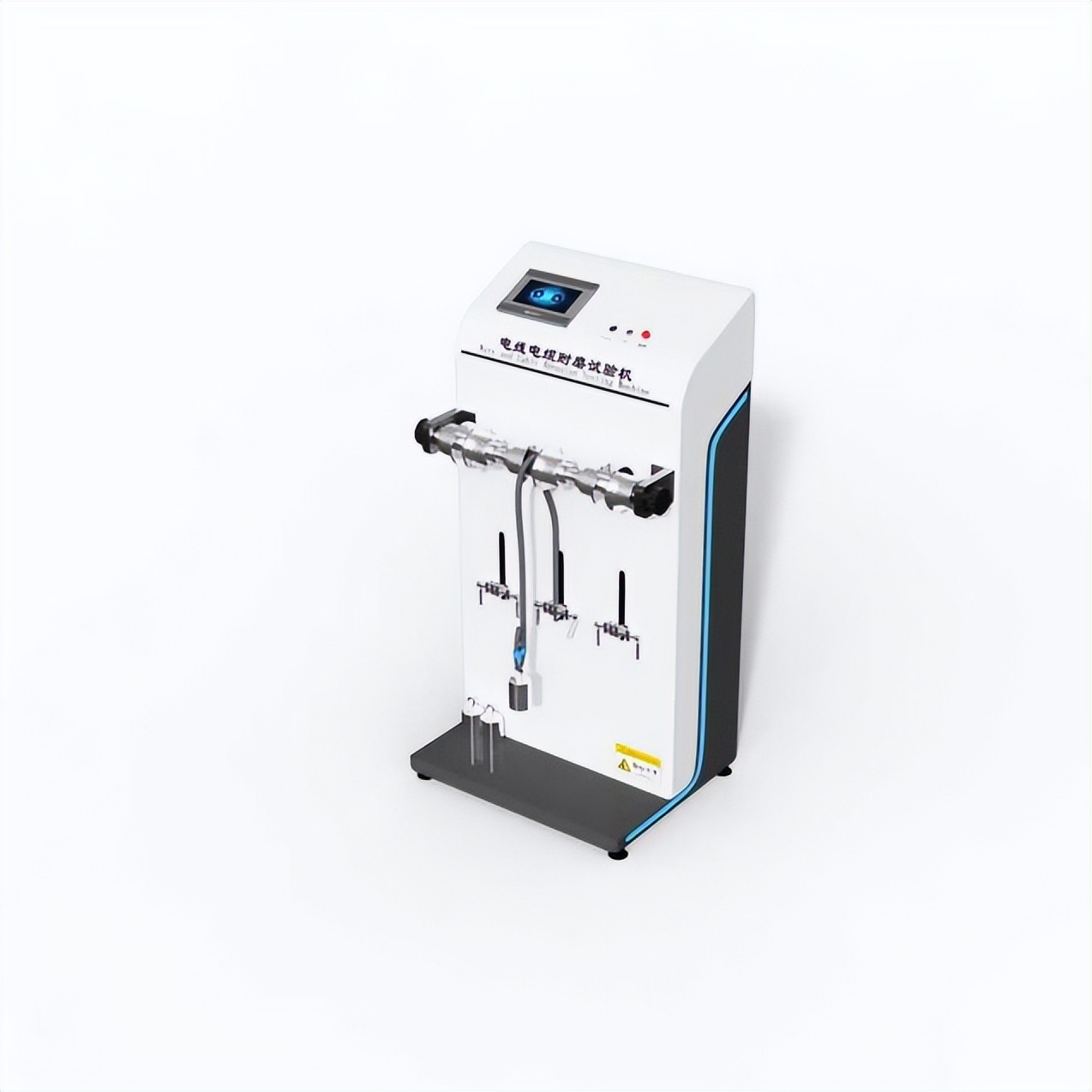

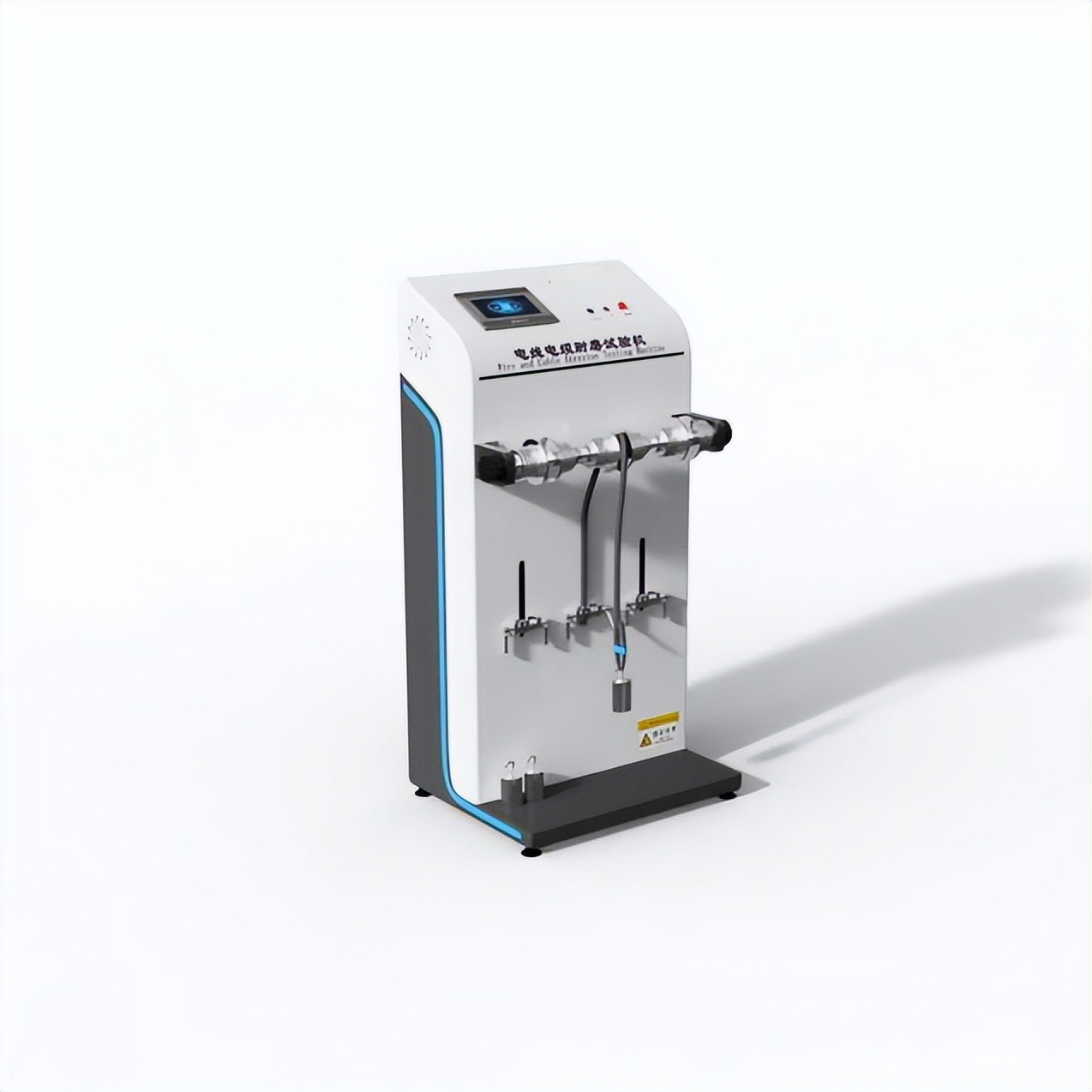

橡皮绝缘电缆耐磨试验机是用于检测额定电压450V/750V及以下橡皮绝缘电缆耐磨性能的专业设备，其设计、生产、检验等环节均严格遵循GB5013.1、GB5013.2-97等国内外标准，具备结构合理、操作简单、控制精准等特点，广泛应用于电线电缆制造商、科研单位及第三方实验室。以下从核心功能、技术参数、执行标准、典型应用及配置清单五个方面展开介绍：

一、核心功能

耐磨性能测试

通过模拟实际使用中的摩擦、刮磨等工况，评估电缆外护套、绝缘层的耐磨强度。例如，采用砂轮或砝码对电缆表面进行往复摩擦，检测外护套的耐磨性；或通过刮针以固定频率刮磨绝缘表面，测量耐磨耗值。

典型测试场景：在往复运动1000次（单向运动2000次）期间，确保导体不发生断路、导体间不短路，且电缆与滑轮（试验设备）之间无短路。

动态抗疲劳测试

通过反复弯曲电缆（如绕固定轮旋转），评估其在动态使用中的抗疲劳性能。例如，GB5013标准要求试样在直径40mm的轮上绕两圈，固定后施加500g重物，以40次/分钟速度运动，检测是否断裂或磨损。

标识耐久性测试

针对电缆表面印刷标识的耐磨性，通过酒精、橡皮等介质摩擦，检测印字是否脱落。例如，UL-1581标准要求以113g荷重、160mm行程摩擦印字表面，评估其耐久性。

二、技术参数

控制系统：PLC控制，操作界面为彩色7寸触摸屏，支持中英文切换。

试验工位：多为3工位，可独立控制每个工位的操作。

固定轴直径：标配φ40±0.3mm，可选配45mm、50mm。

试验速率：单程40±1次/分，速度范围3-60次/分可调（数字显示当前试验次数）。

试验行程：0.1m上下运动，行程范围100mm内可任意设定。

砝码配置：500g±5g砝码三个，部分机型提供340g砝码选项。

电源与功率：220V 50HZ，总功率200W。

数据记录：内置微型打印机即时输出结果，支持USB/RS485接口连接计算机软件实时分析数据。

设备尺寸与重量：体积约85×60×120cm，重量55Kg。

三、执行标准

设备符合以下国内外标准：

GB5013.1、GB5013.2：中国国家标准，规范橡皮绝缘电缆的耐磨试验要求。

UL-1581、UL-62：美国安全标准，涉及电缆的耐磨与耐刮磨性能。

JIS-C-3005：日本工业标准，规定砂轮摩擦试验的具体参数（如砂轮以60r/min旋转，施加5-7kg荷重）。

ISO6722、GBT25085：国际及中国标准，涵盖电缆耐磨测试的通用要求。

四、典型应用

产品检测：检测橡皮绝缘电缆、架空绝缘电缆、汽车线束等产品的耐磨等级。

质量认证：第三方实验室通过耐磨试验验证电缆是否符合国际/国内标准（如GB、UL、JIS）。

材料研发：测试新型护套材料（如TPU、TPE）的耐磨性，为材料选型提供数据支持。

动态性能评估：评估柔性电缆、机器人线缆等需频繁弯曲场景下的抗疲劳性能。

五、配置清单

设备通常包含以下附件：

主机1台

测试软件1套

说明书、合格证、保修卡、签收单各1份

铭牌1块

电源线1根

扳手1套

宣传册若干
