WT516P6_DG 离线语线脱机烧录器接线方式

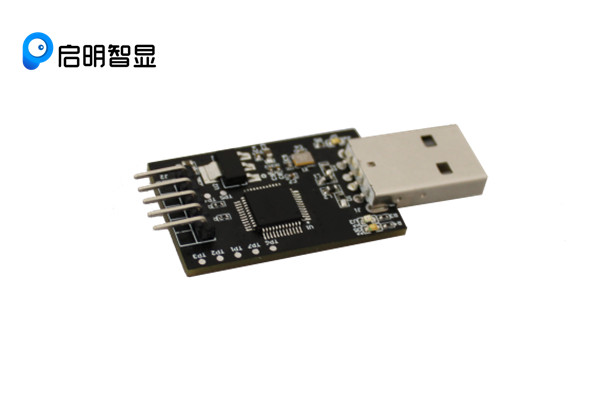

一、准备工具WT516P6_DG_V1.0 烧录器
2502 离线语音模块
扬声器
麦克风

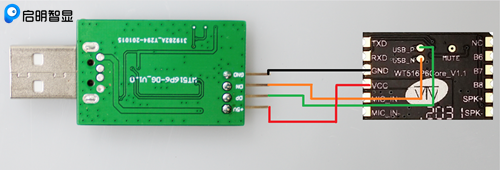

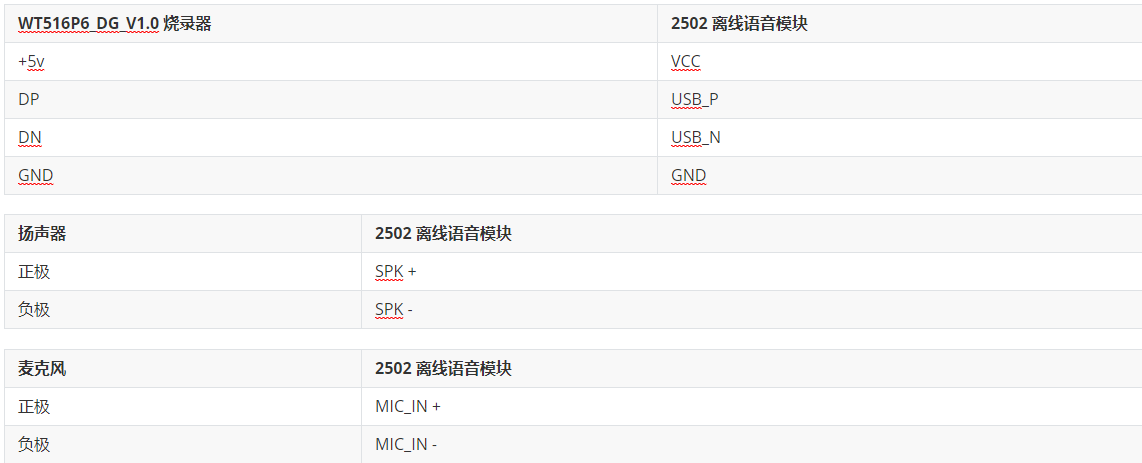

二、接线方式
打开US516P6_Tool_V1.0_20200514 ,双击Unisound Assistant_V1.2.1.exe
硬件连接，将升级狗和电脑连接起来。
打开上位机工具 Unisound Assistant，选择芯片型号US516P6，模式选择M2。
单击上位机工具Unisound Assistant上的【烧录下载】按钮即可下载。
等待升级狗的绿灯闪烁，会显示版本号。
3.2 将Code下载到升级狗中硬件连接，将升级狗和电脑连接起来。
打开上位机工具 Unisound Assistant，选择芯片型号US516P6，模式选择M2，加载代码 uni_app_release.bin，CRC 选择4KB。
单击上位机工具Unisound Assistant上的【升级下载】按钮即可下载。
等待升级狗的绿灯常量（初始化OK），会显示版本号。
3.3 连接上线路，脱机向离线语音模块烧录程序3.3.1 连接线路3.3.2 给升级狗供电，按下重启按键，等待程序烧录升级狗工作状态说明：正在下载，绿灯闪烁；下载成功，绿灯常亮，下载失败，红灯常亮。
