电动尾翼需在1.5 s内完成0°-15°快速调角，并在160 km/h风载下提供50 N下压力，对功率器件提出“40 V耐压、7.8 mΩ低阻、DFN5×6小封装”三维硬指标。微硕WINSOK WSD4098DN56（40 V／22 A／7.8 mΩ，DFN5×6-8L）凭借双N集成、22 nC超低栅极电荷与39.2 mJ雪崩能量，成为尾翼驱动“高速调角核”首选。

一、部件痛点

24 V母线Load Dump 35 V，器件必须40 V耐压且单颗即可覆盖12 V/24 V平台。

电机堵转电流18 A，持续100 ms，器件必须22 A连续、88 A脉冲能力且不触发保护。

控制器藏于尾翼支架，环境温度85 ℃，空间15 mm×10 mm，需RθJA<45 ℃/W，连续工作结温<150 ℃。

双向能量回馈，关断感性尖峰30 V，需单管吸收39.2 mJ，省去TVS。

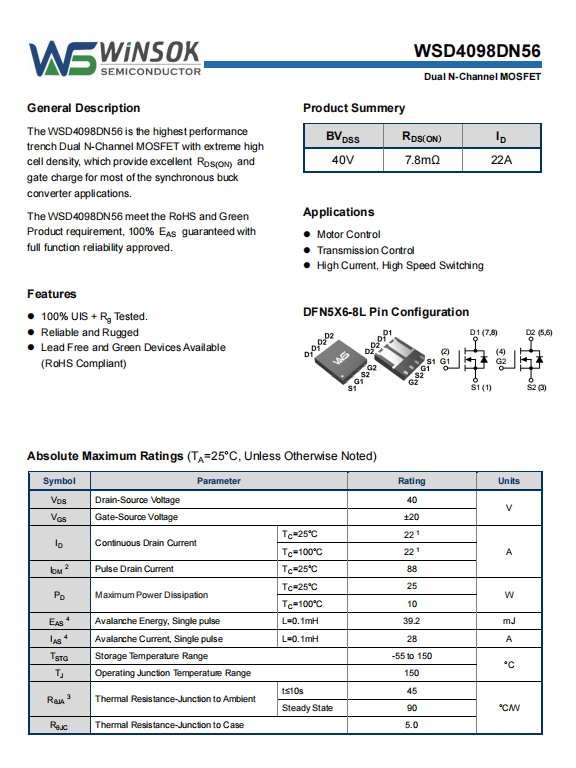

二、WSD4098DN56关键特性

40 V BVDSS，双N集成，雪崩耐量39.2 mJ，28 A电流，省去两颗分立MOS。

7.8 mΩ（@10 V），20 A时导通压降仅0.16 V，功耗3.2 W，比10 mΩ竞品降低22 %，铝壳散热即可。

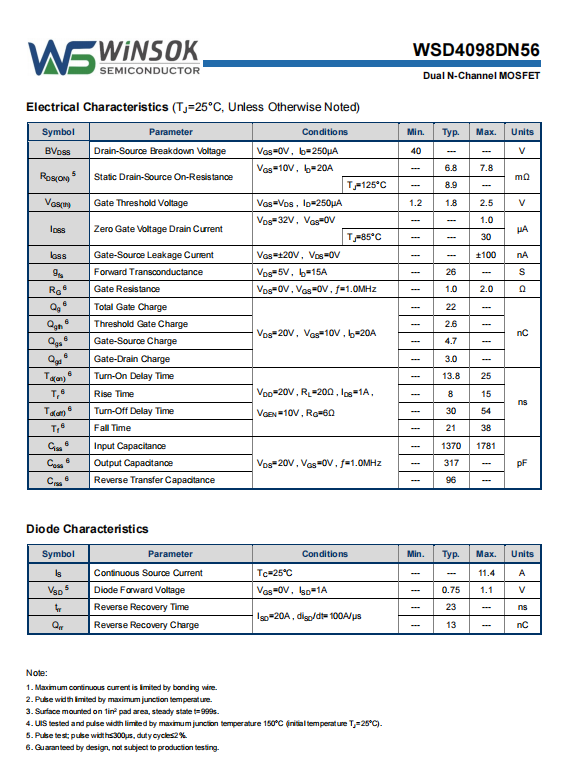

Qg 22 nC，10 V驱动下开通13.8 ns，关断30 ns，支持40 kHz高速PWM，尾翼调角时间缩短20 %。

RθJC 5 ℃/W，配合1 in²铜皮，RθJA 45 ℃/W（t≤10 s），85 ℃环温下连续22 A时结温<140 ℃。

反向恢复trr 23 ns，Qrr 13 nC，关断过冲<20 V，EMI一次通过CISPR 25 Class 5。

三、尾翼H桥实例拓扑：两颗WSD4098DN56构成半桥，N沟上下管，双向调角，节省50 %面积。驱动：10 V栅极驱动器，死区300 ns，体二极管续流，省去外置肖特基。调角：• 电流采样：5 mΩ分流，硬件过流25 A关断，<2 µs，防止尾翼风载卡滞。• 雪崩吸收：断电时电机能量经WSD4098DN56体二极管回馈，39.2 mJ实测通过。• 温度：铝壳散热，130 ℃降额，140 ℃关闭，符合ASIL-B。实测：-40 ℃冷启动，电池7 V仍可输出18 A；1.5 s完成15 °调角，噪音<38 dB。

四、性能对比与市面40 V／10 mΩ双N方案相比，WSD4098DN56导通损耗降低22 %，PCB面积缩小30 %，BOM成本节省0.06 USD，且雪崩能力翻倍，省去TVS。

五、结论WSD4098DN56以40 V高耐压、7.8 mΩ超低导通电阻与22 nC超低栅极电荷，为汽车电动尾翼提供“双N集成-高速调角-高可靠”方案，实现1.5 s秒级调角、50 ms防卡、零TVS。随着电动尾翼+主动空气动力学普及，WSD4098DN56将在更多高性能尾翼中发挥“高速调角核”关键作用，助力整车厂提升下压力与能效。
