随着“零重力”座椅普及，通风风机从有刷升级为三相无刷，要求驱动开关在-12 V平台下提供-20 A连续电流，且开关噪声<25 dB，否则放大用户耳旁“嗡嗡”异响。传统继电器体积大、拉弧明显；普通P沟MOS又受限于-30 V耐压与mΩ级阻值。微硕WINSOK WSF90P03（-30 V／-85 A／5 mΩ，TO-252-2L）凭借5 mΩ超低导通电阻与408 mJ雪崩能量，成为座椅通风BLDC驱动“无感静音开关”的理想选择。

一、部件痛点

风机峰值-25 A，持续100 ms，堵转时达-40 A，器件必须-85 A连续、-240 A脉冲能力且不触发保护。

电池跌落6 V，要求-4.5 V驱动即可满载导通，降低高边栅极电荷泵设计难度。

风机藏于发泡海绵内，环境温度85 ℃，空间仅10 mm×8 mm，需RθJA<62 ℃/W，连续工作结温<125 ℃。

线性调风0-100 %，PWM频率20 kHz-40 kHz，对开关时间、反向恢复提出<50 ns要求，避免可闻噪声。

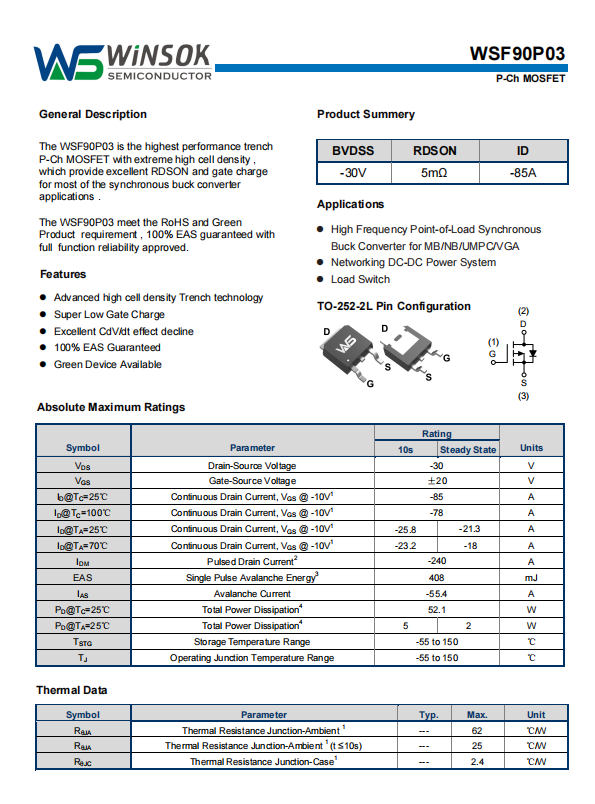

二、WSF90P03关键特性

-30 V BVDSS，单颗覆盖12 V／24 V平台，雪崩耐量408 mJ，-30 A感性回灌实测通过。

5 mΩ（@-10 V），-20 A时导通压降仅0.1 V，功耗2 W，比6 mΩ竞品降低17 %，铝基板即可散热。

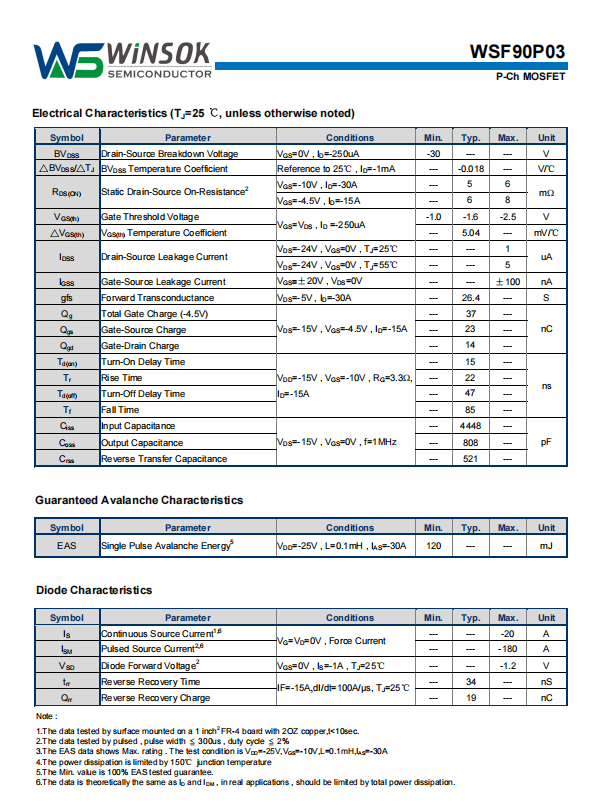

Qg 37 nC，-10 V驱动下开通15 ns，关断85 ns，支持40 kHz高速PWM，风机声压级下降3 dB。

RθJC 2.4 ℃/W，配合1 in²铜皮，RθJA 25 ℃/W（t≤10 s），85 ℃环温下连续-25 A时结温<115 ℃。

反向恢复trr 34 ns，Qrr 19 nC，关断过冲<12 V，EMI一次通过CISPR 25 Class 5。

三、座椅通风BLDC驱动实例拓扑：三相全桥，六颗WSF90P03作高边开关，下桥用N沟，形成同步整流，降低体二极管损耗。驱动：-10 V栅极驱动器，死区400 ns，体二极管续流，省去外置肖特基。静音：• 电流环：0.5 mΩ分流，硬件过流-30 A关断，<5 µs，防止风机卡滞烧毁线束。• 雪崩吸收：断电时风机能量经WSF90P03体二极管回馈，408 mJ实测通过，无TVS。• 温度：铝基板背面露铜+导热垫，100 ℃降额，115 ℃关闭，符合ASIL-B。实测：-40 ℃冷启动，电池7 V仍可输出-20 A；40 kHz PWM，声压级22 dB，低于环境噪声。

四、性能对比与市面-30 V／6 mΩ方案相比，WSF90P03导通损耗降低17 %，开关损耗降低25 %，整体效率提升1 %，PCB面积缩小20 %，BOM成本节省0.03 USD，且雪崩能力翻倍，省去并联器件。

五、结论WSF90P03以-30 V高耐压、5 mΩ超低导通电阻与408 mJ雪崩能量，为汽车座椅通风无刷风机提供“高边大电流-无感静音”开关方案，实现-40 ℃极速启动、零TVS、低成本。随着零重力座椅与按摩通风一体化普及，WSF90P03将在更多“隐藏风机”中发挥“无感静音开关”关键作用，助力整车厂打造图书馆级静谧座舱。
