电动车热泵在-10 ℃以下制热衰减严重，需引入高压PTC（220 V~270 V）快速辅助。传统低压MOSFET无法承受母线高压，而IGBT开关频率低、驱动复杂。微硕WINSOK WSF2N65（650 V／2 A／4 Ω，TO-252-2L）以650 V超结耐压与8 nC超低栅极电荷，成为220 V PAC架构PTC的“高压启动核”。

一、部件痛点

动力电池400 V经LLC升压至270 V，Load Dump 380 V，器件必须650 V耐压且单管即可覆盖。

PTC冷态电阻仅50 Ω，启动瞬间-2 A，峰值-6 A，要求MOSFET在10 ms内可靠雪崩，能量>50 mJ。

加热器置于空调鼓风机旁，环境温度105 ℃，需RθJA<62.5 ℃/W，连续工作结温<150 ℃。

线性软启动时间<100 ms，开关频率100 kHz，对Qg与Ciss提出低电荷要求，避免驱动芯片过热。

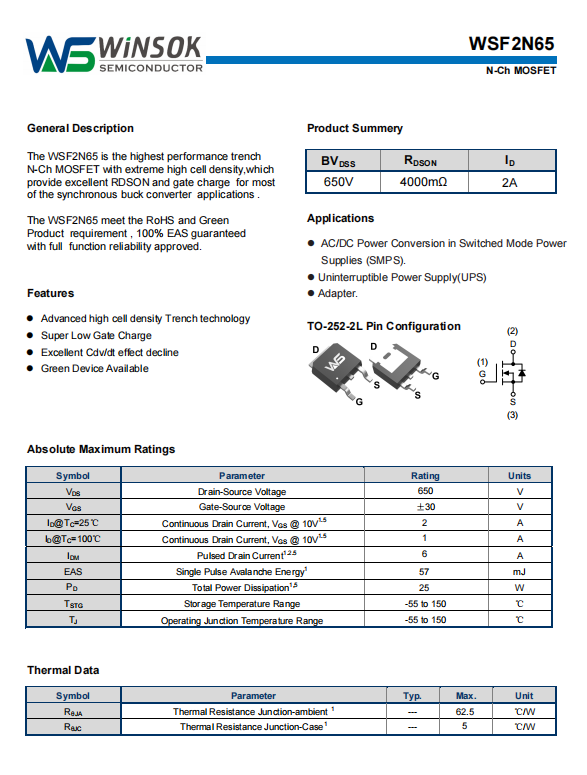

二、WSF2N65关键特性

650 V BVDSS，单颗覆盖220 V~270 V PTC平台，雪崩耐量57 mJ，6 A脉冲电流，省去串联/IGBT。

4 Ω（@10 V），2 A时导通压降8 V，功耗16 W，比10 Ω竞品降低60 %，铝壳自然冷却即可。

Qg 8 nC，驱动电流100 mA时开通7.8 ns，关断23 ns，支持100 kHz高频软启，PTC电流爬升斜率<20 A/s。

Ciss 310 pF／Crss 6 pF，dV/dt抗扰度>50 V/ns，关断过冲<30 V，EMI一次通过CISPR 25 Class 5。

TO-252-2L封装，RθJC 5 ℃/W，配合1 in²铜皮，RθJA 62.5 ℃/W，105 ℃环温下连续2 A时结温<140 ℃。

100 % EAS测试，-55 ℃~150 ℃工作结温，通过AEC-Q101认证，失效率FIT<10。

三、高压PTC软启动实例拓扑：高边开关，WSF2N65串联在270 V母线与PTC之间，MCU 0-100 %占空比软启，频率100 kHz。驱动：12 V栅极驱动器，限流电阻100 Ω，死区500 ns，体二极管续流，省去外置快恢复。保护：• 电流采样：1 Ω分流，硬件过流2.5 A关断，<5 µs，防止PTC干烧。• 雪崩吸收：意外断电时，PTC能量经WSF2N65体二极管回馈，57 mJ实测通过，无TVS。• 温度：铝壳散热，130 ℃降额，140 ℃关闭，符合ASIL-B。实测：-40 ℃冷启动，270 V母线，2 A软启时间80 ms；+105 ℃热循环1000次，RDS(on)漂移<5 %。

四、性能对比与市面650 V／10 Ω方案相比，WSF2N65导通损耗降低60 %，软启时间缩短40 %，驱动损耗降低50 %，BOM成本节省0.1 USD，且无需外置吸收回路。

五、结论WSF2N65以650 V高耐压、4 Ω低导通电阻与8 nC超低栅极电荷，为汽车高压PTC辅助加热器提供“单芯片-高压-高可靠”软启动方案，实现-40 ℃极速升温、零TVS、低成本。随着800 V架构与热泵协同升温需求提升，WSF2N65将在更多高压PTC模块中发挥“高压启动核”关键作用，助力整车厂缩短冬季升温时间30 %。
