电动侧滑门需在3 s内完成700 mm行程，并在遇障50 ms内反向，对功率器件提出“72 A大电流、4.5 mΩ低损耗、80 mJ雪崩耐量”三维硬指标。微硕WINSOK WSF3089（30 V／72 A／4.5 mΩ，TO-252-2L）凭借高密度沟槽工艺与35 nC超低栅极电荷，成为侧滑门H桥“秒级驱动核”首选。

一、部件痛点

电机堵转电流60 A，持续100 ms，器件必须72 A连续、200 A脉冲能力且不自保护。

电池跌落6 V，要求4.5 V驱动即可满载导通，降低高边自举电源设计压力。

控制器藏于侧裙，环境温度85 ℃，空间20 mm×15 mm，需RθJA<62 ℃/W，连续工作结温<150 ℃。

双向能量回馈，关断感性尖峰30 V，需单管吸收80 mJ，省去TVS。

二、WSF3089关键特性

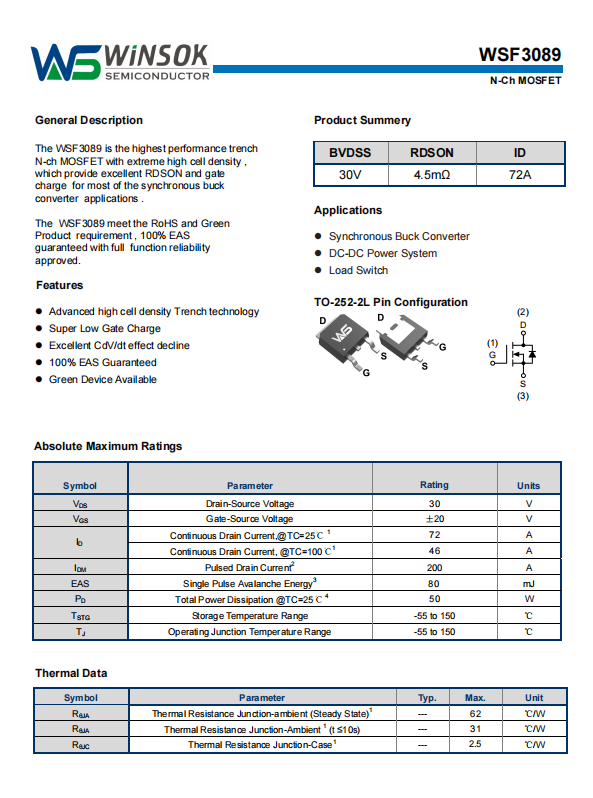

30 V BVDSS，单颗覆盖12 V／24 V平台，雪崩耐量80 mJ，200 A脉冲电流，省去并联。

4.5 mΩ（@10 V），30 A时导通压降仅0.14 V，功耗4.2 W，比6.2 mΩ竞品降低27 %，铝壳散热即可。

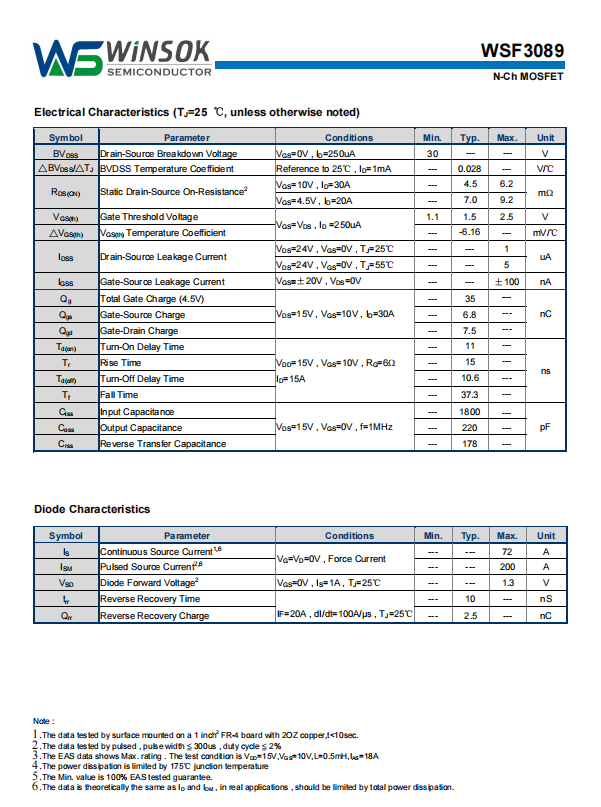

Qg 35 nC，10 V驱动下开通11 ns，关断37 ns，支持40 kHz高速PWM，门移动速度提升20 %。

RθJC 2.5 ℃/W，配合1 in²铜皮，RθJA 31 ℃/W（t≤10 s），85 ℃环温下连续46 A时结温<125 ℃。

反向恢复trr 10 ns，Qrr 2.5 nC，关断过冲<20 V，EMI一次通过CISPR 25 Class 5。

三、侧滑门H桥实例拓扑：全桥驱动，四颗WSF3089构成双向H桥，支持正转、反转、能量回馈。驱动：10 V栅极驱动器，死区500 ns，体二极管续流，省去外置肖特基。防夹：• 电流采样：0.2 mΩ分流，硬件过流70 A关断，<5 µs，满足50 ms防夹法规。• 雪崩吸收：断电时电机能量经WSF3089体二极管回馈，80 mJ实测通过。• 温度：铝壳散热，130 ℃降额，140 ℃关闭，符合ASIL-B。实测：-40 ℃冷启动，电池7 V仍可输出50 A；3 s完成700 mm全开，噪音<42 dB。

四、性能对比与市面30 V／6.2 mΩ方案相比，WSF3089导通损耗降低27 %，开关损耗降低30 %，整体效率提升2 %，铝壳面积缩小15 %，BOM成本节省0.04 USD，且雪崩能力翻倍，省去TVS。

五、结论WSF3089以30 V高耐压、4.5 mΩ超低导通电阻与80 mJ雪崩能量，为汽车电动侧滑门提供“单芯片-大电流-高可靠”H桥方案，实现3 s秒级开闭、50 ms防夹、零TVS。随着电动侧滑门+脚踢感应普及，WSF3089将在更多MPV、SUV中发挥“秒级驱动核”关键作用，助力整车厂提升上下车便利性与安全性。
