在涂装车间里，喷涂机器人以其高效、稳定的特点，已成为现代工业涂装的核心装备。然而，即使是最高端的机器人，若轨迹规划不当，依然会面临两大顽疾——“死角”覆盖不足与“过喷”导致的漆料浪费。这不仅影响产品外观质量，更直接推高了生产成本。如何通过精准的轨迹规划，实现涂层均匀、无死角、高效率的完美喷涂？今天，我们就从技术细节入手，一探究竟。

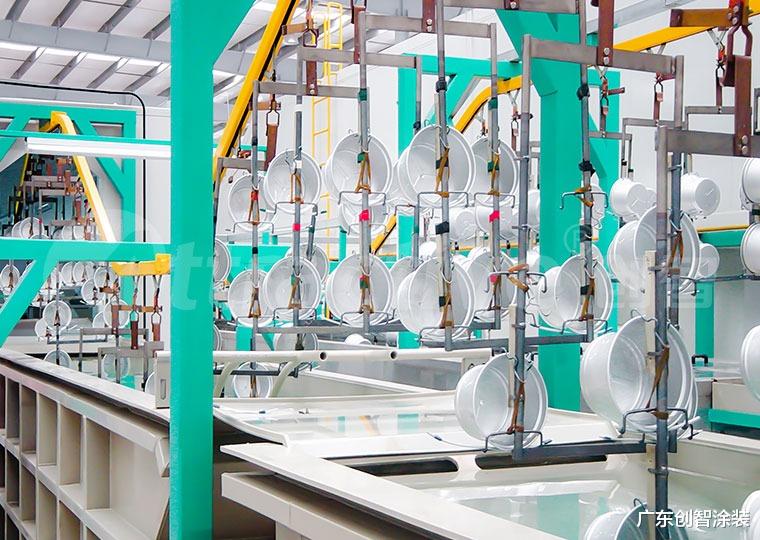

自动涂装生产线

一、轨迹规划的核心：从“机械路径”到“智能涂层”

传统喷涂机器人的轨迹多依赖于示教再现或简单图形编程，路径固定，难以适应复杂曲面或多变工件。而现代轨迹规划的核心，是将喷涂过程从“机械路径”提升为“智能涂层”控制。这需要综合考量工件几何形状、漆料特性、雾化参数以及机器人动力学限制，实现涂层厚度的精准分布。

关键技术细节：

1、曲面参数化与路径生成

对于复杂曲面（如汽车门板、家电外壳），首先需进行曲面三角网格化处理，生成密集点云数据。随后，基于等距偏置算法生成喷涂路径。这里的难点在于，如何保证路径间距（Step-over）与喷涂扇幅的匹配。间距过大，会出现漏喷死角；间距过小，则导致重叠区域过厚、漆料浪费。

优化方案：采用自适应步长算法，根据曲面曲率动态调整路径间距。在高曲率区域（如棱边、拐角）自动加密路径点，在平坦区域适当放宽间距，实现全覆盖与高效率的平衡。

2、喷枪姿态与速度协同

喷枪的姿态（TCP姿态）并非一成不变。在曲面喷涂中，保持枪嘴与曲面法向一致是保证漆膜均匀的关键。同时，机器人移动速度需与出漆量动态匹配，遵循“恒定沉积率”原则。

优化方案：引入速度-流量耦合控制模型。通过实时计算曲面曲率变化，动态调整机器人各关节运动速度，并同步调节齿轮泵转速，确保单位面积内的漆料沉积量一致。尤其在凸角或凹槽处，提前预判姿态角度，避免斜喷造成的“阴影效应”或过喷。

喷涂设备供应商

二、动态优化：破解“死角”与“过喷”的智能算法

“死角”多出现在工件内腔、深孔或复杂交角处，而“过喷”则常见于边缘、棱线。要解决这两大问题，静态路径规划已力不从心，必须引入动态优化算法。

1、死角覆盖：多视角轨迹规划

对于单一视角无法覆盖的区域，可采用多视角喷涂策略。通过工件3D模型，自动识别死角区域，并规划机器人的多个喷涂站位，实现无盲区覆盖。

技术细节：基于视锥体碰撞检测算法，识别出单个站位下的不可见曲面，再通过图优化算法，计算最少站位数的全覆盖路径，并平滑过渡各站位轨迹，减少节拍时间损失。

2、过喷抑制：边界精准控制与漆雾回收

过喷的本质是喷涂扇幅超出了工件边界。通过精准的轨迹边界控制，可大幅减少漆料逸散。

技术细节：

基于点云的反向偏置算法：将工件点云向外偏置一定距离（偏置量=扇幅半径），生成“禁喷区”。机器人在接近边界时，自动减小扇幅或关闭旋杯，实现“开-关-开”的精准边界控制。

模型预测控制（MPC）：在边缘跟踪时，MPC算法提前预测未来数秒的路径曲率，提前调整速度与出漆量，避免因机器人惯性导致的边缘过喷。

3、深度学习辅助轨迹优化

当前最前沿的技术，是利用深度学习对大量喷涂实验数据（轨迹-膜厚分布数据）进行训练，构建“轨迹-涂层”映射模型。该模型可快速预测任意轨迹下的涂层厚度分布，并反向优化轨迹参数。

应用示例：针对某类复杂工件，系统可自动生成数十种轨迹方案，通过神经网络快速模拟喷涂效果，选择厚度均匀性最高、漆料损耗最低的方案输出执行。

三、工艺数据库：让轨迹规划“有据可依”

再智能的算法，也离不开扎实的工艺数据支撑。一个成熟的喷涂系统，内置的工艺参数库至关重要。它将不同涂料（高固、水性、UV漆）的雾化特性、干燥时间、流平性与轨迹参数（速度、流量、扇幅、靶距）进行关联，形成上千种工艺组合的数据库。

工程师价值：工艺工程师可根据现场工况，从数据库快速调用基准参数，并微调优化。系统会自动记录每一次优化的轨迹与结果，形成车间的“私有工艺知识库”，持续迭代，越用越智能。

喷涂机器人厂家

四、未来已来：自适应喷涂与全链路协同

当前的轨迹规划，正朝着“感知-决策-执行”一体化的自适应喷涂演进。通过3D视觉实时扫描工件，生成点云模型，自动规划轨迹；在喷涂过程中，通过膜厚传感器在线监测，实时反馈调整机器人速度或出漆量，形成闭环控制。

未来的涂装线，将是机器人轨迹规划、涂料特性、环境参数全链路协同的智能系统。轨迹规划不再是一个孤立的环节，而是连接产品设计、涂料选型、生产节拍的智能枢纽。

喷涂机器人的轨迹规划，是一门融合了机器人学、流体动力学、计算机图形学与材料工艺的深度技术。告别“死角”与“过喷”，没有一劳永逸的改造，只有持续的精进与优化。通过精准的算法、动态的优化与深厚的工艺数据，我们完全能够让每一台机器人喷出更均匀、更完美、更节约的涂层。
