电路图看不懂？六大核心模块助你秒变高手，拒绝死记硬背。

昨天在家修了个老台灯，发现换个灯泡都要看半天内部线路。其实电子工程师早就把电路分成了六大模块，掌握了就不用对着图纸抓瞎。我就把这六大块理清楚了，分享给大家。

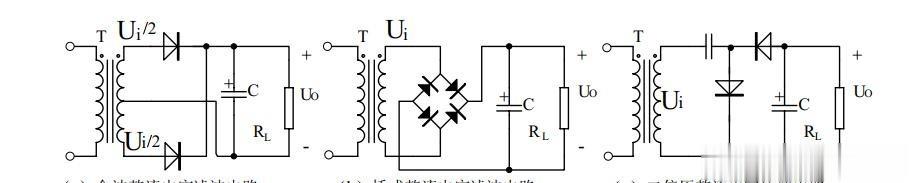

第一块是电源部分。就是给电器供电的那根线转化电流的地方。比如手机充电器里面，有交流电变成直流电的整流桥，还有稳压芯片保持电流稳定。有些电路会加保险丝保护，防止电压太高烧坏设备。看图纸时先找电源模块，看清楚输入输出接哪里就行。

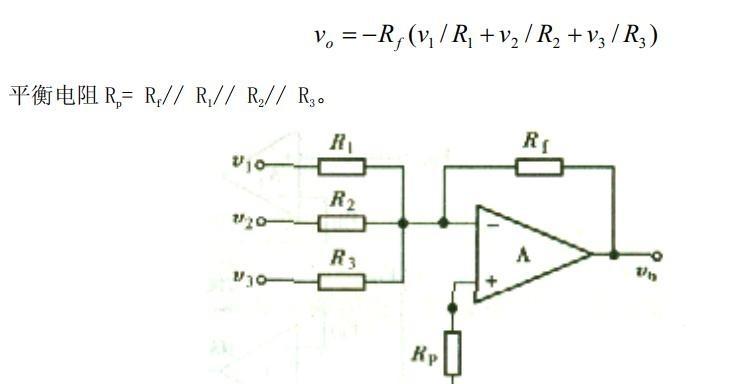

第二是放大信号模块。用运放元件把微弱信号放大，比如收音机里声音小的时候要调大音量，那里面就有运放。图纸上三角符号是运放，旁边电阻电容决定放大倍数。这种模块常和传感器连在一起用。

第三块是信号来源模块。像遥控器里的红外发射管，需要有个振荡电路生成特定频率的电信号。有些电路会用555芯片造脉冲波，或者晶振定频率。搞懂这部分就能看出电路发什么信号去哪了。

第四部分是处理信号模块。包括过滤杂音的电容电阻组合，把模拟信号转成数字的模数转换芯片。比如扫地机器人摄像头里的降噪电路就在这里，滤掉干扰让信号更干净。

第五大块是传感器模块。热敏电阻测温度，光敏电阻测光线，这些物理量先转成电信号，再传给后面的电路处理。家用空调里的湿度感应就是靠这个模块。

最后是输出模块。比如LED屏显示数据，电机转动等等。要看清接口信号怎么控制执行部件。像冰箱显示屏，背后的驱动电路把信号转成文字出来。

之前修台灯时发现它忽明忽暗，顺着电源模块排查，发现整流桥电容老化。换掉后灯就正常了。要是不懂模块划分，可能得把整张图纸挨个元件测。

现在买个带遥控的电风扇，先看图纸分哪几块，电源供电模块、红外接收模块、电机控制模块。遇到问题按模块排除，比乱拆快多了。

上周同事家的微波炉坏了，用这个方法找原因。电源没问题，传感器模块也不见异常，最后发现是驱动电机的模块里电感烧了。要是没分块排查，能找一天也找不到。

超市的自助结账机出故障，工程师直接拆外壳看模块连接。电源那块正常，扫描模块没问题，支付模块通讯断了，重新插线就修好了。学好分块看电路确实省时间。

小区物业换智能门禁，电工师傅说以前图纸复杂得看不懂。现在按六大模块梳理，电源给显示屏供电，传感器识别卡信息，信号处理模块加密数据，最后发控制信号开门。结构清晰很多。

其实这六大模块就像搭积木，每个模块各司其职。只要认准符号和接线方式，慢慢拆开看，图纸也就没那么吓人了。修个家电或者做小项目，按照模块一步步查，总能找到问题所在。
