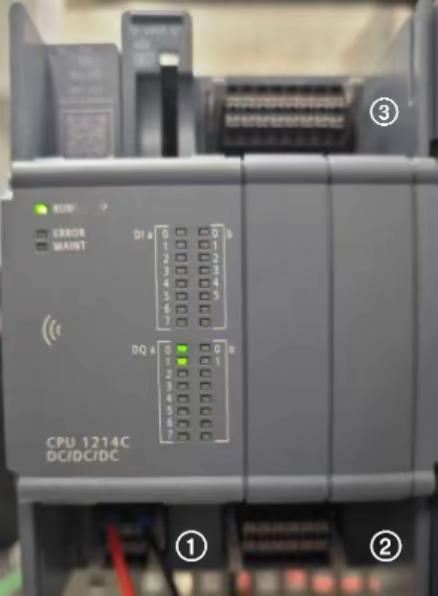

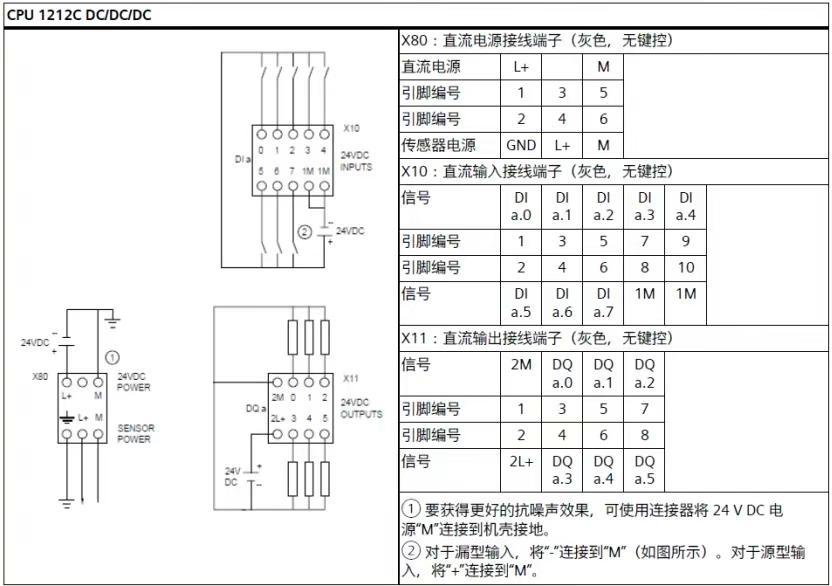

本章节介绍 S7-1200 G2 CPU 的接线方法S7-1200 G2 CPU 接线接线操作视频可访问：链接1. S7-1200 G2 端子块S7-1200 G2 CPU 将上下盖板拆下后，可以看到接线端子块。拆下下盖板后，有两个端子块可接线· ① 是 X80 端子：CPU 供电和传感器电源；根据 CPU 型号不通，选择 AC 或 DC 供电；· ② 是 X11 端子：DQ 输出端子；根据 CPU 型号不同，输出可是晶体管或者继电器类型。拆下上盖板后，有一个端子块· ③ 是 X10 端子：DI 输入端子。2. S7-1200 G2 各 CPU 接线1212C DC/DC/DC 接线
