📌先搞懂：光刻胶到底是什么？
光刻胶（光致抗蚀剂），是对特定波长光/辐射敏感的有机高分子材料，被誉为半导体制造的“纳米画笔”，核心作用是实现芯片图形转移，没有它，就造不出任何芯片！
🔧核心组成（4大成分，缺一不可）
✅感光树脂（10-20%）：主体骨架，决定光刻胶的耐刻蚀性和黏附性，是核心基础
✅光敏剂（1-5%）：感光核心，吸收光能产生活性物质，触发后续反应
✅溶剂（70-80%）：调节黏度，让光刻胶能均匀涂在晶圆上
✅助剂（少量）：优化性能，提升分辨率和稳定性

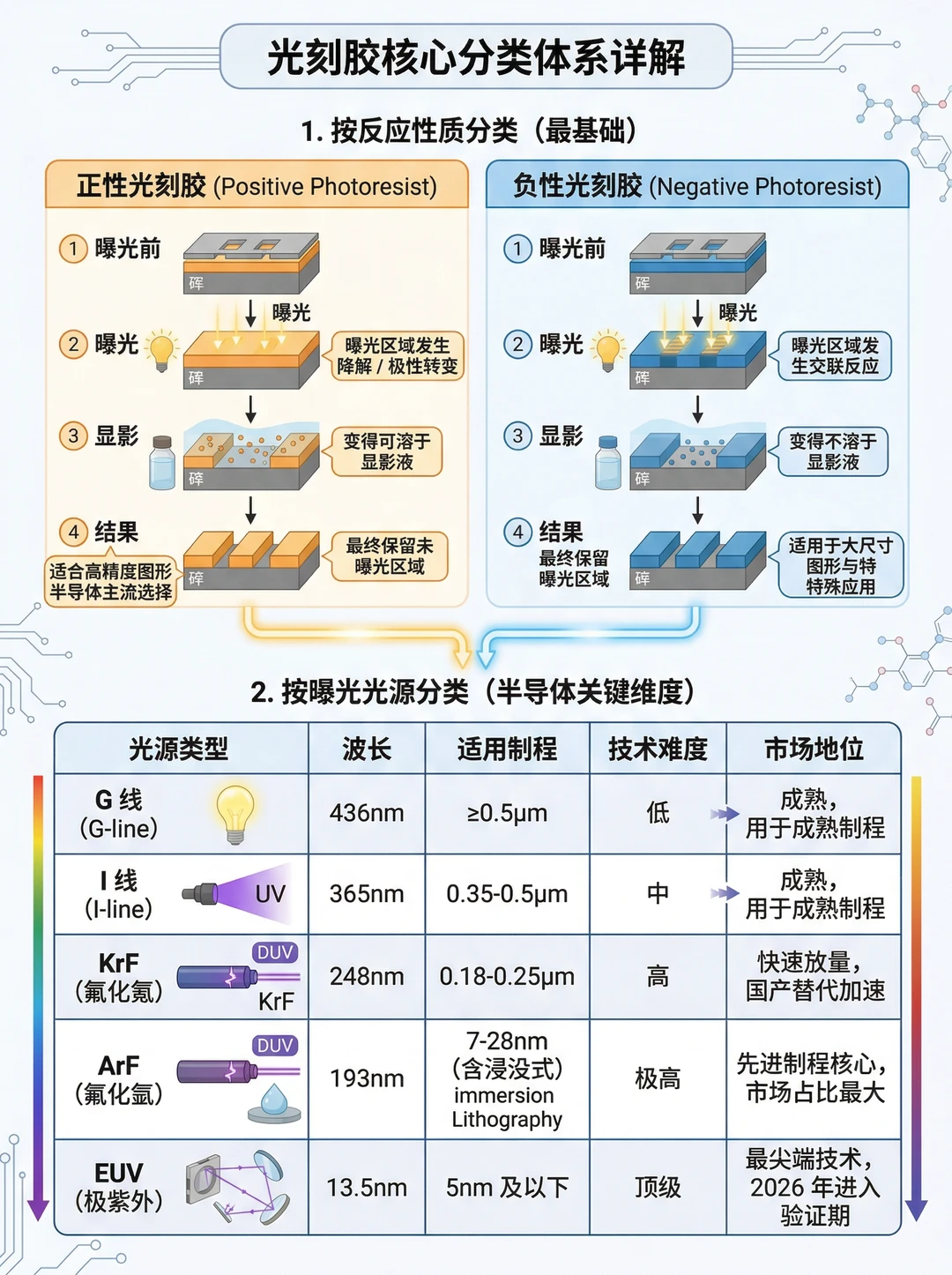

�分类速记（重点看这2类）
▪️按反应性质：正性（曝光区域可溶解，半导体主流）、负性（曝光区域不溶解，适合大尺寸）
▪️按曝光光源（半导体关键）：G线/I线（成熟制程）、KrF（国产替代加速）、ArF（先进制程核心）、EUV（顶级，5nm及以下，2026年验证）

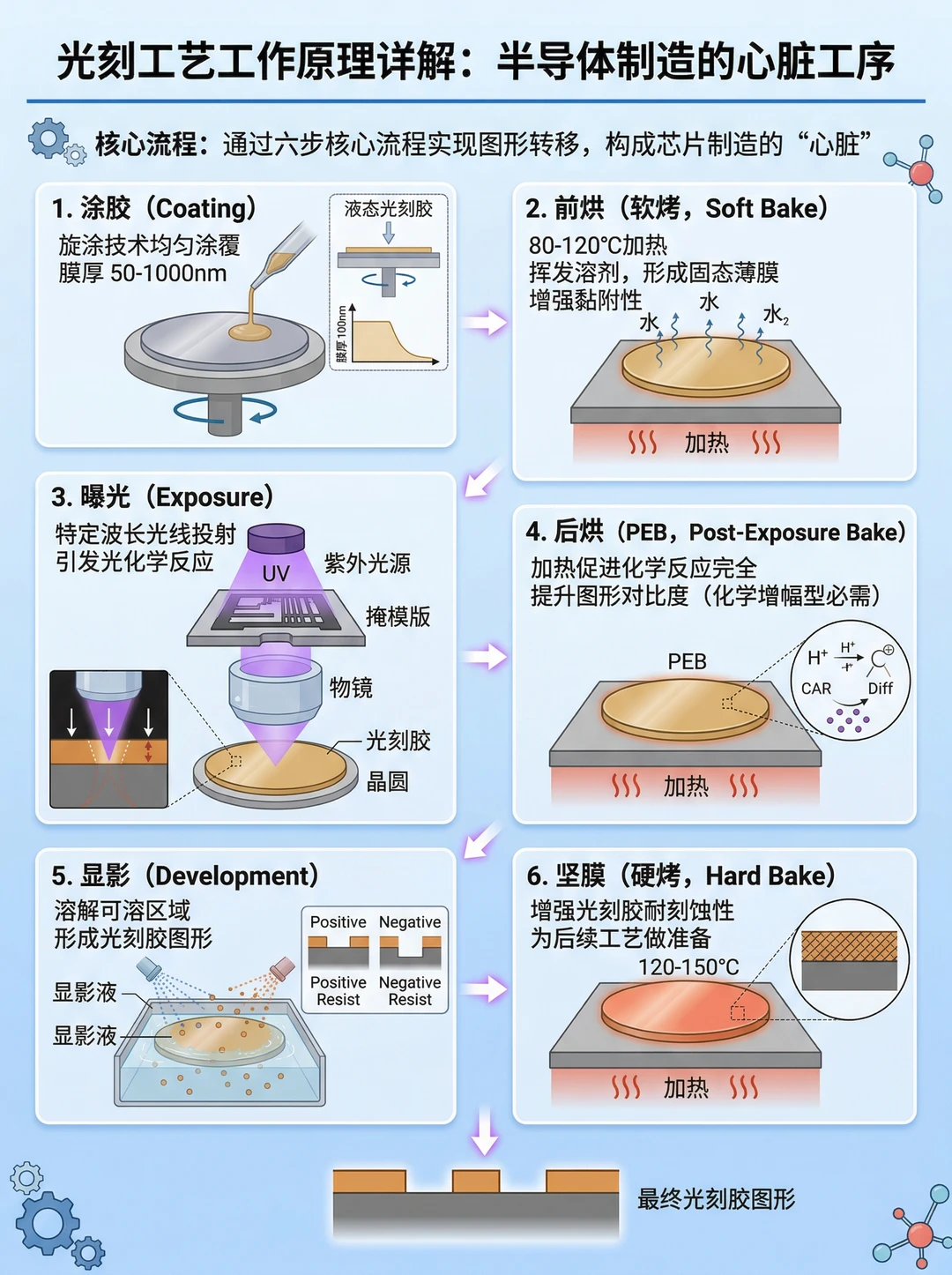

⚙️光刻核心流程（6步搞定图形转移）
涂胶→前烘→曝光→后烘→显影→坚膜，每一步都不能出错，是芯片制造的“心脏”工序！
🏭产业链干货（上中下游全拆解）
整个产业链呈金字塔结构，上游卡脖子、中游拼配方、下游靠应用👇

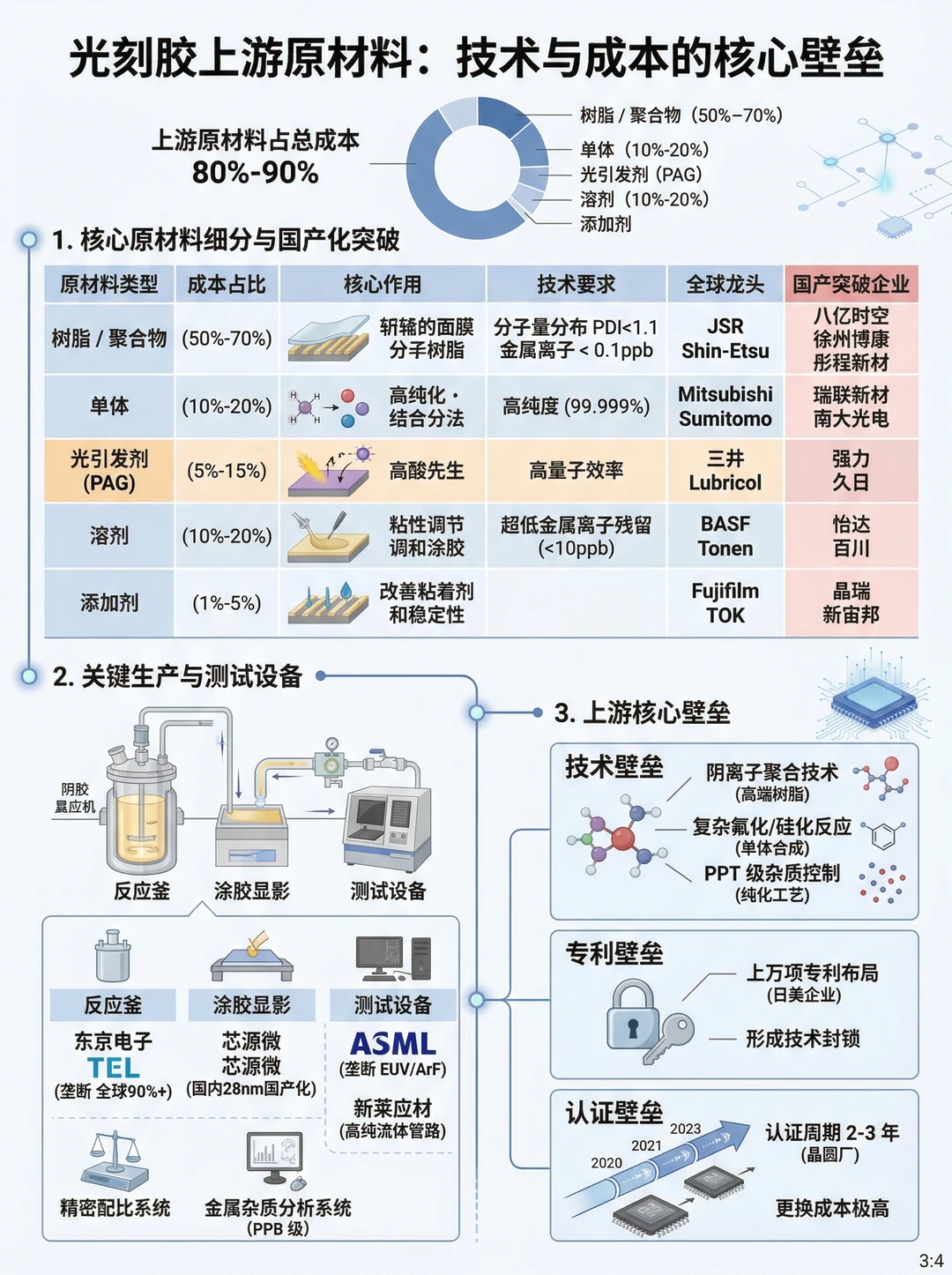

🔺上游（根基）：技术壁垒最高
占光刻胶成本80-90%，核心是原材料（树脂、单体、光敏剂等），目前高端材料被日美垄断，国产正在突破（徐州博康、瑞联新材等），认证周期长达2-3年！

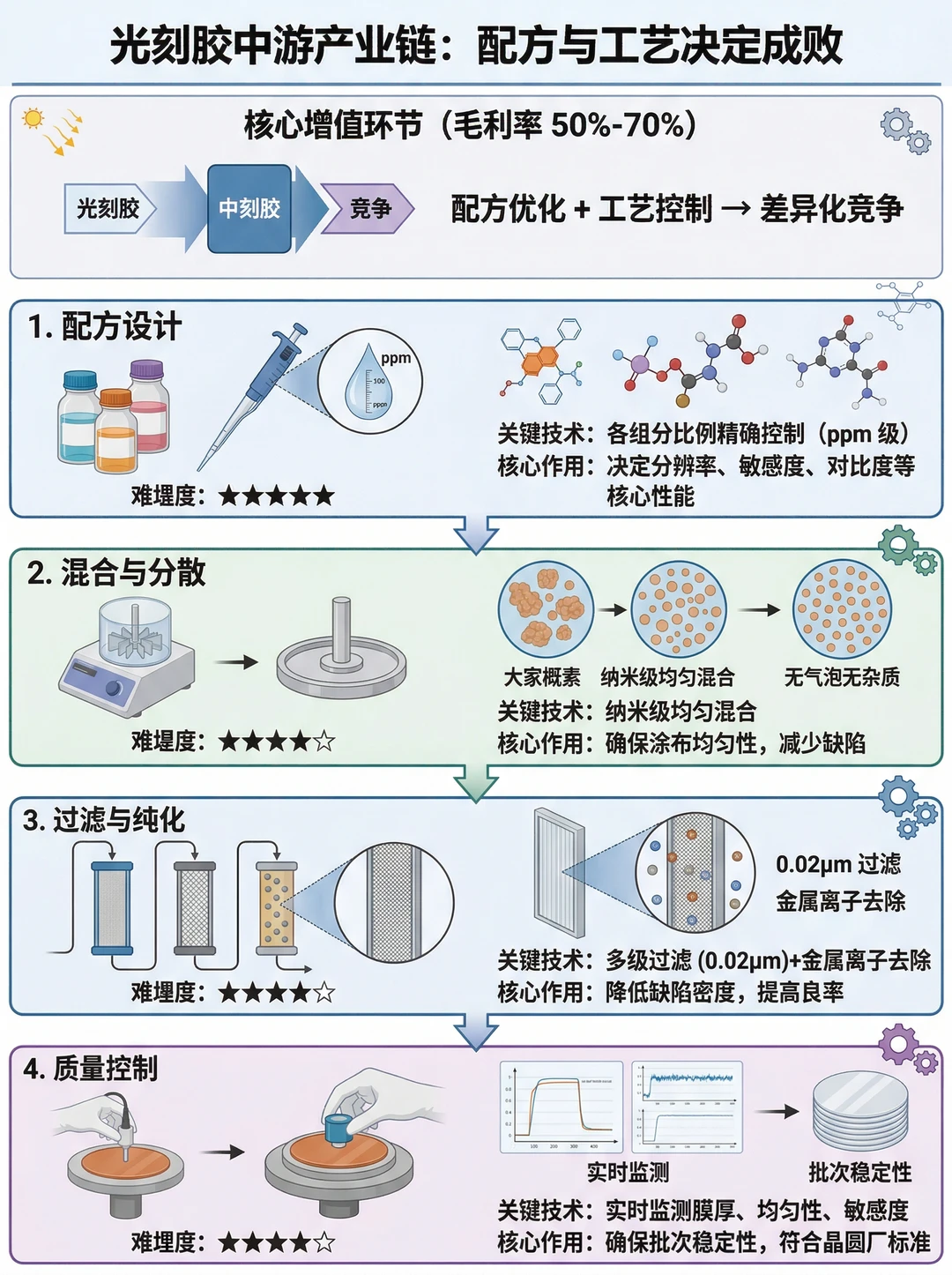

🔻中游（心脏）：配方为王
核心是配方设计（ppm级精度），毛利率50-70%！全球被日本企业主导，国产进展：KrF已量产，ArF实现28nm突破，EUV还在研发（2028年预计量产）

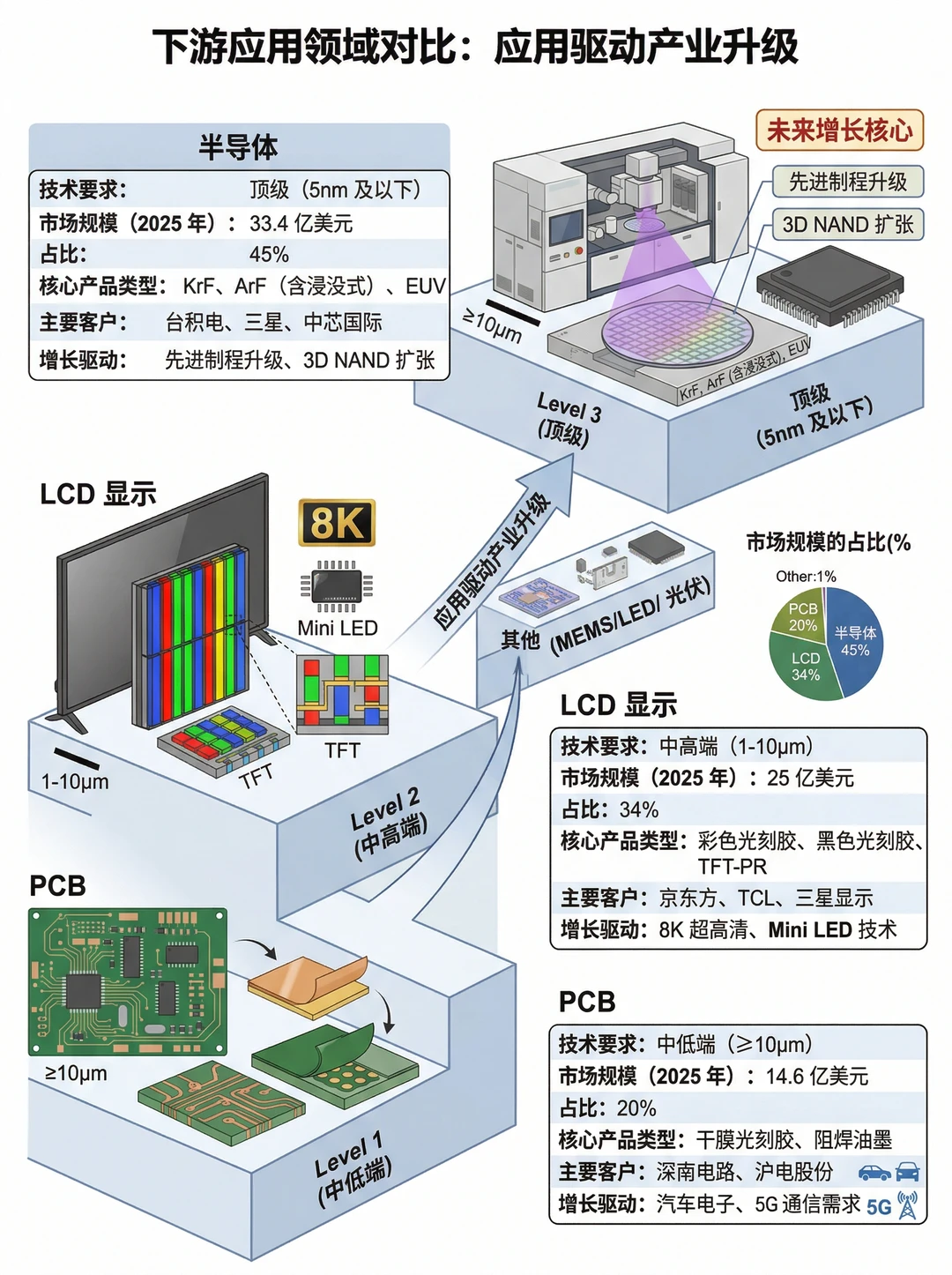

🔽下游（战场）：应用驱动增长
三大核心领域：半导体（技术顶级，增长核心）、LCD显示（中高端）、PCB（中低端，国产化率超50%），半导体光刻胶是未来重点发力方向！
🌟国产替代关键进展
上游：KrF/ArF单体、树脂实现量产；中游：ArF光刻胶导入主流晶圆厂；下游：国内晶圆厂、面板厂全力扶持，国产突围加速！
总结：光刻胶是芯片自主可控的关键，从原材料到成品，每一步突破都来之不易
💪 收藏这篇，轻松搞懂光刻胶核心干货～
