很多人听过芯片制造，却很少有人了解芯片封装。其实先进封装，是当下提升芯片性能的关键赛道。就在2026年7月10日，国内传来重磅好消息：华工科技官宣，高端芯片封装核心的TGV玻璃通孔设备，已经实现100%全国产化，彻底打破了国外多年垄断！
发布主体：华工科技（000988.SZ）
发布日期：2026年7月10日
发布方式：通过披露投资者关系活动记录表向市场公告
核心突破
什么是TGV玻璃通孔设备？简单来说，它是下一代高端芯片封装的核心加工设备。

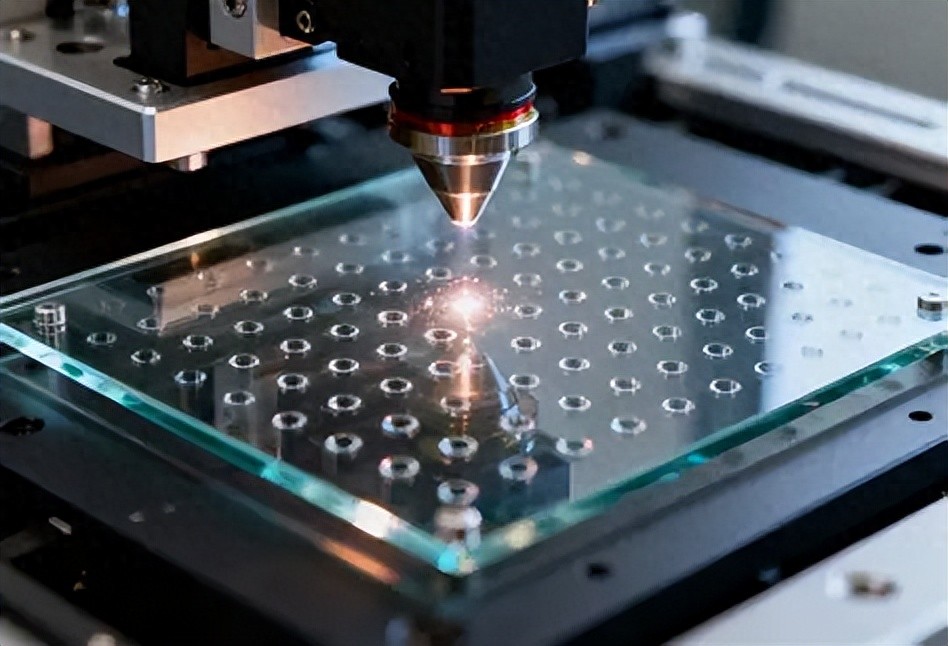

此次华工科技自主研发的TGV激光加工智能装备，已经完成整机定型。最关键的是，这台设备的三大核心部件——激光器、振镜、控制系统，全部实现国产替代。同时企业打通了玻璃基封装全工艺链，顺利完成初步中试验证，从技术研发走向了可用、可落地的阶段。
在这之前，这项高端设备市场一直被德国LPKF、立陶宛WOP等海外企业牢牢垄断。国内所有封测厂家，想要做高端玻璃基芯片封装，只能高价进口国外设备，完全没有自主选择权。而这次突破，让我国高端芯片封测设备，在核心环节真正实现了自主可控。
科技亮点：硬核国产技术到底强在哪？
① 全新激光诱导微孔蚀刻技术
传统激光打孔容易让玻璃产生裂纹、出现热损伤，影响芯片良品率。
华工科技研发出了全新的激光诱导微孔深度蚀刻技术，不走传统烧蚀的老路。通过超快脉冲激光精准改变玻璃局部材质，再配合化学刻蚀，就能打出均匀、无损伤的微米级通孔，完美解决了微裂纹、热应力等行业通病。
② 三大核心部件，百分百纯国产
这是本次突破最硬核的亮点！
决定设备性能的激光器、振镜、控制系统，全部自主研发、本土生产。从发光的光源、精准扫描的部件，到整机的智能控制，全程无需任何进口零件，供应链彻底安全，彻底杜绝了海外断供、卡脖子的风险。
③ 完成整机定型+中试验证，告别实验室概念
很多国产技术只停留在实验室样机、理论阶段，无法落地量产。
而这款TGV设备已经完成整机定型，且通过了初步中试验证。这意味着它不再是实验室样品，是具备量产潜力的成熟设备，真正实现了从研发到产业化的跨越。
国际对比：终于追上全球顶尖赛道
目前，TGV玻璃基封装是全球半导体行业的兵家必争之地，英特尔、英伟达、台积电等行业巨头早已提前布局。
英特尔在2024年底至2025年初，将自研玻璃基封装技术推向商业化，还计划打造全球首个玻璃基板量产工厂；英伟达联手台积电研发CoPOS玻璃基方案，台积电已完成产线建设，预计2027年实现小批量量产。
在核心设备上，过去海外两家企业几乎垄断全球市场：德国LPKF设备每秒可加工5000个通孔，最小孔径仅5μm；立陶宛WOP的飞秒激光设备，加工精度达到亚微米级别。
过去国内企业只能依赖进口设备研发新工艺，处处受制于人。而华工科技的此次突破，打破了海外长达十年的技术垄断。让国内玻璃基封装产业链，从设备、原料双重进口依赖，变成仅需进口玻璃原片的单点依赖，产业链自主实力大幅升级。
行业前瞻：下一代芯片封装的黄金赛道
为什么全球都在争抢TGV玻璃基封装技术？核心原因是传统芯片封装材料，已经跟不上高端芯片的需求了。
一方面是技术瓶颈倒逼升级
传统硅基封装方案，在5G、6G、AI高算力芯片的高频工作场景中，会出现信号损耗、电磁干扰问题；而常用的有机基板，在高功耗、大尺寸芯片工作时容易发热变形，严重影响芯片性能。
而玻璃基板自带低信号损耗、高平整、耐高温、稳定性强的优势，是目前行业公认的下一代芯片封装最优材料。
另一方面是市场规模飞速暴涨
全球市场对TGV技术的需求持续攀升，行业机构数据显示：
TGV技术市场规模将从2024年的12亿美元，增长至2033年的25亿美元，年均增速9.5%；
另有机构预测，2033年市场规模可达18.3亿美元，2025-2033年复合增速高达34.2%，行业发展潜力巨大。
目前国内整条产业链已经全面崛起：沃格光电建成全球首条大型TGV量产产线，良率稳定在90%以上；京东方2026年打通完整工艺，完成高端玻璃基板样品研发；凯盛科技建成专业中试线，还参与制定国家级行业标准。
而华工科技作为核心设备供应商，相当于芯片封装赛道的“卖铲人”，国内所有基板厂商的生产，都离不开这款国产核心设备。
应用场景：覆盖高端芯片核心领域
看似小众的TGV技术，其实覆盖了大量高价值高端科技场景：
· AI算力芯片/高性能计算封装：替代传统材料，满足高端AI芯片高密度布线、高效散热的需求
· 5G/6G射频与毫米波器件：极低的信号损耗，大幅提升高频通信设备的传输精度与质量
· 高速光模块/CPO封装：适配新一代高速光通信设备，支撑算力、通信产业升级
· 高端MEMS传感器：依托玻璃稳定、耐腐蚀的特性，适配精密传感器封装
· 生物医疗器件：凭借优异的化学稳定性，满足医疗特种器件的封装要求
重要意义：补齐国产芯片产业链关键短板
① 打破海外技术封锁
十年以来，高端TGV封装设备被欧美企业独家垄断。此次全链条国产化突破，让我国彻底摆脱该领域的进口依赖，拿下先进封装核心主动权。
② 补齐芯片封装产业链短板
完整的玻璃基封装产业链包含五大环节：原片、TGV加工、金属化、叠层、封测。过去我国唯独卡在TGV加工设备环节，导致整条产业链受制于人。本次突破，成功补齐了这一关键短板。
③ 为国产高端芯片提供全新解决方案
如今摩尔定律逐渐放缓，先进封装成为提升芯片性能的核心突破口。国产TGV设备的落地，让国内AI芯片、5G射频、高速光模块等高端产品，有了完全自主可控的封装方案。
④ 降本增效，提升产业链自主能力
进口高端设备不仅价格昂贵，交付周期还极长。国产设备落地后，能大幅降低国内芯片企业的采购成本，缩短生产迭代周期，全面提升国内半导体产业的竞争力。
行业背景补充：仍有最后一关需要突破
虽然我们在设备端实现了完美突破，但TGV行业目前仍存在全球性难题：玻璃材质脆性大，激光打孔极易产生微裂纹；高密度通孔基板的填孔工艺难度极高，目前全球高端产品良率不足40%。
除此之外，目前国内生产所需的半导体级玻璃原片，依旧依赖德国肖特、美国康宁等海外企业。设备已经自主，原片国产化，将是我国TGV产业链下一步的核心突破目标。
