景观区位分析图#地理位置图怎么制作#

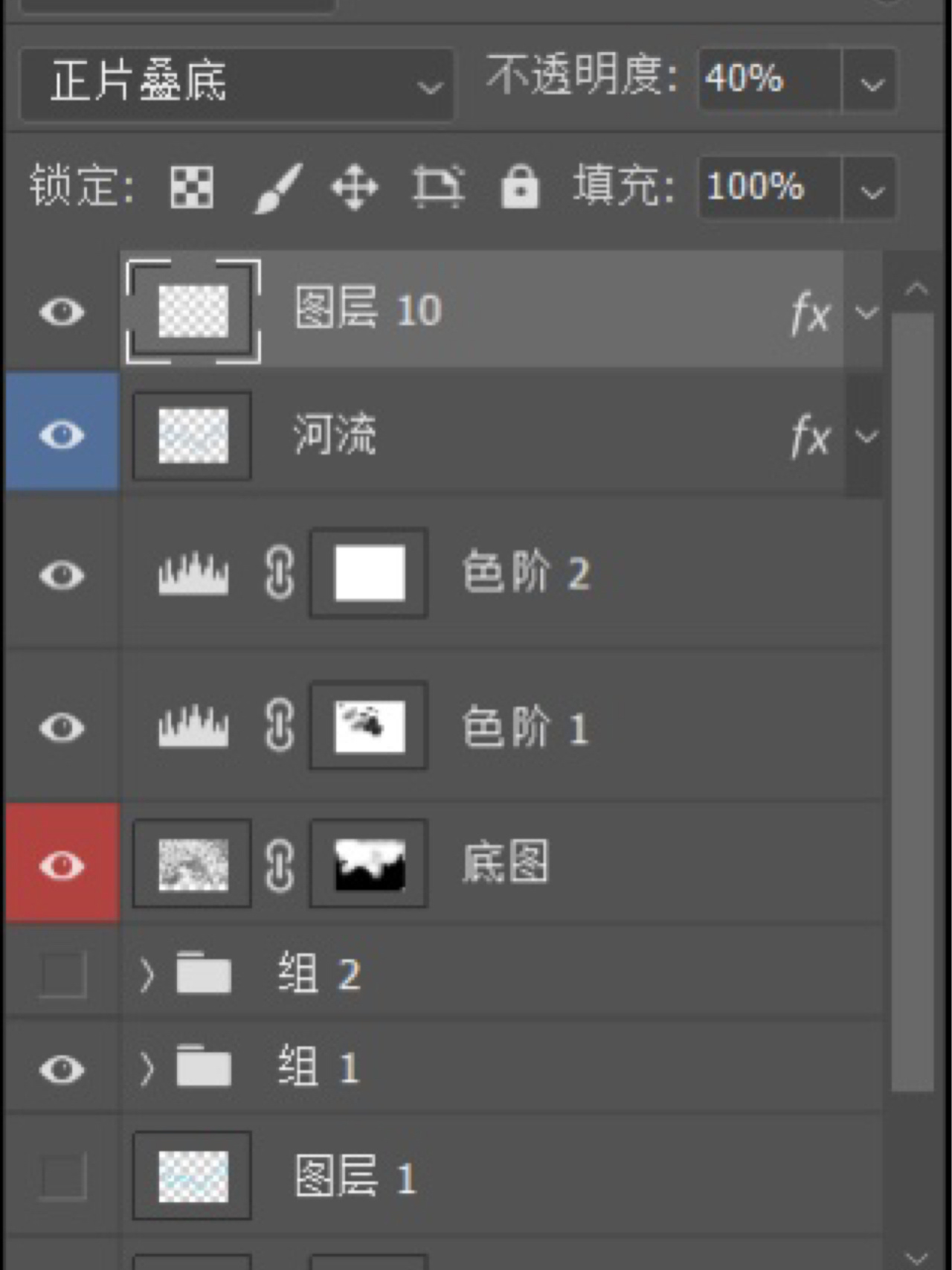

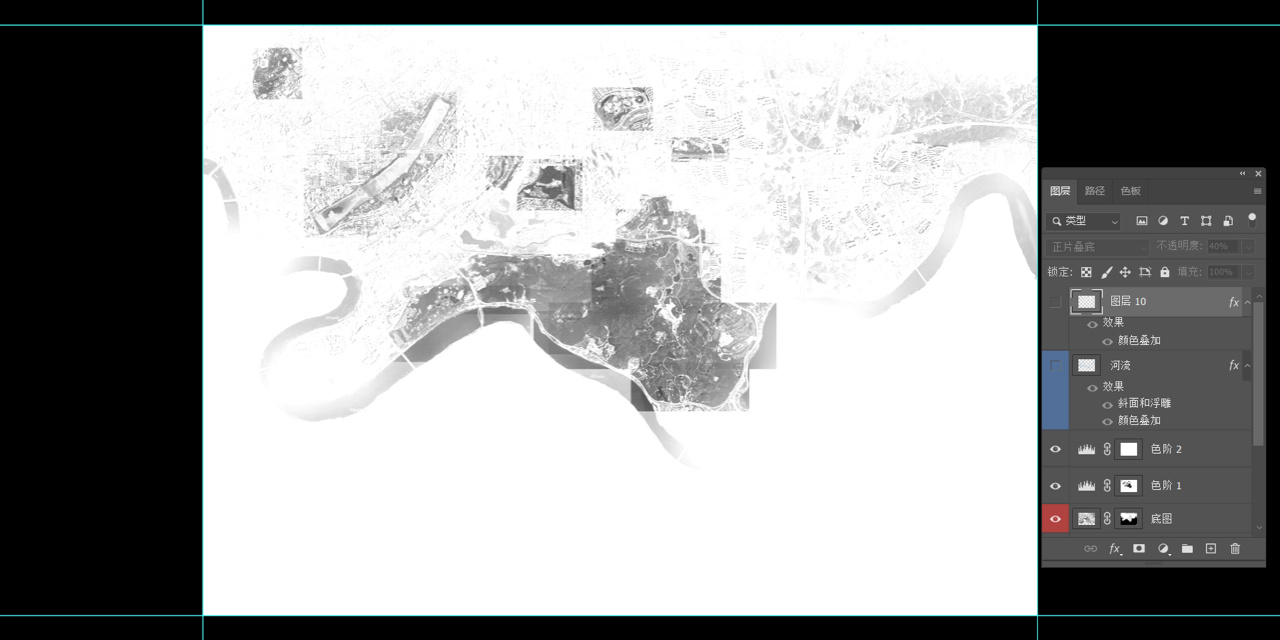

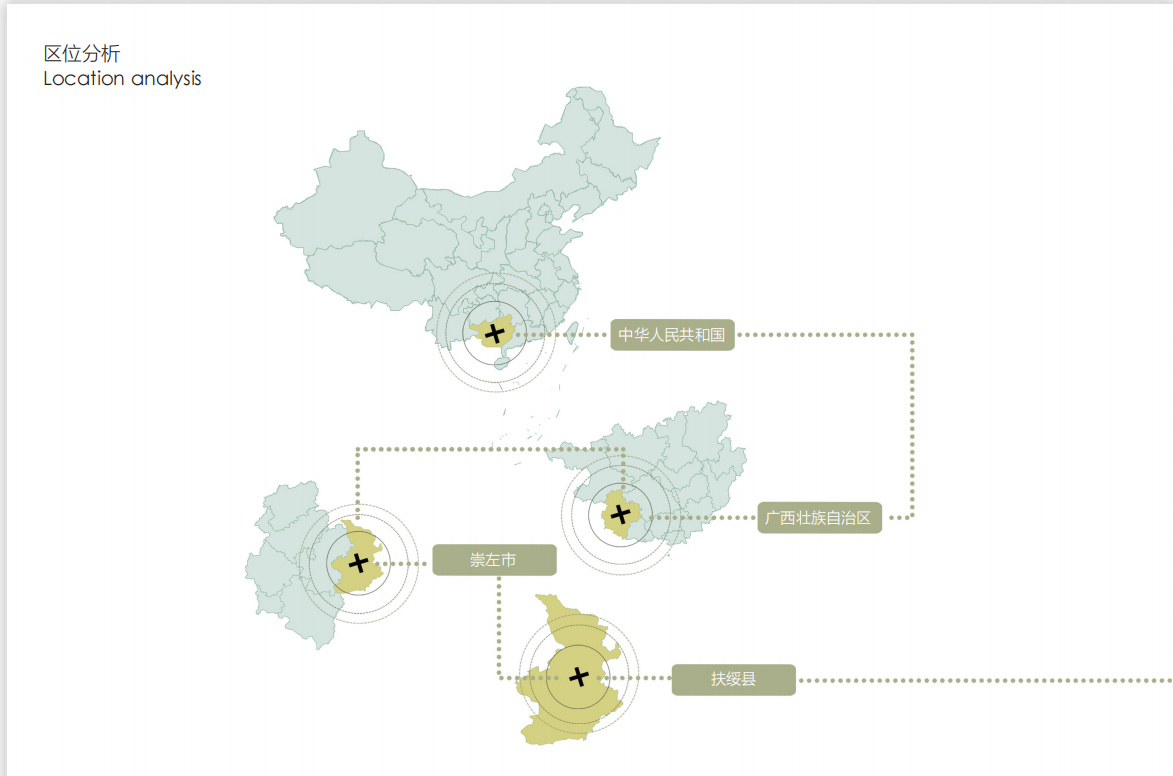

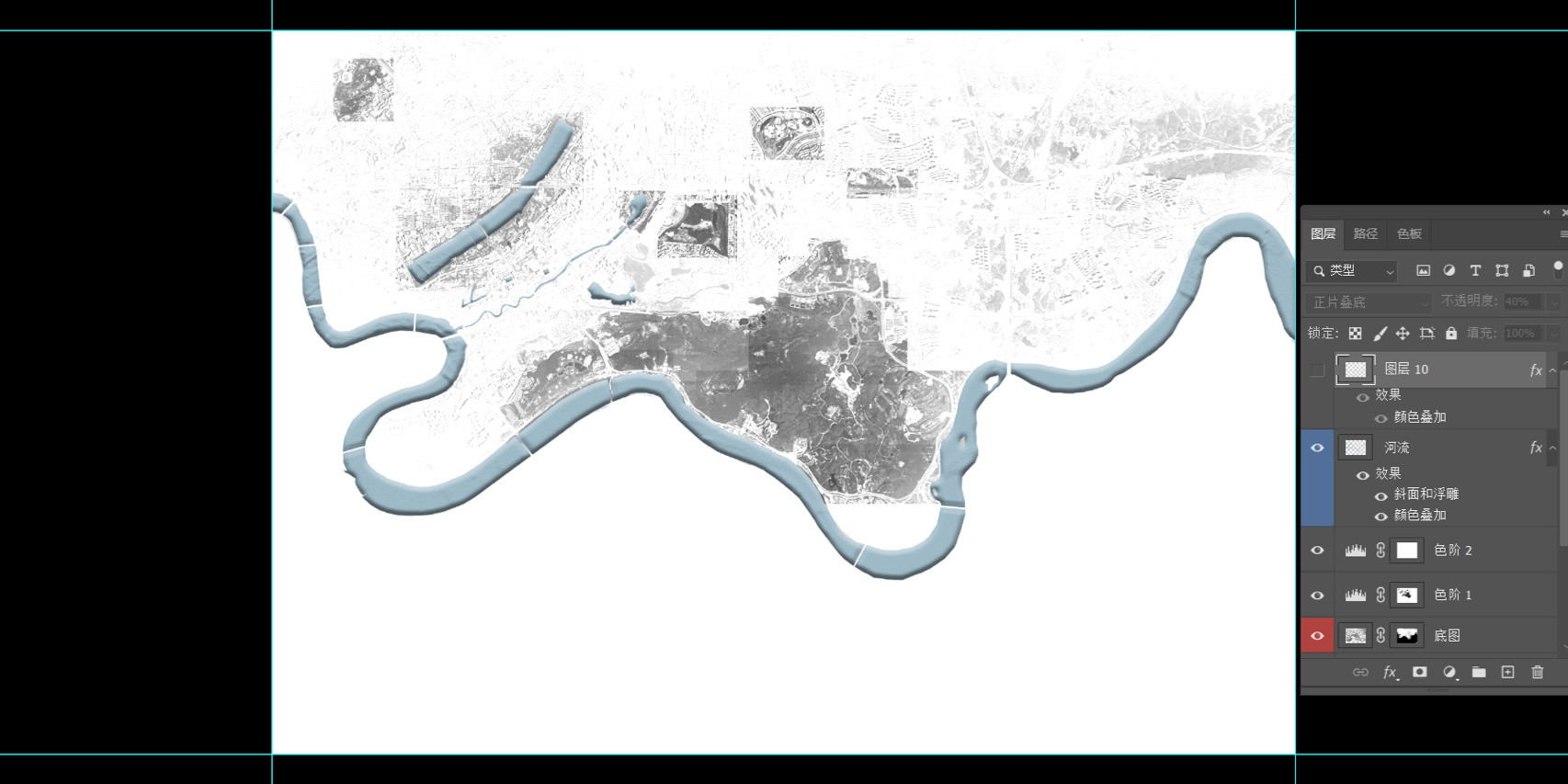

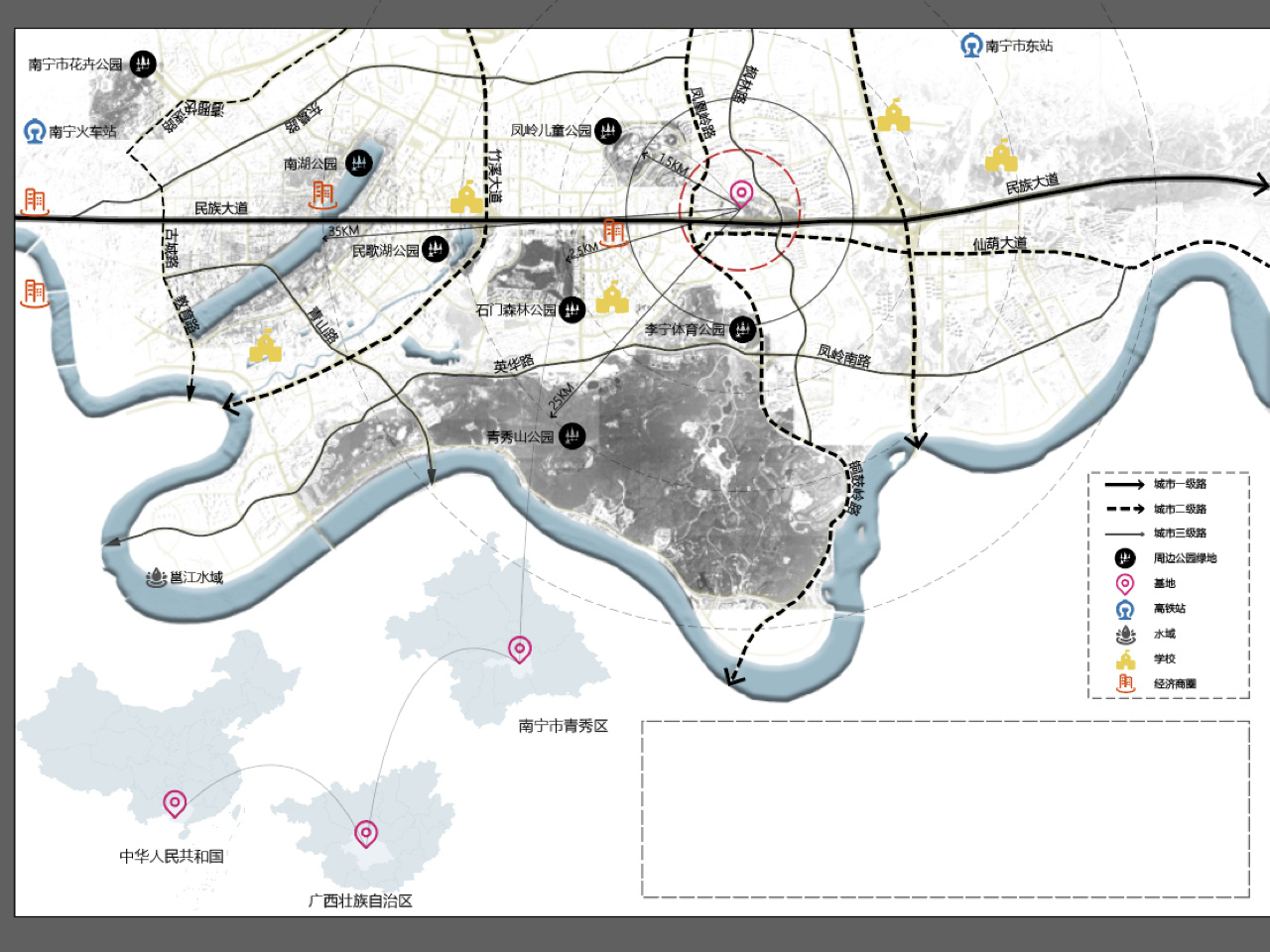

给大家分享一下我做的区位分析图，不论简单还是多样化表达，只要表达出你想要的内容就行，该醒目的地方要重点做文章我也有不足的地方，可以一起讨论 制作软件：Photoshop、Ai、ID、imap 关于行政区域下载 百度“规划云”网站里可以下载行政区矢量图，直接拖进Ai就可以用 关于卫星图下载 装了一个imap，“全能地图下载器”，傻瓜式操作就可以下载高清卫星图，目前是只能用百度地图模式 关于分析图标下载 百度“icon”网站可免费下载各种分析图标 关于其他分析图标 Ai手动画的，可以根据自己的图纸需要丰富图标形式 说说制作过程 图1区位分析包含：基地外部道路分析、周边公园分析、周边经济圈分析、周边水域分析、周边学校分析、区域位置表达6个部分。 大区域分析图和彩平图在排展板的时候是很重要的主图，在做这张图的时候可以多想想能不能多融合其他的分析把图纸的丰富度提升。 imap下载卫星图导入PS，ctrl+shift+U（去色），M裁剪出你需要表达的图纸范围 ctrl+J多复制一份备用并关闭图层，ctrl+M调节曲线，ctrl+L调节色阶，alt将调节效果图层只应用于卫星图层（调到卫星图偏灰白亮的状态，可以对比我的图来调） 给卫星图加上蒙版，B画笔工具，前景色白色是显示，黑色是遮盖，前景色背景色切换是ctrl+X，alt键+鼠标右键放大缩小笔刷；用笔刷在蒙版图层将“场地周边的公园绿地”都刷成黑灰色（该过程需要耐心慢慢调整） 将规划云下载好的区域地图线稿W抠出水域的范围，调节大小与卫星图的水域贴合，添加图层纹理+内阴影（水域就处理好啦～） 将PSD文件直接拖进Ai打开，记得智能化图层，接着就是把下载好的图标拖进Ai制作分析图了建议大家先画路网，再弄图标 第二张图的制作： 在规划云网站逐个下载行政区位矢量图格式 直接拖入Ai，全选行政区图，在描边调整线条粗细是0.1，选择描边颜色更改成想要的颜色 选中需要的区位更改颜色，逐个区位编组，调整好位置，设置图标 Ai导出PSD格式，导入PS打开，画波点线连接（如果不想用波点线，Ai里边儿直接用虚线连接也行儿）
