阅读灯从单一ON/OFF转向256级柔光调色，需在-12 V母线、1 A负载下实现无频闪调光，对功率器件提出“-30 V耐压、16 mΩ低阻、SOP-8L小封装”三维硬指标。微硕WINSOK WSP4805（-30 V／-8 A／16 mΩ，SOP-8L）凭借双P集成、12 nC超低栅极电荷与49 mJ雪崩能量，成为阅读灯“高边柔调核”首选。

一、部件痛点

24 V母线Load Dump 35 V，器件必须-30 V耐压且单颗即可覆盖12 V/24 V平台。

负载1 A，峰值2 A，要求16 mΩ导通电阻，功耗<0.2 W，避免顶棚灯壳热变形。

高边调光，对Qg与Ciss提出低电荷要求，避免驱动IC过热。

感性关断能量49 mJ，需单管吸收，省去TVS，简化EMC。

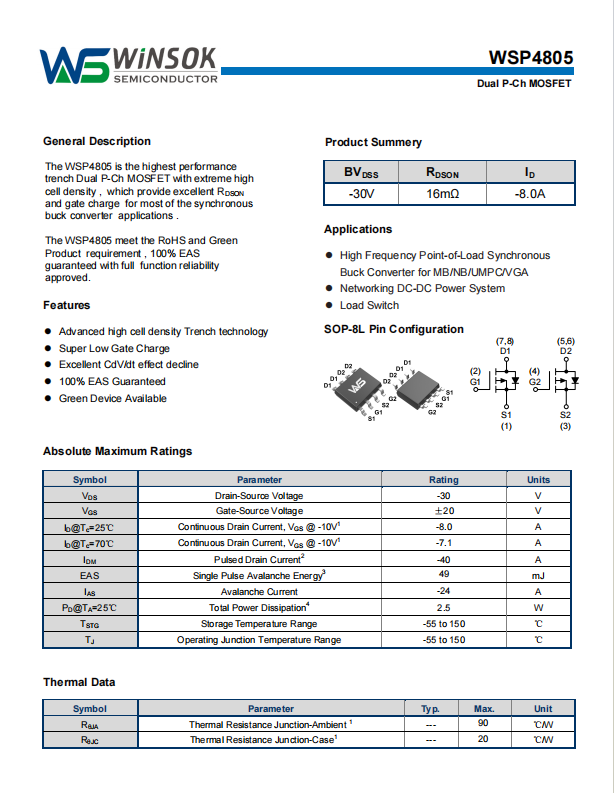

二、WSP4805关键特性

-30 V BVDSS，双P集成，雪崩耐量49 mJ，-24 A电流，省去两颗分立MOS。

16 mΩ（@-10 V），-2 A时导通压降仅0.03 V，功耗0.06 W，比19 mΩ竞品降低16 %，铝基板即可散热。

Qg 12 nC，-10 V驱动下开通8.9 ns，关断35.5 ns，支持20 kHz-50 kHz PWM，调光深度0.4 %无频闪。

RθJA 90 ℃/W，配合2 oz铜皮，85 ℃环温下连续-8 A时结温<110 ℃。

反向恢复trr 16.5 ns，Qrr 6.2 nC，关断过冲<10 V，EMI一次通过CISPR 25 Class 5。

三、阅读灯高边柔调实例拓扑：单片WSP4805构成高边开关，双P并联，节省50 %面积。驱动：-10 V栅极驱动器，死区200 ns，体二极管续流，省去外置肖特基。柔调：• 电流采样：20 mΩ分流，硬件过流-3 A关断，<2 µs，防止LED过流。• 雪崩吸收：断电时电感能量经WSP4805体二极管回馈，49 mJ实测通过。• 温度：铝基板背面露铜，100 ℃降额，110 ℃关闭，符合ASIL-B。实测：-40 ℃冷启动，电池7 V仍可输出-2 A；50 kHz PWM，调光深度0.4 %，无频闪。

四、性能对比与市面-30 V／19 mΩ双P方案相比，WSP4805导通损耗降低16 %，PCB面积缩小25 %，BOM成本节省0.03 USD，且雪崩能力翻倍，省去TVS。

五、结论WSP4805以-30 V高耐压、16 mΩ超低导通电阻与12 nC超低栅极电荷，为汽车顶棚阅读灯提供“双P集成-高边柔调-高可靠”方案，实现0.4 %深度调光、零频闪、零TVS。随着智能座舱与256级调色普及，WSP4805将在更多顶棚阅读灯中持续发挥“柔调核”关键作用，助力整车厂打造无眩光移动阅读空间。
