模拟量采集模块在水利水电行业应用广泛，其核心作用是将水位、压力、温度等非电的物理量转换成标准的电信号(如4-20mA电流或0-5V电压)，供计算机系统进行分析、控制与决策。它主要被集成到PLC(可编程逻辑控制器)、RTU(远程终端单元)、MCU(数据采集单元) 等自动化设备中，在以下关键场景中扮演着“感知末梢”的角色：

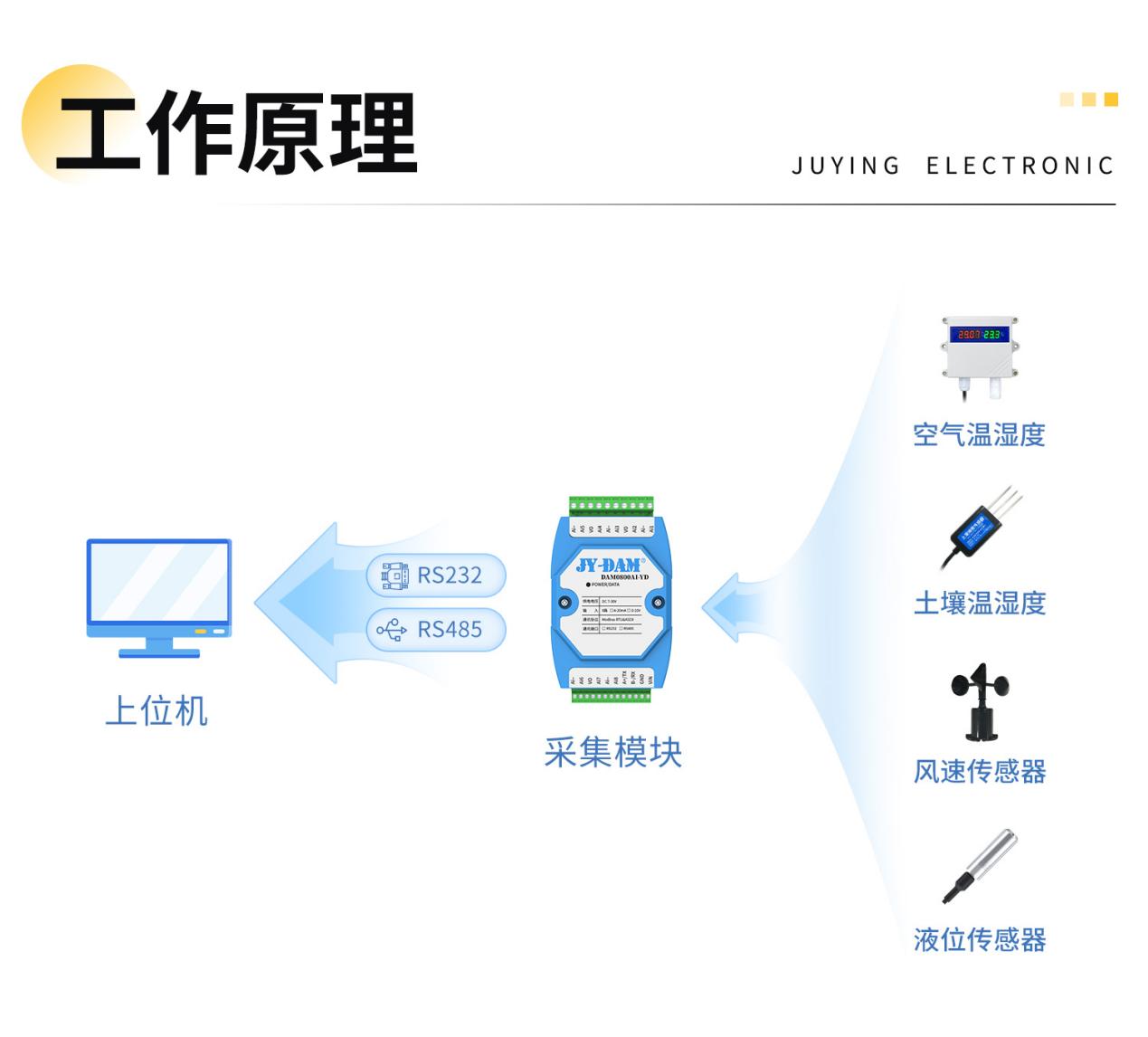

传感器 → 模拟量采集模块 → 通信(RS485/LoRa/4G) → RTU/PLC/边缘网关 → 云平台/监控中心

- 采集层：多路模拟量模块就近接入传感器。

- 传输层：RS485总线(厂区)、LoRa(野外无布线)、4G/NB-IoT(远程)。

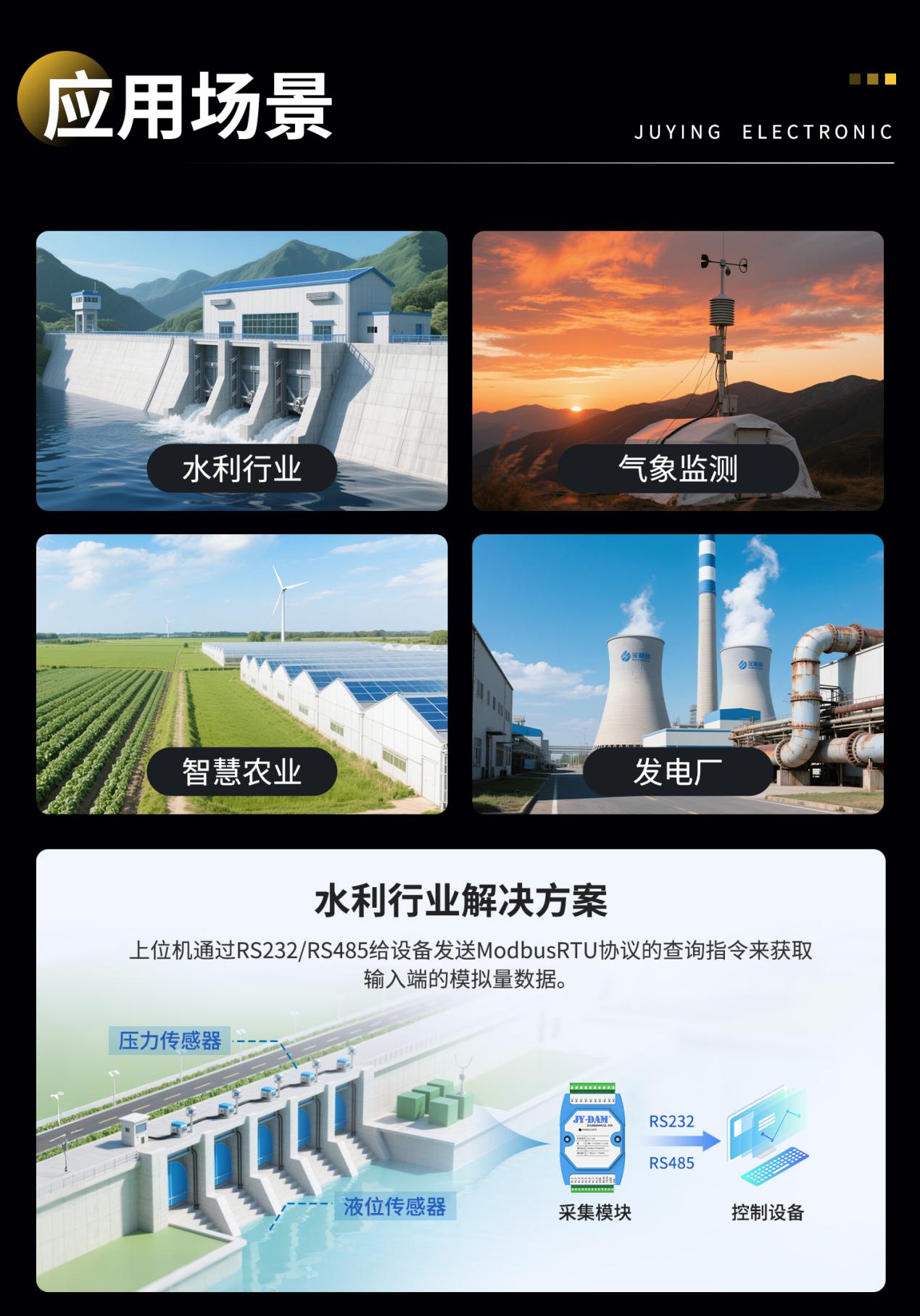

- 应用层：水情测报系统、大坝安全监测系统、水电站SCADA、智慧水利云平台。

1、大坝与水库安全监测

这是水利行业最核心的应用之一。通过在坝体内部及关键位置安装传感器，采集模块能实时监测渗流、渗压、坝体位移等数据，是判断大坝健康状态的直接依据。

渗流监测：渗流是反映坝体安全的关键指标。数据采集模块能接入振弦式渗压计，将压力变化转换为频率信号，再采集、解析，实时掌握渗流状况。

浸润线监测：坝体内的浸润线位置关乎大坝抗滑稳定性。通过监测坝体内部的水压力分布，系统可以精确计算出浸润线位置，为安全评估提供关键依据。

2、水电站自动化

在电站侧，模拟量采集模块是实现机组优化控制和状态检修的基础。它帮助电站从人工值守向自动化、智能化转变。

机组效率监测：通过接入水头、流量、功率等传感器，系统可以计算出水轮发电机组在不同工况下的实时效率，指导电站调整运行策略，提高经济效益。

设备状态监测：连续采集轴承温度、机组振动、定子绕组温度等参数，当数值异常时及时报警，变“事后维修”为“事前维护”，避免非计划停机。

全厂监控系统：作为水电站计算机监控系统的前端，采集模块负责将所有电气量(电压、电流、功率)和非电量(温度、压力、转速)汇集至中控室，实现统一调度和管理。

3、水文水资源监测

覆盖范围最广，主要用于流域尺度上水情信息的感知。

水雨情自动测报：在水库、河道、雨量站等关键节点，采集水位、雨量、流量等信息，为防洪调度提供关键决策依据。翻斗式雨量计是一个典型应用，它将降雨量转换为脉冲信号，由采集模块精确计数，从而得出降雨强度。

水资源管理与调度：在灌区、引供水工程中，对取水口和分水闸的水位、流量进行计量，是实现水资源“总量控制、定额管理”的基础。

4、闸泵站自动控制

核心是实现对闸门和泵站的远程、自动化控制，大幅提升响应速度和运行效率。

数据采集：采集上下游水位、闸门开度(通过开度仪)、水泵振动与电机电流等关键参数，为自动控制提供决策依据。

控制执行：自动化系统根据预设逻辑(如水位阈值)发出指令，通过模块输出控制信号，自动启闭闸门或水泵，实现无人值守。

报警与保护：实时监测设备运行状态，一旦出现电流过载、水位超限等异常，系统能自动报警并联动停机，保护设备安全。

5、灌区与农业用水管理

在农业节水增效的背景下，该场景应用日益广泛。

精准计量：在田间地头，模块采集灌溉渠道的水位和流量，实现用水量的精准计量，为水费征收提供依据。

远程控制：管理人员通过手机或电脑，即可远程启停灌溉泵站、开关阀门，实现按需供水、分时供水，有效节约劳动力，提高灌溉效率。

6、水环境监测

随着环保要求提高，对水体质量的在线连续监测需求增加。

多参数采集：连接水质分析仪，采集pH值、COD、氨氮、总磷、浊度、溶解氧等反映水质状况的关键指标。

实时告警：一旦监测数据超标，系统会立即报警，通知管理人员迅速排查污染源，为水环境保护提供有力工具。

7、地质灾害监测

主要针对水利工程周边的地质隐患点。

边坡稳定性监测：在水库库区边坡、渠道边坡等区域，通过采集土壤含水率、滑坡体位移等信号，预判滑坡、泥石流等地质灾害风险，保障工程和下游人民生命财产安全。

1. 无人值守、远程实时：替代人工巡检，数据秒级上传。

2. 高精度稳定：捕捉微小变形、渗漏，及时播报溃坝、漫坝风险。

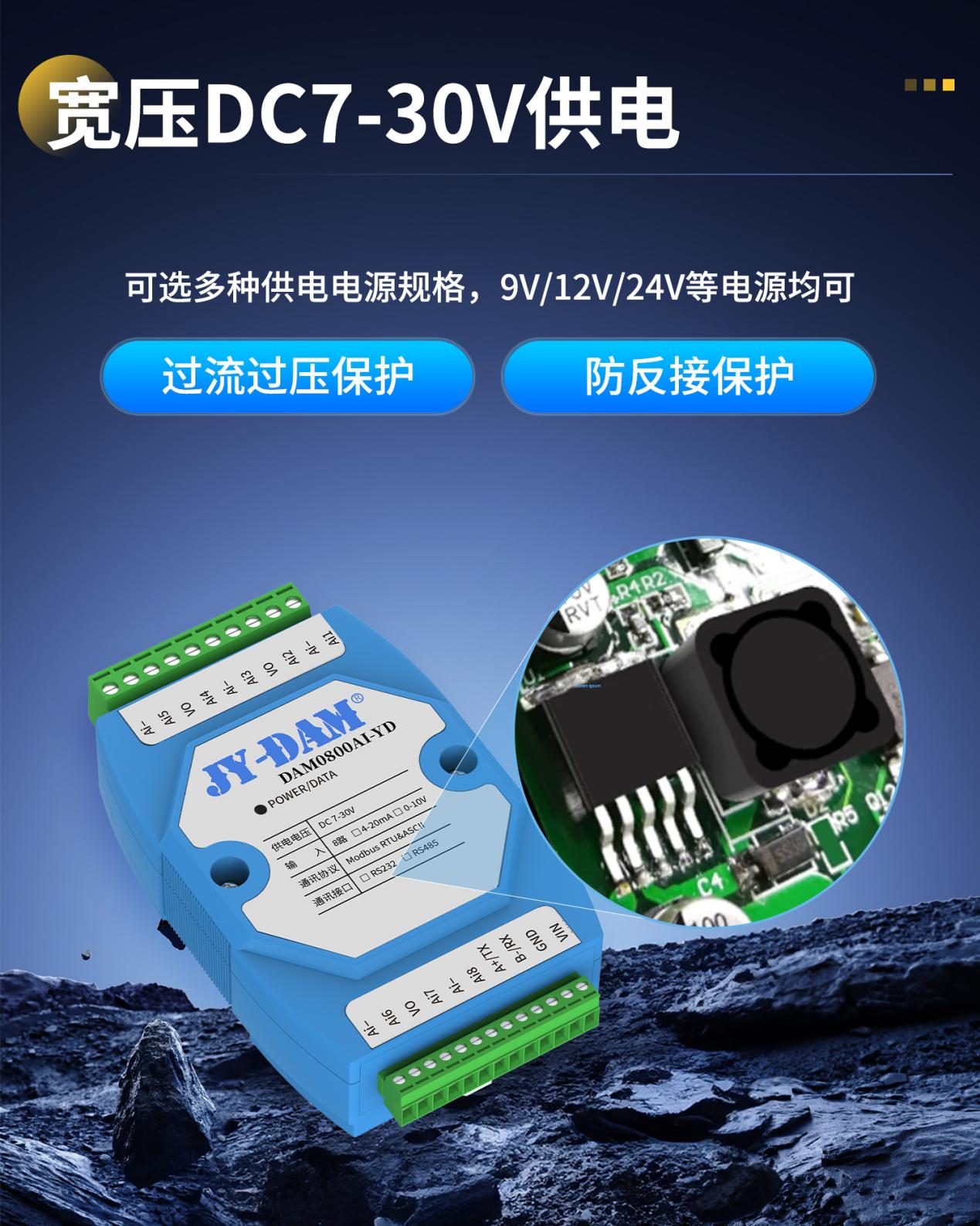

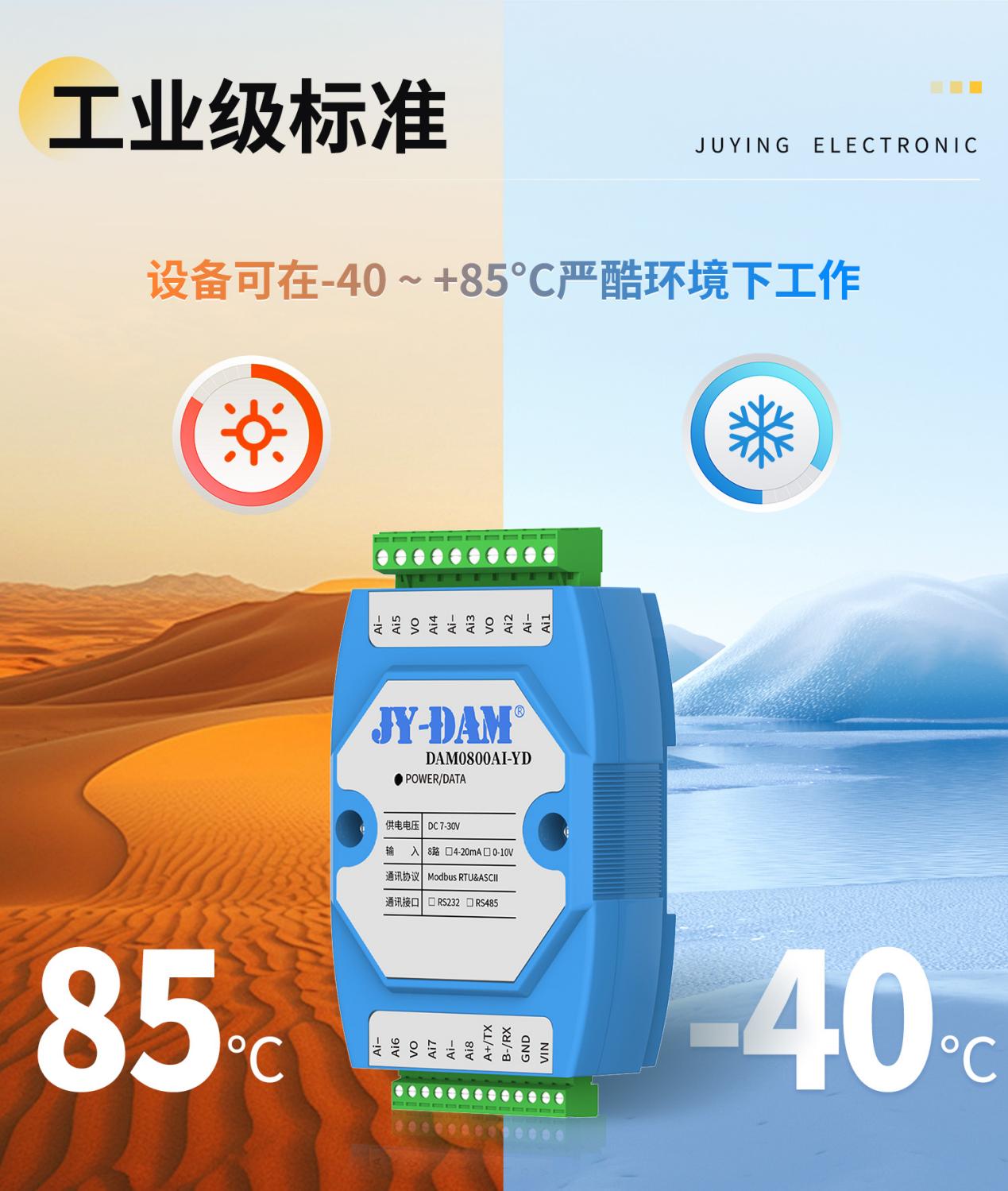

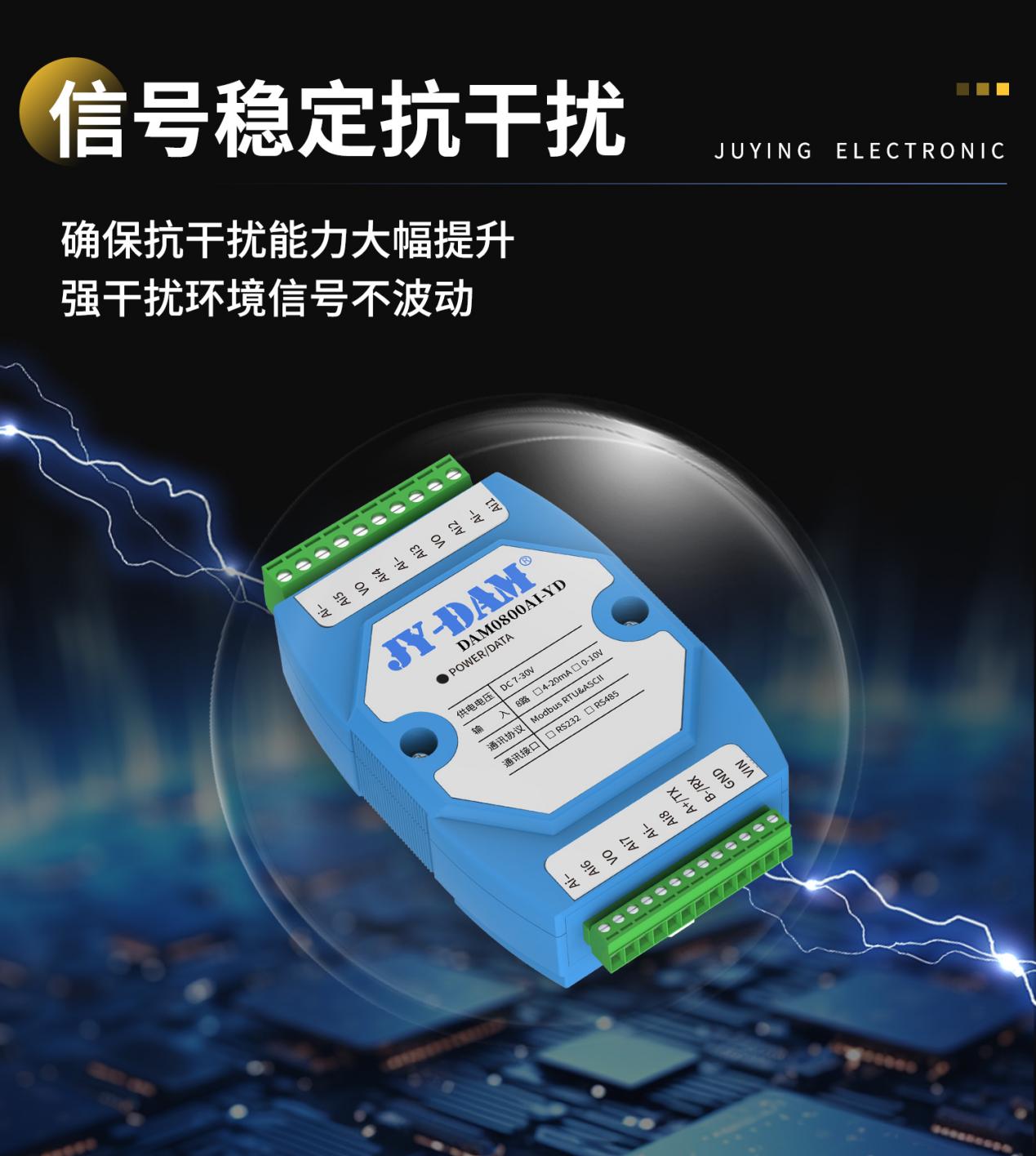

3. 抗恶劣环境：工业级设计，适应潮湿、腐蚀、强电磁、高低温。

4. 分布式、易扩展：多点位、多参数组网，支持后期扩容。

5. 联动控制：数据→报警→自动控制(闸门、泵、阀)，闭环智能。

模拟量采集模块是水利水电领域实现信息化、自动化、智能化的关键基础设备，其应用贯穿了从工程建设、运行维护到资源调度、环境保护的方方面面。
