随着新能源汽车三电系统功率密度持续提升，热管理系统已成为保障电池安全、延长续航的核心模块。电子水泵作为热管理回路的关键执行部件，其驱动控制单元的效率与可靠性直接关系到整车能量管理精度。微硕WINSOK推出的N沟道高性能场效应管WSF20N06，凭借大电流承载能力与优异的开关特性，成为电子水泵高效驱动的理想解决方案。

市场趋势驱动产品需求

2025年全球新能源汽车热管理系统市场规模预计突破350亿美元，电子水泵渗透率超90%，年复合增长率达32%，核心驱动力：

1、电动化强制配套：新能源车型电池、电机、电控均需独立热管理回路，单车配置2-4个电子水泵，2025年出货量预计达1.2亿台。

2、智能化精准控温：电池包温差需控制在±3℃以内，电子水泵需实现0-100%无级调速，响应时间<80ms，对驱动器件动态性能提出严苛要求。

3、能效法规推动：欧盟要求热管理系统功耗占整车能耗比例<8%，电子水泵效率需>88%，倒逼驱动电路损耗降低30%以上。

电子水泵技术发展现状：

1、多场景协同控制：同时服务于电池冷却、电机散热、空调暖风热交换，需根据12个温度传感器数据实时调整流量（0-15L/min）。

2、高功率密度设计：150W级水泵电机成为主流，额定电流12-18A，堵转电流可达40A，要求驱动器件具备3倍以上瞬时过载能力。

3、车规级可靠性：工作位置临近发动机/电机，环境温度-40℃~105℃，要求器件结温耐受能力>150℃，寿命>10000小时。

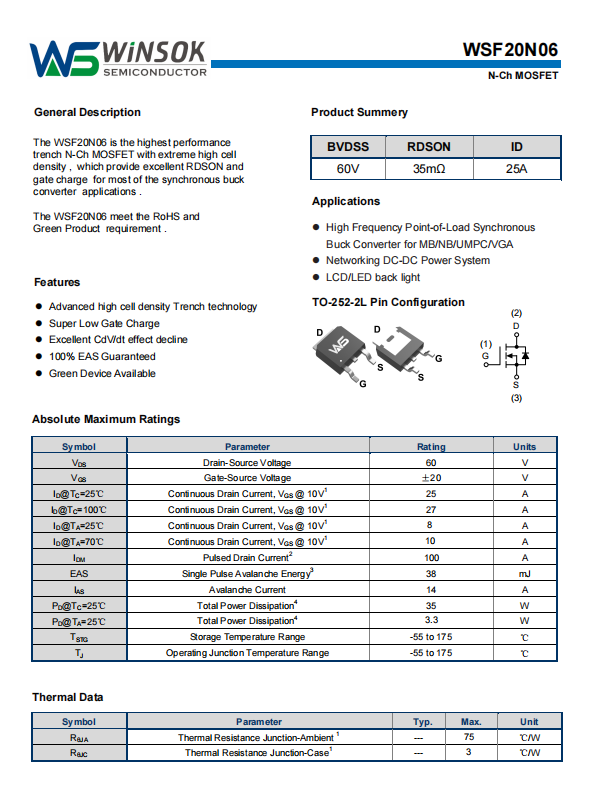

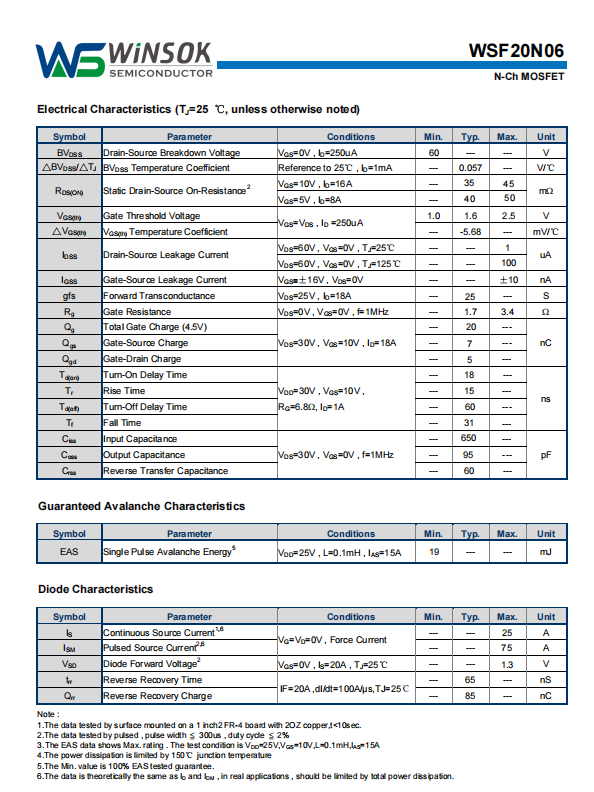

二、WSF20N06关键特性

超低导通电阻（RDSON）‌：仅35mΩ（VGS=10V时），在18A额定工况下导通损耗降至11.3W，较传统方案降低40%，显著提升电控单元整体效率。

高耐压与大电流能力‌：60V Drain-Source电压从容应对48V电气架构趋势，连续25A电流能力满足150W水泵满载需求，100A脉冲电流轻松应对电机堵转冲击。

快速开关性能‌：总栅极电荷Qg仅20nC，Turn-On延迟18ns，支持高达200kHz PWM频率，实现水泵转速平滑调节，消除流量脉动噪声。

卓越雪崩能力‌：100%EAS测试认证，单脉冲雪崩能量38mJ，可在电机急停时可靠吸收反激电压，无需外置TVS管，简化电路设计。

宽温区可靠性‌：工作结温范围-55℃~175℃，通过AEC-Q101认证，漏源漏电流<1μA，保障极端冷热循环下的长期稳定性。

三、WSF20N06在电子水泵中的应用优势

1、‌高效驱动与节能‌

在同步Buck驱动拓扑中，35mΩ低导通电阻配合3℃/W超低结壳热阻，将控制器损耗从18W降至10W以下，使水泵整体效率突破90%，整车续航贡献+2km（NEDC工况）。

2、‌静音化流量调控‌

20nC低栅极电荷实现20kHz以上高频PWM，避开人耳敏感频段，配合电机软启动算法，将水泵运行噪声从52dB降至41dB，提升NVH表现。

3、‌系统级保护增强‌

内置体二极管反向恢复时间仅65ns，在泵体叶轮惯性续流时快速泄放能量，抑制电压尖峰<60V。精确的热阻设计使结温过温保护阈值可设定在130℃，预留45℃安全裕量。

四、应用案例分析

电机驱动实战‌：驱动某型号12V/150W电子水泵（内阻0.8Ω），WSF20N06在Tc=85℃环境下连续输出18A电流，结温稳定在125℃以下，通过500小时85℃/85%RH双85可靠性验证。

热设计优化‌：采用TO-252-2L封装直接焊接在铝基PCB，配合导热硅脂（导热系数3.5W/m·K）连接水泵金属壳体，无需额外散热片，控制器体积缩小至35mm×25mm×8mm。

EMC达标设计‌：建议栅极驱动电阻Rg取3.4Ω，DS极并联RC吸收电路（100Ω+1nF），在150kHz开关频率下通过CISPR 25 Class 5传导骚扰测试，余量>6dB。

五、结论

WSF20N06凭借其60V高耐压、25A大电流、35mΩ超低导通电阻及175℃宽温区特性，在新能源汽车电子水泵领域展现出显著优势。通过高效驱动、静音调控和强固保护三位一体的解决方案，为电池热管理、电机冷却等关键场景提供了高可靠、低损耗的功率控制核心。随着800V高压平台与SiC技术普及，WSF20N06可作为辅助驱动器件，持续赋能热管理系统向智能化、集成化方向演进，推动新能源汽车能效与安全双重升级。
