镁合金牺牲阳极的开路电位和工作电位有什么区别?

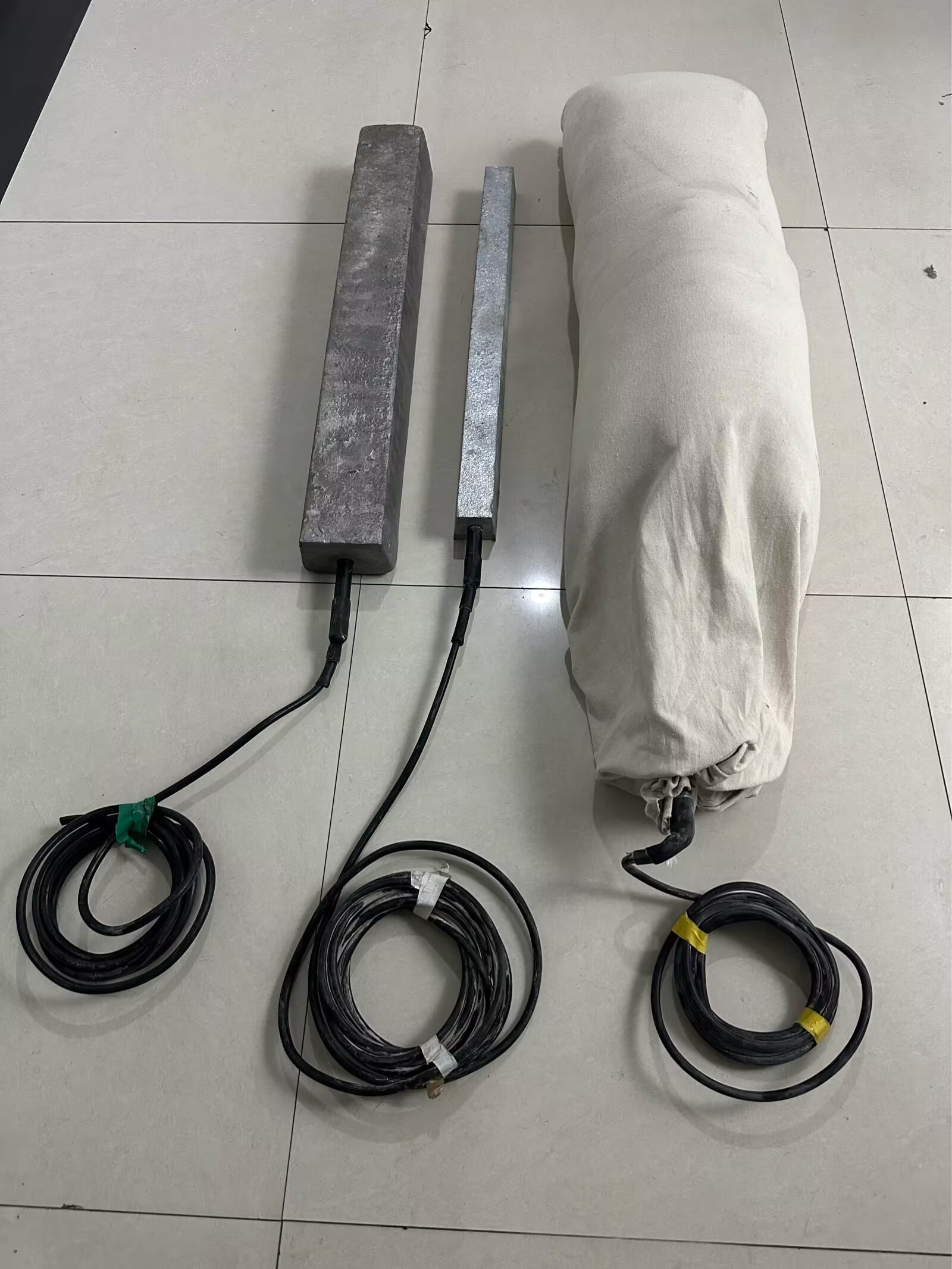

镁合金牺牲阳极的开路电位与工作电位是阴极保护系统中两个本质不同的电位参数 ——开路电位是阳极 “未工作” 时的静态平衡电
镁合金牺牲阳极的开路电位与工作电位是阴极保护系统中两个本质不同的电位参数 ——开路电位是阳极 “未工作” 时的静态平衡电位,反映阳极的固有电化学活性;工作电位是阳极 “负载工作” 时的动态实际电位,体现阳极在保护回路中的真实输出能力,两者在定义、测量条件、数值特征、影响因素及工程意义上均存在显著差异,具体展开如下:一、定义本质:静态平衡 vs动态工作状态的核心差异1.开路电位(Open Circuit Potential,OCP)开路电位是指镁合金阳极与被保护体断开连接、无任何电流输出时,阳极表面与周围电解质(土壤、海水)形成的稳定平衡电位。此时阳极仅发生 “自腐蚀反应”(无有效保护电流产生),电极反应处于动态平衡状态(阳极溶解速率=腐蚀产物沉积速率),其电位值仅由阳极材料本身的电化学特性、合金成分及环境介质决定,是阳极 “潜在活性” 的直观体现。对镁合金阳极而言,开路电位的核心意义是 “判断阳极是否具备足够的驱动电压潜力”—— 只有当开路电位足够负(通常≤-1.55V vs CSE),才能在与被保护体(如钢质管道,开路电位约- 0.5V vs CSE)连接后,形成足够的电位差(驱动电压),为保护电流提供动力。2.工作电位(Working Potential,WP)工作电位是指镁合金阳极与被保护体通过导线连接、形成完整保护回路后,阳极持续输出保护电流时的实际电位。此时阳极的电极反应以 “牺牲溶解” 为主(Mg→Mg²⁺+ 2e⁻),电子通过导线流向被保护体抑制其腐蚀,同时阳极表面会因电流流动产生 “极化现象”(电位偏移),工作电位本质是 “阳极极化后的动态电位”,直接反映阳极在实际工作中的 “有效输出能力”。其核心意义是 “判断阳极是否能稳定提供保护电流”—— 工作电位需维持在合理区间(通常- 1.45V~-1.65V vs CSE),既保证与被保护体的电位差足够(≥0.8V),又避免因电位过正导致保护电流不足,或因过负引发被保护体 “过保护”(如管道氢致开裂)。二、测量条件:无负载 vs有负载的关键区别1.开路电位的测量条件测量时需满足 “无电流流动”:阳极与被保护体完全断开,避免形成回路,确保测量的是阳极本身的平衡电位;测量工具:采用饱和硫酸铜参比电极(CSE,工程默认基准)或标准氢电极(SHE),将参比电极贴近阳极表面,通过电位差计测量(高输入阻抗,避免测量过程中产生电流干扰);环境要求:阳极需与电解质充分接触(如埋地阳极需回填压实填包料,确保含水率≥15%),测量前需静置1~2小时,待电位稳定后读数(波动≤±5mV/10min)。2.工作电位的测量条件测量时需满足 “有电流输出”:阳极与被保护体通过导线可靠连接(焊接或螺栓固定),形成闭合回路,保护电流正常流动(根据被保护体需求,电流密度通常0.01~0.1mA/cm²);测量工具:同样以饱和硫酸铜参比电极为基准,将参比电极置于阳极表面与被保护体之间(距阳极边缘 10~20cm),直接测量阳极在负载状态下的电位;读数时机:回路接通后,阳极电位会先快速偏移,再逐渐稳定,通常在接通后 24小时测量(长期工作电位),或在调试阶段实时监测(动态工作电位)。三、数值特征:电位范围与偏移规律1.数值范围差异(均以饱和硫酸铜参比电极CSE为基准)开路电位:镁合金阳极的开路电位范围为 **-1.55V~-1.75V**,具体取决于合金牌号(如AZ63B为- 1.55V~-1.65V,M1C为- 1.70V~-1.80V),同一牌号在相同环境下的开路电位波动极小(≤±0.05V)。工作电位:镁合金阳极的工作电位范围为 **-1.45V~-1.65V**,始终比同条件下的开路电位 “正移”(电位绝对值减小)0.05V~0.15V,这是阳极极化导致的必然结果 —— 电流输出时,阳极表面会形成临时的腐蚀产物膜,阻碍电子传递,导致电位升高。2.数值稳定性差异开路电位:稳定性极强,在环境条件(湿度、pH)不变的情况下,短期内(数月内)数值基本保持恒定,仅随阳极表面缓慢氧化(如储存期受潮)略有正移(≤0.03V),但不影响其活性判断。工作电位:稳定性较弱,受电流密度、环境介质、回路电阻等因素影响,波动范围较大(±0.05V~±0.10V)。例如:电流密度增大(如被保护体表面积减小),工作电位会进一步正移;土壤电阻率降低(湿度增大),工作电位更接近开路电位,波动减小。四、影响因素:固有属性 vs动态变量的差异1.影响开路电位的核心因素(以 “固有属性” 和 “静态环境” 为主)合金成分:是决定性因素,Al、Zn含量越高,开路电位越正(如AZ63B因含5.3%~6.7% Al,电位高于纯镁);Mn含量用于去除Fe、Ni等杂质,杂质越少,开路电位越负且稳定。

参比电极类型:数值需明确基准,如 AZ63B的开路电位在vs CSE时为- 1.55V~-1.65V,转换为vs SHE时为- 1.23V~-1.33V(CSE比SHE高0.316V)。阳极表面状态:新出厂阳极表面光洁无氧化膜,开路电位更负;储存或运输中受潮形成氧化膜,电位会暂时正移,安装后与电解质接触,氧化膜溶解,电位可恢复至固有值。环境静态参数:土壤 /海水的pH(中性环境pH 5~10时电位最稳定)、湿度(含水率≥15%时电位稳定,低于10%时电位正移),但环境对开路电位的影响远小于合金成分。2.影响工作电位的核心因素(以 “动态变量” 和 “回路状态” 为主)极化程度:电流密度越大,阳极极化越严重,工作电位正移越明显(如电流密度从 0.01mA/cm² 增至0.1mA/cm²,电位可能从- 1.60V正移至- 1.50V)。回路电阻:包括阳极与电解质的接触电阻(填包料质量影响最大,填包料压实良好时电阻小)、导线电阻、被保护体与电解质的接触电阻,回路电阻越大,工作电位越正(电流输出受阻,极化加剧)。环境动态变化:土壤含水率波动(如雨季湿度增大,接触电阻减小,工作电位接近开路电位)、温度变化(低温时电解质黏度增大,电阻升高,工作电位正移)、腐蚀产物膜状态(工作中形成的 Mg (OH)₂膜若疏松,电位波动大;膜致密则电位相对稳定,但会缓慢正移)。被保护体状态:被保护体的腐蚀状态(如管道表面锈蚀程度)会影响回路电流需求,进而间接影响阳极工作电位,锈蚀严重时需更大电流,阳极极化加剧,电位更正。五、工程意义:选型依据 vs保护效果监测依据1.开路电位的工程作用(“事前选型” 和 “阳极质量判断”)阳极选型:根据被保护体的保护需求,通过开路电位判断阳极是否具备足够驱动电压。例如,高电阻率土壤(>100Ω・m)需选择开路电位更负的M1C阳极(-1.70V~-1.80V),确保形成足够电位差;普通土壤可选择AZ63B(-1.55V~-1.65V),平衡驱动电压与电流效率。阳极质量检测:新采购阳极可通过测量开路电位判断质量,若 AZ63B阳极开路电位高于- 1.55V(如- 1.50V),可能是合金成分不合格(Al含量过高)或杂质超标,需拒收;若电位低于- 1.75V,可能是纯镁阳极(电流效率低),不适用于长期保护。2.工作电位的工程作用(“事中监测” 和 “系统调试优化”)保护效果判断:工作电位是评估保护系统是否有效的核心指标。对钢质管道而言,理想保护电位为≤-1.20V vs CSE,若镁合金阳极工作电位为- 1.50V,与管道电位(-0.50V)形成1.0V电位差,可提供充足保护电流;若工作电位升至- 1.40V以下,需检查回路电阻(如填包料是否压实)或增加阳极数量。系统故障排查:若工作电位突然大幅正移(如从 - 1.55V升至- 1.40V),可能是阳极与导线连接松动(回路电阻增大)、填包料干燥(接触电阻升高)或阳极局部钝化(腐蚀产物膜致密),需及时检修;若工作电位持续负移且接近开路电位,可能是被保护体出现破损(电流需求增大),需排查管道泄漏。避免过保护:镁合金阳极电位极负,若工作电位低于 - 1.70V,可能导致管道发生氢致开裂(尤其高强度钢),需通过串联电阻或更换开路电位较正的阳极(如AZ63B)调整工作电位。六、核心区别总结:“潜力” 与 “实际表现” 的关系镁合金牺牲阳极的开路电位与工作电位,本质是 “阳极固有电化学潜力” 与 “实际工作输出能力” 的关系 ——开路电位是 “静态潜力”,决定阳极能否提供足够驱动电压;工作电位是 “动态表现”,决定阳极能否稳定输出保护电流。两者的关键关联的是:开路电位是工作电位的 “基准上限”(工作电位永远比开路电位正),开路电位越负,工作电位的可调空间越大(更易满足不同环境的保护需求);但工作电位的实际数值,最终由极化程度、回路电阻等动态因素决定,即使开路电位达标,若回路存在问题(如接触电阻过大),工作电位也可能偏离合理区间,导致保护失效。
