一、核心前提：“过保护” 的定义与判定标准
在阴极保护领域，“过保护” 是指被保护体的极化电位低于其 “安全保护下限”，导致非预期的有害反应发生。对钢质构件（最常见被保护体）而言，行业公认判定标准为：
理想保护电位区间：-0.85V~-1.10V vs CSE（饱和硫酸铜参比电极）（可有效抑制腐蚀，无副作用）；
过保护临界电位：≤-1.20V vs CSE（低于此值即进入过保护区间）；
过保护危害：① 高强度钢（抗拉强度≥500MPa）发生氢致开裂（HIC）；② 带涂层钢构件的涂层剥离、起泡；③ 阴极析氢加剧，加速阳极消耗并可能导致被保护体表面腐蚀产物堆积。

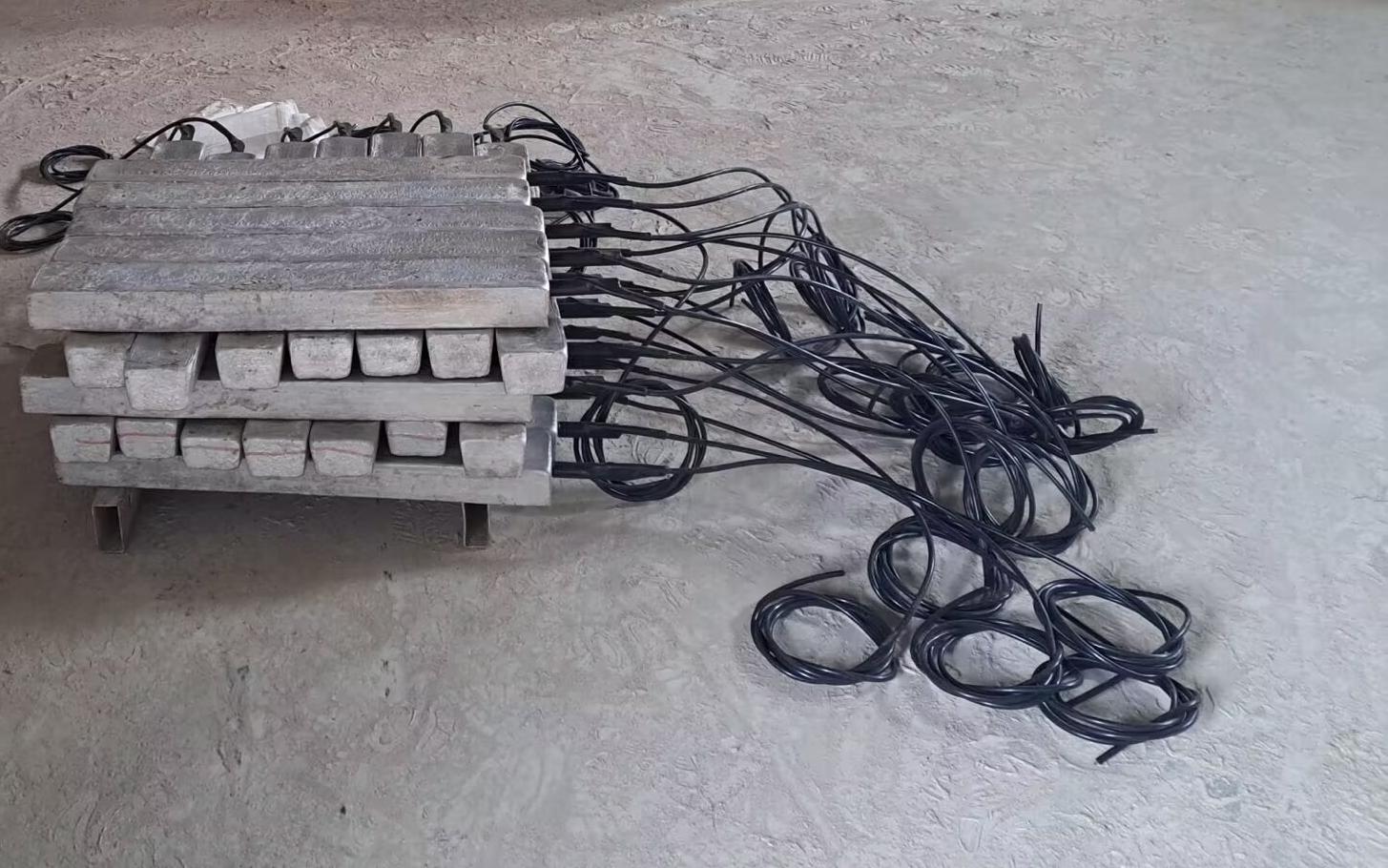

而镁合金阳极的工作电位范围为 **-1.45V~-1.65V vs CSE**，天然低于过保护临界电位，这是其易发生过保护的根本前提 —— 即使在极化后，其工作电位仍远超钢质构件的安全下限，从源头上具备了过保护的 “电位基础”。
二、本质原因：镁合金阳极的 “过负电位+强驱动电压”
1.电位特性：天然具备过保护的 “电位冗余”
镁是电化学活性极强的金属，其标准电极电位（-2.37V vs SHE）远低于铝（-1.66V vs SHE）和锌（-0.76V vs SHE）。经过合金化优化后（如AZ63B、M1C等牌号），镁合金阳极的工作电位仍保持在- 1.45V~-1.65V vs CSE，与钢质被保护体的电位差高达0.8V~1.15V（远超有效保护所需的0.2V~0.6V）：
对比其他阳极：铝合金阳极工作电位（-1.05V~-1.20V vs CSE）接近临界值，锌合金（-1.00V~-1.10V vs CSE）完全在安全区间，均无过保护风险；
电位冗余的影响：镁合金阳极的电位差足以推动过量电流流向被保护体，导致被保护体表面阴极极化过度，电位持续负移至过保护区间。
2.驱动电压：低电阻环境下电流易 “超标”
镁合金阳极的强驱动电压（电位差）在低电阻率环境（如海水、湿地土壤，ρ＜50Ω・m）中，会产生远超被保护体需求的保护电流：
电流密度超标：钢质构件的常规保护电流密度需求为 0.01~0.1mA/cm²，而镁合金阳极在低电阻率环境中，单支输出电流可达80~150mA /支（φ100×1000mm规格），导致局部电流密度升至0.15~0.3mA/cm²，远超安全阈值；
过度极化机制：过量电流会加速被保护体表面的阴极反应 —— 钢质构件表面的H₂O获得电子生成H₂（2H₂O + 2e⁻ →H₂↑+ 2OH⁻），同时OH⁻浓度急剧升高，形成强碱性环境（pH＞12），进一步加剧过保护危害。
三、过保护的核心反应机制：氢致开裂与涂层失效
镁合金阳极引发的过保护，主要通过 “氢析出” 和 “强碱性腐蚀” 两种机制对被保护体造成损害，这也是其区别于其他阳极的关键危害特征：
1.氢致开裂（HIC）：高强度钢的 “致命风险”
氢致开裂是过保护最严重的危害，仅发生在抗拉强度≥500MPa的高强度钢（如X80/X100管线钢、深海管道用钢）中，其机制如下：
氢的产生：过负电位下，被保护体表面的 H⁺（来自土壤/海水的电解质）或H₂O被强制还原为原子氢（H），而非稳定的H₂；
氢的渗透：原子氢体积极小，能快速渗透到钢的晶格内部，在晶粒边界、缺陷处聚集形成分子氢（H₂）；
压力破裂：聚集的 H₂产生极高的内部压力（可达数百MPa），超过钢的断裂强度，导致钢内部出现微小裂纹，裂纹持续扩展后最终引发断裂。
而镁合金阳极的工作电位（-1.45V~-1.65V vs CSE）恰好为氢的产生和渗透提供了 “最优条件”—— 这一电位区间的氢析出过电位极低，原子氢的生成速率是锌合金阳极的3~5倍，高强度钢的氢致开裂风险呈指数级上升。
2.涂层剥离与起泡：带涂层构件的 “常见隐患”
绝大多数埋地管道、储罐等被保护体都会涂刷防腐涂层（如 PE、环氧涂层），镁合金阳极的过保护会导致涂层失效：
强碱性腐蚀：过保护时，被保护体表面 OH⁻浓度急剧升高（pH＞12），强碱性环境会腐蚀涂层与钢基体的结合界面，破坏涂层的附着力；
氢气鼓泡：析出的 H₂会在涂层与钢基体之间聚集，形成微小气泡，气泡持续增大后导致涂层起泡、剥离；
失效连锁反应：涂层剥离后，钢基体直接暴露在腐蚀介质中，镁合金阳极的强驱动电压会进一步集中电流于暴露区域，导致局部腐蚀加剧，形成 “过保护→涂层失效→局部腐蚀” 的恶性循环。
四、加剧过保护的关键影响因素
镁合金阳极的过保护并非绝对必然，而是受被保护体材质、环境条件、阳极布置等因素的协同影响，进一步放大风险：
1.被保护体材质：高强度钢是高敏感群体
高强度钢（抗拉强度≥500MPa）：对氢致开裂极度敏感，即使镁合金阳极的工作电位仅为- 1.45V vs CSE（过保护临界值的1.2倍），也可能在1~3年内引发开裂；
普通碳钢（抗拉强度＜450MPa）：对氢致开裂不敏感，但强碱性环境仍会导致涂层失效、表面腐蚀产物堆积；
铸铁、有色金属：本身耐腐蚀性较强，无需强驱动电压保护，镁合金阳极的过保护会直接加速其自身腐蚀（如铸铁的石墨化腐蚀）。
2.环境电阻率：低电阻环境放大过保护风险
低电阻率（ρ＜50Ω・m，如海水、湿地、沿海土壤）：电解质离子传导顺畅，镁合金阳极的输出电流更大、更集中，局部电流密度易超标，过保护风险最高；
中高电阻率（ρ＞100Ω・m，如山区土壤、砂质土）：回路电阻增大，输出电流衰减，过保护风险有所降低，但仍需警惕局部区域（如阳极附近）的过保护。
3.阳极布置与规格：过量或过近会加剧局部过保护
阳极数量过多：设计时未按保护电流需求核算，盲目增加阳极数量，导致总输出电流远超被保护体需求；
阳极间距过近：长距离管道或大型储罐的阳极布置间距过小（＜20m /支），导致局部区域电流密度叠加，形成 “过保护热点”；
阳极规格过大：选用直径＞120mm、长度＞1500mm的大规格镁合金阳极，单支输出电流过高，易导致周边区域过保护。
4.极化特性：镁合金的极化率无法抵消过负电位
镁合金阳极的极化率（0.08~0.15 V/(A/m²)）高于锌合金，但这一极化不足以将其工作电位拉回安全区间：
极化后的电位仍过负：即使在高电流密度下，镁合金阳极的工作电位仅正移 0.05V~0.15V，极化后仍为- 1.40V~-1.55V vs CSE，依然低于过保护临界值；
对比铝合金：铝合金的极化率更低（0.04~0.08 V/(A/m²)），且初始电位更接近安全区间，极化后基本不会进入过保护。
五、工程实例：镁合金阳极过保护的典型场景
深海高强度钢管道：某采用 X80钢的深海输油管道，初期选用镁合金阳极保护，运行2年后检测发现管道局部电位降至- 1.58V vs CSE，解剖后发现钢内部存在明显氢致裂纹，最终更换为锌合金阳极并串联电阻缓解过保护；
带 PE涂层的埋地燃气管道：某小区燃气管道采用镁合金阳极保护，土壤电阻率30Ω・m（低电阻），运行1年后出现涂层大面积起泡剥离，检测电位为- 1.62V vs CSE，确认是过保护导致的强碱性腐蚀和氢气鼓泡；
大型高强度钢储罐：某化工储罐（抗拉强度 550MPa）选用镁合金阳极，因阳极数量过多，储罐底板电位降至- 1.50V vs CSE，6个月后发现底板焊缝处出现微裂纹，经检测为氢致开裂。
六、总结：镁合金阳极易过保护的核心逻辑
镁合金阳极易发生过保护的本质，是 “过负的工作电位+强驱动电压” 与 “被保护体安全电位区间” 的不匹配：
电位基础：工作电位（-1.45V~-1.65V vs CSE）天然低于过保护临界值（-1.20V vs CSE），具备过保护的 “先天条件”；
反应驱动：强驱动电压导致过量电流输出，加速被保护体表面氢析出和强碱性环境形成，引发氢致开裂、涂层失效；
风险放大：高强度钢材质、低电阻率环境、阳极布置不当等因素，进一步加剧过保护危害。
