在数智化浪潮下，AI正重塑数据中心底层架构：大模型训练GPU功耗达千瓦级，AI推理对毫秒级延迟“零容忍”，数据湖容量更从PB级向EB级跨越式扩张。随着这些需求的激增，曾隐匿于算力光环后的存储走向台前，成为释放AI生产力的关键。在此背景下，闪迪PCIeGen5.0企业级SSDSANDISK®SN861NVMeSSD凭借卓越的产品效率、影响力、开放性、可扩展性和可持续性，斩获开放计算组织（OCP）Inspired™认证，为AI时代提供高效的存储解决方案。
在笔者看来，OCPInspired认证的核心标准，精准回应了AI对存储的严苛要求。OCP新兴市场副总裁SteveHelvie表示：“效率、影响力、开放性、可扩展性和可持续性是OCPInspire认证产品必须符合的支柱考量标准。”而获得OCP认证进一步凸显了SANDISK®SN861NVMeSSD在应对关键任务、计算密集型AI工作负载中的适用性，其具备卓越的性能、容量和能效表现。
数据中心“三重压”，闪迪如何破解？
算力需求的爆发式增长，正以前所未有的态势冲击数据中心，使得数据中心在承载算力洪流的同时，也面临着碳排放控制、基础设施扩展及总拥有成本管理的三重压力。这三者相互掣肘，构筑起难以突破的困局：AI工作负载的指数级增长倒逼算力疯狂扩容，但功耗墙与散热极限早已给物理机房的扩展画上红线；高性能硬件的密集堆砌直接推高采购成本，而运维阶段的持续维保投入、庞大空间占用及隐性能耗损耗，进一步加剧了总拥有成本的管控压力。
这也正是OCPInspired™认证严苛的核心原因，特别是针对企业级NVMeSSD，该认证在可靠性、能效优化及可持续性等维度上提出更高的要求。而专为人工智能数据周期的关键阶段量身设计的SANDISK®SN861NVMeSSD能够满足这些要求。这款面向加速计算的高速解决方案凭借超低时延，能够实现更快速地响应，显著提升用户体验与生产效率，有效降低关键任务中的延迟。同时，低功耗设计可实现更高的每瓦特IOPS，从而帮助降低总体拥有成本。
笔者注意到，人工智能数据周期的不同阶段面临差异化存储挑战：AI模型训练阶段需高效处理海量小文件随机读写，AI推理引擎阶段需确保毫秒级响应的低延迟确定性，数据准备和转换环节则需满足高速数据湖的持续带宽需求。而SANDISK®SN861NVMeSSD通过整合超低时延与企业级速度的统一架构，实现对人工智能数据周期关键阶段需求的精准匹配，这正是其斩获OCPInspired™严苛认证的技术底气所在。
闪迪副总裁兼中国区总经理蔡耀祥亦强调：“AI和机器学习应用的进一步发展，使得企业级闪存存储需兼顾更卓越的性能、容量、能效和可扩展性，以匹配更复杂的工作负载。闪迪作为全球领先的闪存与先进存储技术创新企业，通过提供定制化、可扩展的存储解决方案，充分满足人工智能数据周期各阶段的多样化需求，既可匹配计算密集型任务的高性能与低延迟要求，也可支撑存储密集型场景的高容量与高能效需求。SANDISK®SN861NVMeSSD已获得OCPInspired™认证，这一认证意味着该产品在OCP协会的评审中展现出卓越的产品效率、影响力、开放性、可扩展性和可持续性，符合数据中心NVMeSSD规范。”
从SN861到UltraQLC，闪迪打出“组合拳”

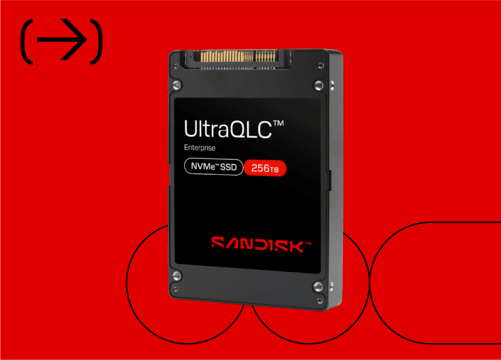

在SN861凭借技术实力斩获权威认证的同时，Sandisk闪迪还打造了一款具有里程碑意义的超大容量256TBNVMe企业级SSD，在存储容量、性能与能效方面实现了突破性提升。闪迪公司副总裁兼中国区总经理蔡耀祥表示：“闪迪利用全新的UltraQLC™技术平台，可提供容量高达256TB的企业级NVMeSSD。”据悉，该平台通过整合BiCS8QLCCBANAND闪存技术、定制化控制器及先进系统调优，可提供非凡的存储容量，标志着NAND架构领域又一重要进展。
事实上，256TB的超大容量极具市场冲击力，这一数值相当于闪迪SN861最大16TB容量的16倍，直观展现了闪迪在存储密度上的突破性进展。尤为关键的是，这款SANDISK®256TBNVMeSSD专为AI驱动的存储密集型工作负载设计，可高效支撑数据准备和转换及高速AI数据湖等应用场景。还能在提供卓越性能与能效的同时，显著优化超大规模云场景下大容量应用的总体拥有成本。
笔者注意到，从SANDISK®SN861NVMeSSD到SANDISK®UltraQLC™256TBNVMeSSD，闪迪这套产品“组合拳”的分工清晰明确：前者专攻计算密集场景，后者则聚焦存储密集需求。支撑这一布局的核心逻辑，是闪迪对AI时代存储需求的深刻洞察：随着AI应用的深化，工作负载已清晰分化为“性能敏感型”和“容量贪婪型”两大场景。而闪迪通过差异化产品矩阵，实现了对两类需求的精准覆盖。
除了差异化优势外，闪迪的企业级SSD产品组合还有着共同的优势，都采用一致的设计理念，即可扩展的性能、超低时延以及高能效的核心架构，实现更高的每瓦特IOPS。而这些技术共同体现了闪迪持续致力于为AI驱动和超大规模工作负载提供更大容量及更低TCO的目标。
绿色数据中心趋势下，闪迪又该如何做？
当行业聚焦于数据中心PUE优化时，一个关键趋势正被广泛忽视：存储设备的能耗占比已在悄然攀升。传统机械硬盘单盘功耗虽低，但为匹配AI场景所需的高IOPS性能而大量堆叠时，总能耗与散热成本逐渐增长；即便SSD能效更优，但在高密度部署场景下，单盘功耗的微小差异，也会在成千上万台的规模效应下放大为巨大的TCO鸿沟。这正是闪迪强调“每瓦特IOPS”的深层原因。而SANDISK®SN861NVMeSSD的低功耗设计可较前代产品实现更高的每瓦特IOPS，从而提升整体能效，帮助数据中心降低TCO。
值得关注的是，可持续性成为OCPInspired™认证的关键标准绝非偶然。OCP社区的核心使命，是通过重新设计硬件技术以更高效地满足不断增长的计算基础设施需求。这里的“高效”既涵盖性能效率，更直指能源效率。闪迪SN861顺利斩获该认证，意味着其已通过全球最严苛的绿色数据中心采购标准，对于国内“东数西算”工程推进及各地方政府的PUE考核要求而言，这张认证无异于一张通行无阻的“绿色通行证”。
更深远的影响在于，存储能效优化正重塑数据中心的整体设计范式。在传统架构中，存储多作为计算单元的附属资源，其功耗与散热问题被局限在服务器内部解决；而在超大规模云环境下，存储正逐步从服务器中解耦，形成独立的闪存阵列或JBOF架构。在这种架构下，存储系统的能效水平直接决定了整个数据集群的PUE基线。闪迪在UltraQLC™平台中，将“能效、功耗优化以及存储密度”作为一致设计理念，正是为这种解耦架构的未来趋势提前布局。
写在最后
面对数智化时代的存储需求，闪迪通过SANDISK®SN861NVMeSSD斩获OCPInspired™认证、SANDISK®UltraQLC™256TBNVMeSSD发布，传递出清晰信号：未来企业级存储的发展方向是开放、场景化、绿色、全栈优化。这一趋势下，存储的定位与价值已发生转变，其不再是服务器中的附属配件，而是AI数据处理流程的核心环节；不再单纯追求峰值性能，而是在性能、容量、能效与成本之间寻找动态平衡；不再局限于封闭生态，而是深度融入开放硬件体系，提升生态适配性。
面向未来，闪迪的企业级SSD产品组合在设计时将始终遵循开放标准，以提升互操作性和整体效率。闪迪亦将继续积极参与OCP社区，并在未来产品开发中融入开放性与可扩展性的理念。
