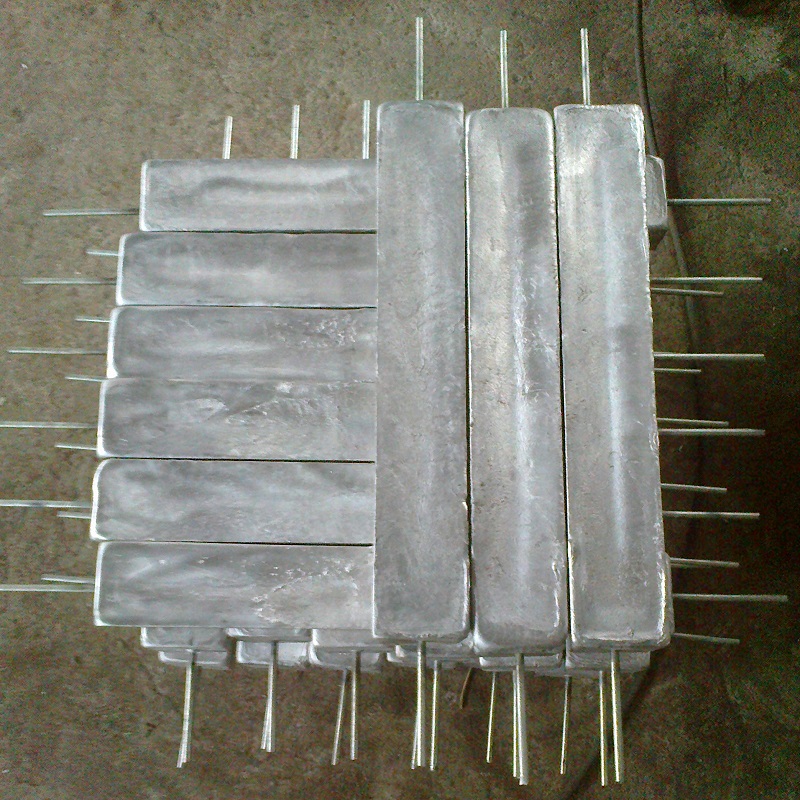

一、电流效率的基本定义与差异

电流效率是指阳极实际产生的保护电量占理论溶解总电量的百分比，直接反映材料的利用效率：

铝合金阳极：85%-95%（海水中可达98%）

镁合金阳极：50%-70%（部分工业牌号低至50%以下）

这种差异意味着相同重量下，铝合金阳极能提供约1.5-1.8倍的有效保护电量，使用寿命显著延长。

二、四大核心因素解析

1.电位特性与驱动电压差异

特性铝合金阳极镁合金阳极影响

标准电极电位-1.05V~-1.2V(vs SCE)-1.5V~-1.7V(vs SCE)镁电位更负，驱动电压大，但也导致自腐蚀加剧

工作电位稳定性波动小 (±50mV)波动大 (±100mV以上)铝电位更稳定，保护效果持续均匀

理论电容量2800-2930Ah/kg2200-2207Ah/kg铝理论容量高约 30%，加上高电流效率，实际输出几乎翻倍

关键机制：镁合金的过负电位(-2.37V vs SHE)虽然提供了强大的保护驱动力，但同时也大幅增加了与电解质的电位差，导致自腐蚀速率激增，大量电流消耗于无效的析氢反应。

2.腐蚀产物膜特性差异（决定性因素）

镁合金与铝合金在腐蚀产物膜特性上存在本质区别：

镁合金：腐蚀产物为疏松多孔的 Mg (OH)₂，PBR (腐蚀产物与金属体积比)仅0.81，无法有效覆盖基体。这些疏松产物不仅不能抑制进一步腐蚀，反而会促进氧渗透，加速自腐蚀循环。更严重的是，腐蚀产物易脱落形成"深坑腐蚀"，导致局部电流密度集中，进一步降低电流效率。

铝合金：特别是经过优化的 Al-Zn-In系合金，腐蚀产物为致密且具有一定附着力的Al (OH)₃胶体，能均匀覆盖阳极表面。这种膜具有"动态平衡"特性 —— 既允许新鲜铝基体持续溶解提供保护电流，又能有效抑制析氢副反应，使电流效率最大化。

核心差异：铝合金腐蚀产物膜能选择性屏蔽析氢反应，同时维持阳极溶解通道；而镁合金的腐蚀产物膜则像 "筛子"，既无法阻止氧气渗透，又不能抑制析氢，导致大量电能浪费。

3.合金化设计与微观结构优势

铝合金牺牲阳极通过精心设计的多元合金化显著提升电流效率：

主元素优化：Al-Zn-In三元体系中，Zn (2.5%-7%)降低阳极极化，拓宽活化电位区间；In (0.01%-0.1%)促进均匀腐蚀，抑制钝化；Sn (0.05%-0.3%)细化晶粒，提高电流效率。

杂质控制：铝合金对 Fe、Si、Cu等有害杂质控制极其严格（Fe<0.08%，Si<0.03%），避免形成微电池阴极相。而即使微量杂质(Fe>0.03%)也会在镁合金中形成局部腐蚀源，使电流效率下降20%以上。

微观结构：优质铝合金阳极（尤其经过热处理）具有均匀细小的等轴晶组织，晶界偏析少，腐蚀均匀性好。而镁合金由于凝固特性，易形成粗大柱状晶和严重晶界偏析，成为优先腐蚀通道，导致电流效率损失。

关键机制：铝合金通过合金元素协同作用，在保持足够电化学活性的同时，大幅抑制了析氢副反应；而镁合金的合金化主要是为了提高机械强度和抑制杂质危害，对降低自腐蚀速率效果有限。

4.析氢行为与自腐蚀损耗差异

析氢反应是牺牲阳极电流效率损失的主要原因，两种材料在这方面表现迥异：

镁合金：由于电位极负，析氢过电位低，在电解质中极易发生析氢反应：2H⁺+ 2e⁻ →H₂↑。研究表明，镁合金阳极约20%-30%的理论电量消耗于析氢反应，这是其电流效率低下的决定性因素。

铝合金：特别是添加 In、Sn等元素后，析氢过电位显著提高，析氢反应被有效抑制。实验数据显示，优质铝合金阳极的析氢损失仅为5%-15%，大大提高了电流效率。

实验证据：在相同 3% NaCl溶液中，AZ31镁合金的腐蚀电流密度达2-5μA/cm²，而优化后的铝合金（如Al-6Zn-0.08In-0.15Sn-0.05Ti）仅为0.1μA/cm²，自腐蚀速率相差约20-50倍。

三、其他影响因素对比

1.环境适应性差异

海水环境：铝合金电流效率90%-95%，几乎达理论最大值；镁合金仅55%-65%，且易发生局部腐蚀。

淡水 /土壤环境：虽然镁合金在高电阻率环境中仍有电位优势，但即使在这些条件下，其电流效率也很少超过70%，而铝合金通过特殊配方（如添加Mn）可在淡水中保持**75%-85%**的电流效率。

2.电流密度依赖性

铝合金阳极的电流效率对电流密度变化不敏感，在 0.1-10mA/cm² 范围内都能保持85%以上的高效率；而镁合金在低电流密度(<0.1mA/cm²)下，电流效率会急剧下降至50%以下，这限制了其在保护电流需求小的场景中的应用。

四、实际应用启示

电流效率差异的工程意义：

重量与寿命：相同保护需求下，铝合金阳极重量可减少 30%-50%，寿命延长50%-100%，特别适合海上平台、船舶等对重量敏感的场景。

经济性：虽然铝合金单价略高于镁合金，但考虑到电流效率和使用寿命优势，全生命周期成本降低 20%-40%。

适用场景选择：

高电流效率优先：选择铝合金阳极（特别是海水环境）

高驱动电压需求：镁合金在高电阻率土壤或淡水环境仍有不可替代优势，但应尽量选择高纯度、低杂质的镁合金牌号（如 M1C）并配合专用填包料

总结：电流效率差异的本质

铝合金牺牲阳极电流效率显著高于镁合金的核心原因在于：

铝合金通过精准合金化设计，构建了 "溶解-保护膜动态平衡"系统，既保证持续提供保护电流，又能有效抑制析氢副反应；

镁合金则因电位过负和腐蚀产物特性缺陷，陷入 "过度析氢-产物脱落-局部腐蚀加剧-析氢更甚"的恶性循环，导致大量电能浪费在无效的自腐蚀上。

关键认知：在牺牲阳极领域，电位 "更负并非总是更好"—— 铝合金牺牲阳极通过精妙的合金设计，在电化学活性与电流效率间找到了最佳平衡点，使其在大多数应用场景中成为更高效、更经济的选择。

实际工程中，应根据具体环境特性（海水 /淡水/土壤）、保护对象和经济性综合考量，选择最适合的阳极材料。
