在半导体制造的精密流程中，一片12英寸晶圆需历经300余道工序才能转化为数千颗芯片，而运输环节的微小疏漏都可能导致整片晶圆报废。金属材质的运输提篮凭借其独特的物理、化学特性，成为保障芯片安全运输的核心工具。它不仅是简单的“容器”，更是通过精密设计为芯片运输构建起多重防护体系。

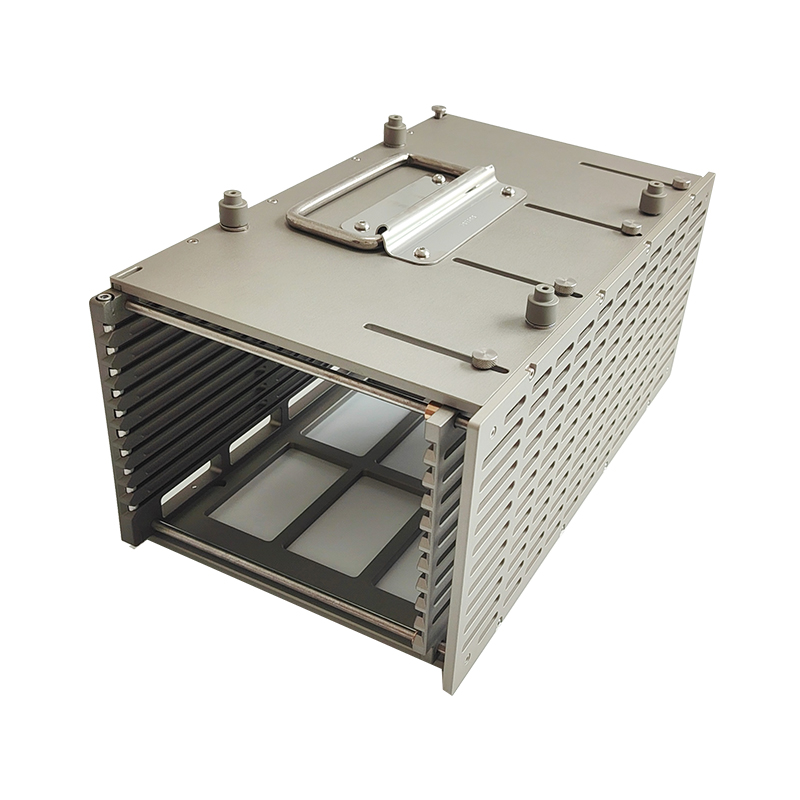

金属提篮通常采用航空级铝合金（如6061-T6）或304不锈钢，通过CNC精密加工形成蜂窝状结构，单层承重可达50kg以上。内部嵌入的硅胶减震垫片采用分阶硬度设计：上层（硬度30 Shore A）吸收高频振动，下层（硬度60 Shore A）抵御低频冲击。某晶圆代工厂的实测数据显示，经优化设计的金属提篮可使运输过程中的晶圆边缘破损率从0.8%降至0.12%，年节约报废成本超500万元。

金属表面通过阳极氧化或PVD镀膜形成致密氧化层，可有效阻隔金属离子析出。对比测试显示，在氢氟酸清洗环境中，金属提篮的离子析出量仅为塑料载具的1/200。其卡槽结构采用激光熔覆技术，公差控制在±1.5μm以内，配合双道硅胶密封圈，确保在0.1MPa气压下泄漏率低于1×10⁻⁹Pa·m³/s，防止外部颗粒渗透。某8英寸晶圆厂改用金属提篮后，晶圆表面颗粒污染数（≥0.3μm）从每片120颗降至23颗。

金属提篮的导电特性可形成法拉第笼效应，屏蔽外部电磁干扰。实验表明，在50Hz工频电磁场中，金属提篮可使晶圆表面电场强度降低至环境值的1/800。部分高端型号配备接地链与导电橡胶，在湿度30%RH环境下，静电衰减时间从8秒缩短至0.3秒，将ESD（静电放电）风险降低至0.05%以下。

经PFA涂层处理的金属提篮可在硫酸、双氧水等强氧化性清洗剂中稳定使用，腐蚀速率低于0.005nm/年。其模块化设计支持快速更换受损部件，某12英寸晶圆厂统计显示，金属提篮的平均使用寿命达8年，是塑料载具的3倍以上。

从抗冲击到防污染，从抗静电到耐腐蚀，金属运输提篮以微米级的精度、纳米级的洁净度，构建起芯片运输的“安全堡垒”。它不仅是运输工具，更是半导体制造中保障良率的关键环节。
